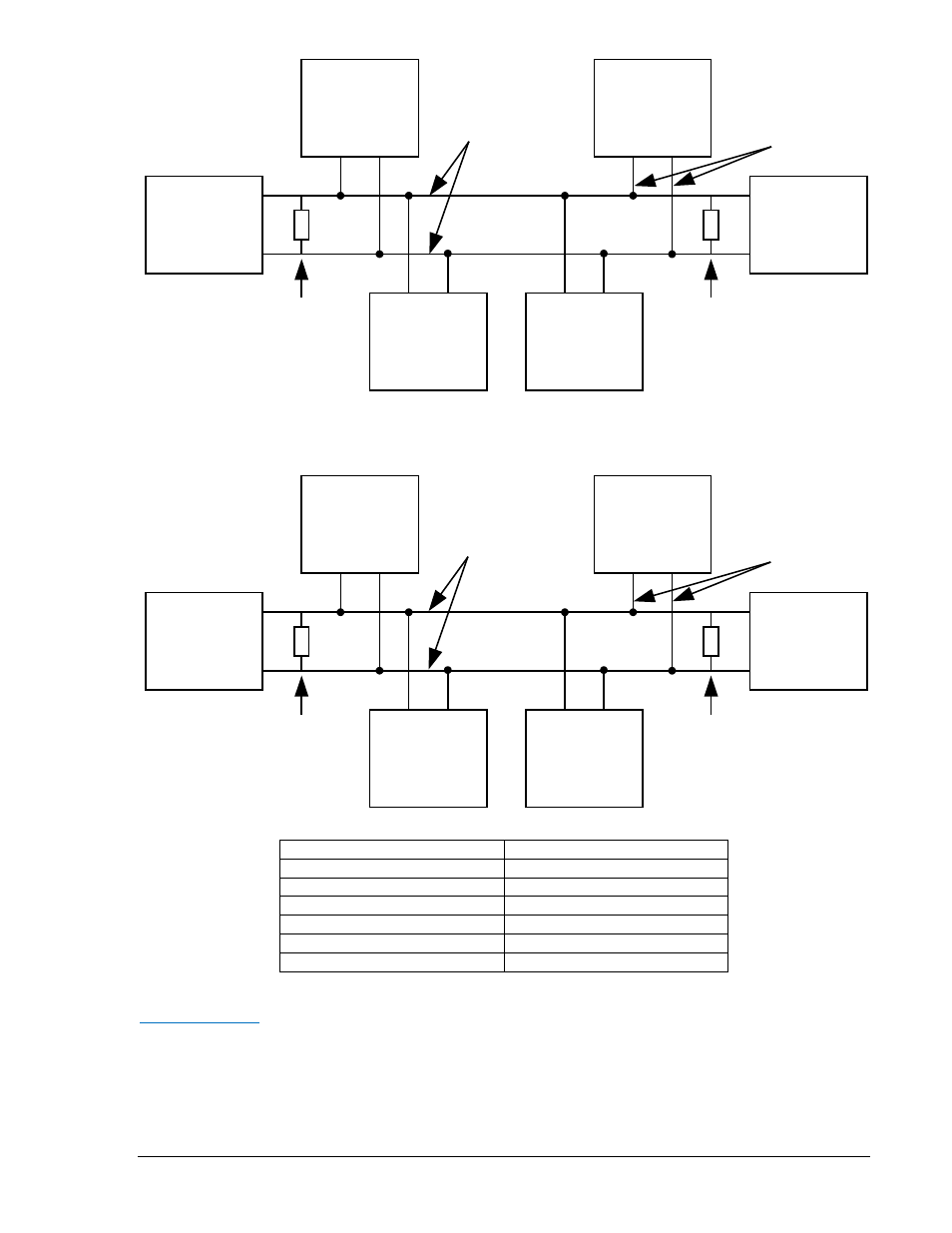

Figura 9-6. Interfaz CANBus con el LSM-2020 como un extremo del segmento principal
Figura 9-7. Interfaz CANBus con el DGC-2020 como un extremo del segmento principal
English Español
Bus Bus
Optional Opcional
Stub Rama
Engine Motor
120 ohm Termination Terminación 120 ohmios
Other devices Otros dispositivos
Puerto Ethernet
El módulo de reparto de carga tiene funcionalidad de ethernet. El LSM-2020 se conecta a un PC
mediante una toma RJ-45 (J3).
Se recomienda utilizar dispositivos Ethernet industriales diseñados para cumplir con la serie de
especificaciones IEC 61000-4.
AEM-2020
(Optional)
LSM-2020
Other
Devices
P0053-58
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
DGC-2020
120 ohm
Termination
Bus
Stub
AEM-2020
(Optional)
DGC-2020
Other
Devices
P0053-59
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
LSM-2020
120 ohm
Termination
Bus
Stub
9400272990 Rev X DGC-2020 LSM-2020 (Módulo de Reparto de Carga) 9-11
