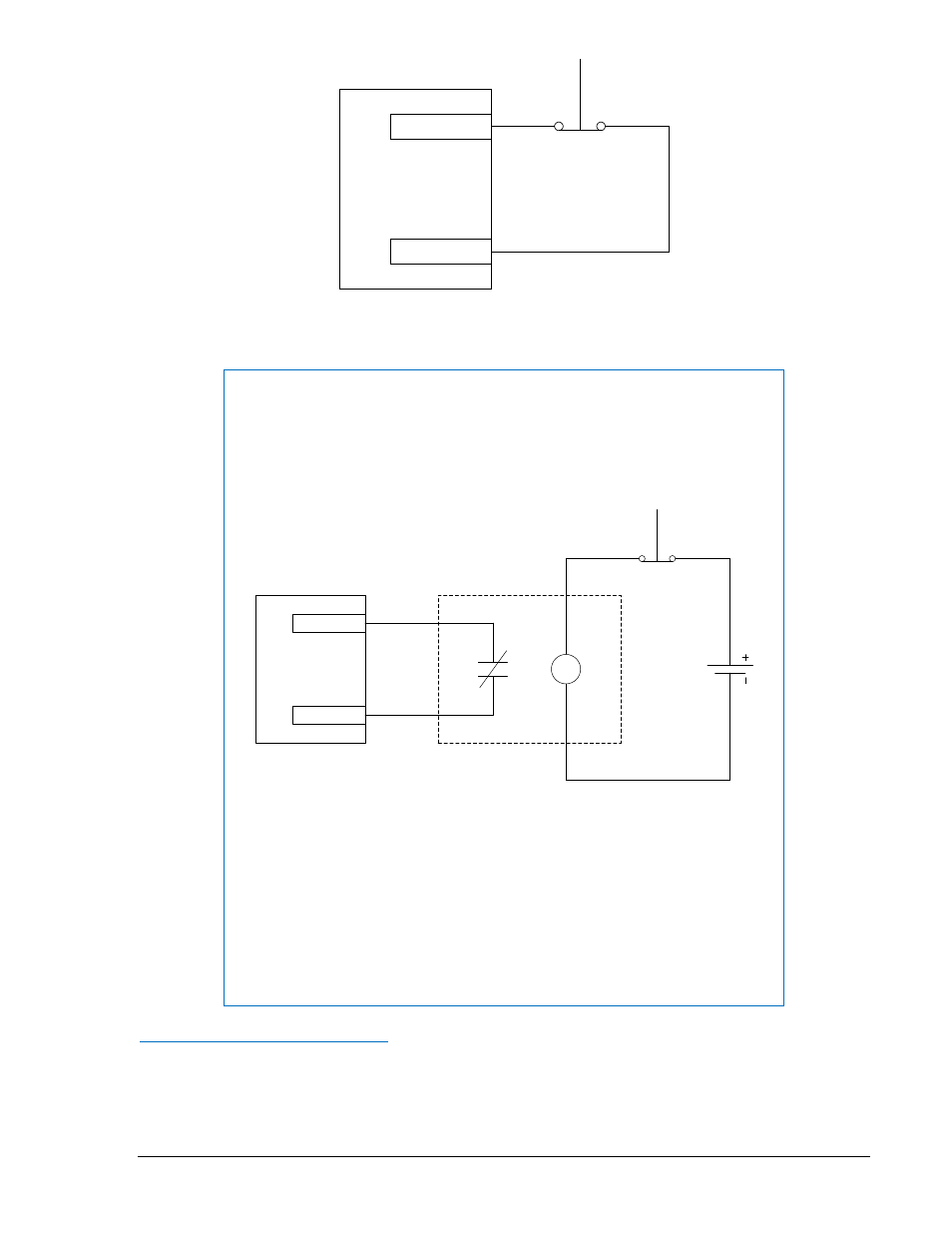

Figura 6-5. Conexiones de Entrada de Parada de Emergencia (Método de Cableado Opcional)
NOTA
Las unidades con un número de circuito (visible en la parte trasera de la
unidad) inferior a 9400201139 pueden presentar problemas asociados con
cables ESTOP de longitud superior a 0.6m (2 pies). Un relé de interposición,
conectado según la Figura 6-6 podrá aliviar los problemas potenciales
Figura 6-6. Ilustración de un relé de interposición (Método de cableado
ESTOP opcional
El tipo del relé hace que cuando la bobina NO está alimentada, los contactos
se abran. Al alimentar la bobina, se cierran los contactos del relé. El botón
ESTOP es normalmente cerrado (es decir cuando NO está pulsado). La
bobina del relé siempre se alimenta cuando el interruptor ESTOP está cerrado
(cuando NO está pulsado), entonces los contactos del relé están cerrados
durante el funcionamiento normal. Cuando se pulsa el botón ESTOP, el
interruptor ESTOP se abre y, por consiguiente, los contactos del relé se abren,
parando la unidad.
Entrada de excitación magnética
La entrada de excitación magnética acepta una señal de velocidad entre 3 y 35 voltios en pico y entre 32
y 10.000 hercios. Los bornes de entrada de la excitación magnética se indican en el Cuadro 6-7.
DGC-2020
ESTOP (46)
ESTOP (47)
P0066-20
DGC-2020
Relay
ESTOP (46)
ESTOP (47)
ESTOP Button
P
0053
-93
9400272990 Rev X DGC-2020 Instalación 6-7
