Basler Electric DGC-2020 - Manual (Página 168)

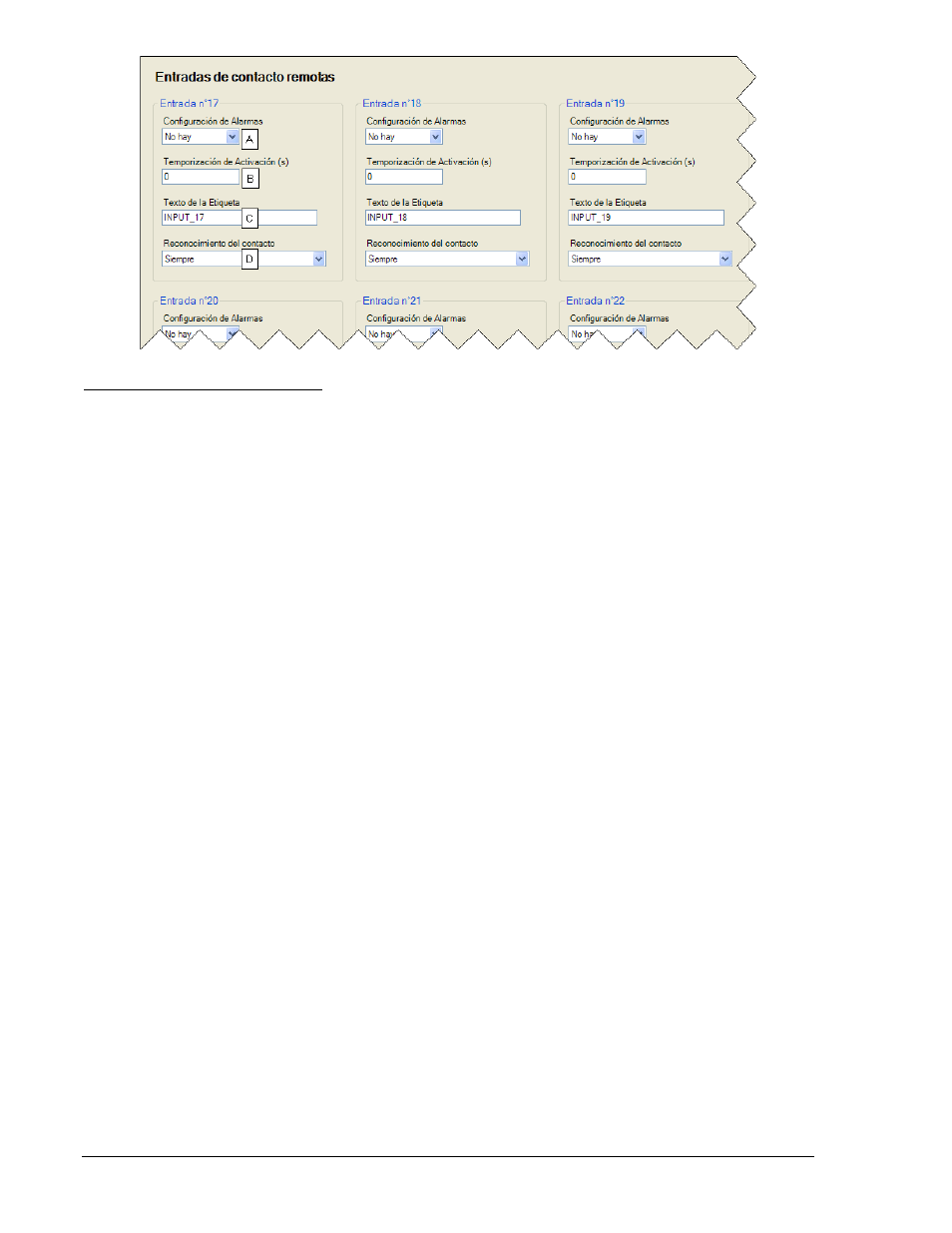

Figura 4-357. Ajustes de Entradas Remotas por Contacto
A Configuración de Alarmas: Ninguna (None), Prealarma (Prealarm) o Alarm (Alarma).
B Temporización de Activación: Ajustable de 0 a 300 s por incrementos de 1s.
C Texto de Designación: Cadena de caracteres alfanuméricos de hasta 16 caracteres.
D Reconocimiento del contacto: Siempre o solo cuando el motor está en marcha.
Entradas analógicas remotas
Un AEM-2020 (Módulo de Expansión de Contacto) opcional provee ocho entradas analógicas. Para
facilitar la identificación de las entradas analógicas, el usuario puede asignar un nombre
A a cada entrada.
Hay que seleccionar el tipo de entrada B y la cantidad de histéresis C . Una temporización de armado D ,
ajustable por el usuario, permite desactivar la función de reconocimiento de las entradas analógicas
durante el arranque del motor. Cuando está activada, una alarma de tipo Fuera de gama
E avisa al
usuario que hay un circuito abierto o deteriorado en una entrada analógica.
Las gamas deben haberse ajustado para el tipo de entrada seleccionado. El dato Param Min F está
relacionado con el dato Min Input Current G (corriente de entrada mín.) o el dato Min Input Voltage H
(tensión de entrada mín.) y el dato Param Max I está relacionado con el dato Max Input Current J o Max
Input Voltage K .
Cada entrada analógica puede configurarse independientemente para anunciar una alarma, una
prealarma o únicamente un estado
L cuando la señal de la entrada analógica cae por debajo del límite M ..
Un parámetro de temporización de la activación N , ajustable por el usuario, permite retrasar el anuncio de
la alarma tras haberse sobrepasado el límite.
Las entradas analógicas remotas están incorporadas en el esquema de lógica programable del
BESTlogicPlus mediante la selección del grupo de E/S en BESTlogicPlus. Para más detalles, consulte la
Sección 5, Lógica Programable BESTlogicPlus.
Se desactiva una entrada analógica cuando el parámetro de Configuración de alarma está en “None”/”No
hay”. El estado de las entradas analógicas remotas está disponible en la lógica programable de
BESTlogicPlus cuando se selecciona “Status Only” / “Estado únicamente”.
Los ajustes del BESTCOMSPlus para las entradas analógicas remotas (DGC-2020, Entradas
programables, Entradas remotas analógicas) se ilustran en la Figura 4-37. Se ilustra la Entrada analógica
n°1.
4-50 DGC-2020 Software BESTCOMSPlus ® 9400272990 Rev X
