3. Sistema de Unidades- Seleccione Ingles o Métrico.
4. Unidades de Presión Métricas - Seleccione Bar o kPa.
5. Número de Dientes de la Rueda Dentada- Este ajuste define el número de dientes de la rueda
dentada para motores equipados con sensor magnético (MPU) para detección de velocidad del
motor.
6. Fuente Señal Velocidad - Seleccione si la fuente de las rpm para el DGC-2020 es magnético (MPU),
un generador de frecuencia, o ambos (MPU-GEN). Si es seleccionado MPU o frecuencia generador
como la fuente de las rpm y el DGC-2020 no puede detectar las RPM del motor, una alarma se
anunciará como FALLA MPU. Si es seleccionado MPU-GEN como fuente de rpm, si la entrada del
MPU no provee u información de velocidad válida, el DGC-2020 cambiará a frecuencia de generador
como la fuente de rpm anuncia una pre-alarma de MPU-FAIL pero seguirá marchando.
7. Nivel NFPA- Define esto si cumplimientos de nivel NFPA 1 o 2 es requerido para esta máquina.

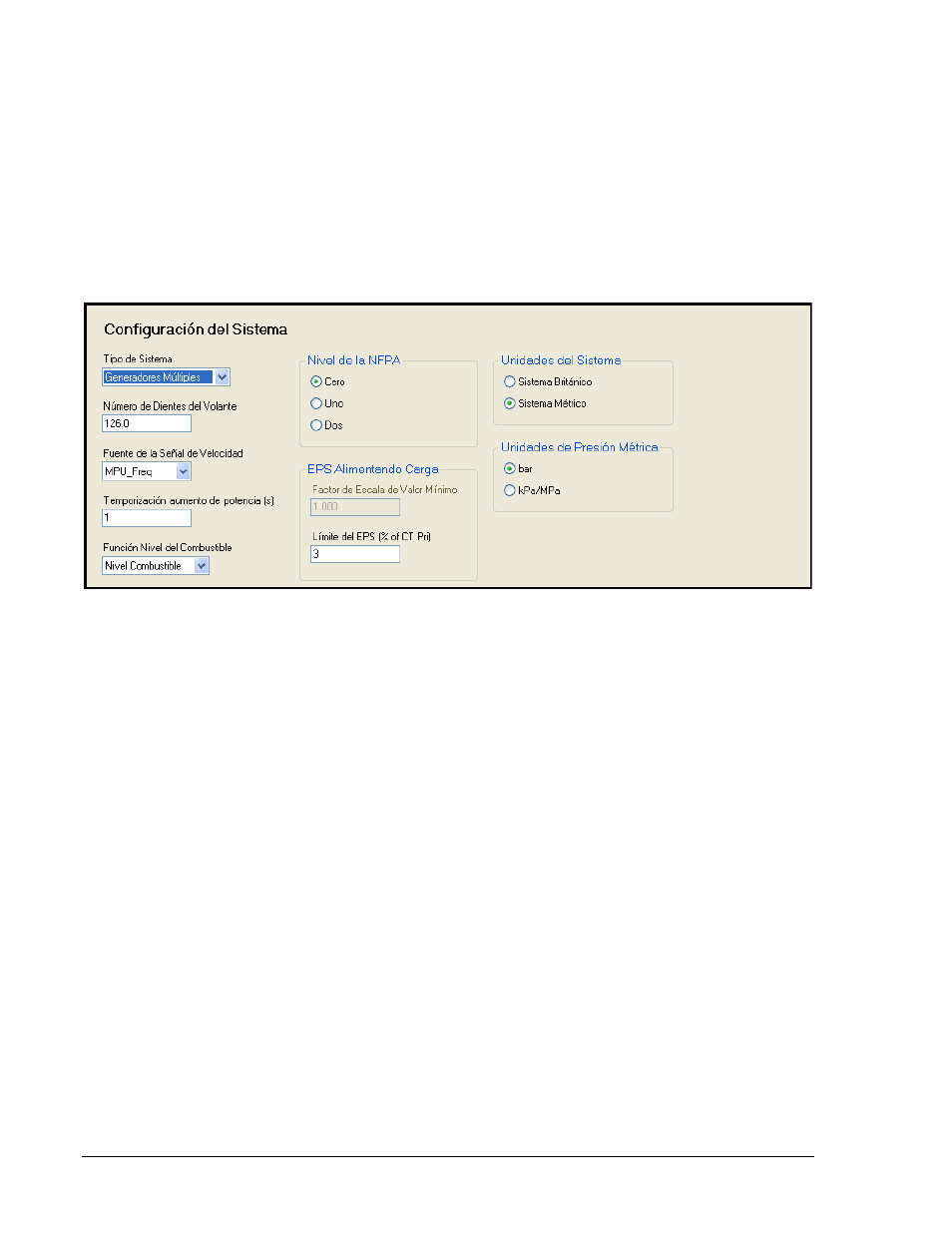

Figura 7-4. Explorador de Configuración, Parámetros del Sistema, Ajustes de Sistema.
Datos Nominales (Figura 7-5) Note: Haga clic en el botón Editar para cambiar los ajustes.
Ruta de Navegación HMI: CONFIGURACIÓN > PARÁM SISTEMA > CONFIGURACIÓN SISTEMA
1. Conexiones Generador- Seleccione WYE (estrella), DELTA (delta), 1 PHASE A-B (1 fase A-B), 1
PHASE A-C (1 fase A-C), o GROUNDED DELTA (delta aterrado) etc. basado en la configuración del
generador.
2. Clasificación kW Grupo: Este parámetro define el kW nominal de la máquina.
3. Tensión Nominal: Este parámetro define los valores nominales de tensión de la máquina.
4. Frecuencia Nominal de la Unidad: Este parámetro define los valores nominales de frecuencia de la
máquina
5. Velocidad Nominal RPM: Este parámetro define los valores nominales de rpm de la máquina
6. Factor de Potencia Nominal: Este parámetro define los valores nominales de factor de potencia
nominal de la máquina
7. Tensión Batería - Seleccione 12 o 24.
7-4 DGC-2020 Instalación 9400272990 Rev X
