Basler Electric DGC-2020 - Manual (Página 167)

Las entradas remotas LSM están incorporadas en el esquema de lógica programable del BESTlogicPlus
mediante la selección del grupo de E/S en BESTlogicPlus. Para más detalles, consulte la Sección 5,
Lógica Programable BESTlogicPlus.
Los ajustes del BESTCOMSPlus para la entrada remota LSM (DGC-2020, Entradas programables,
Entradas Remotas LSM) se ilustran en la Figura 4-35.

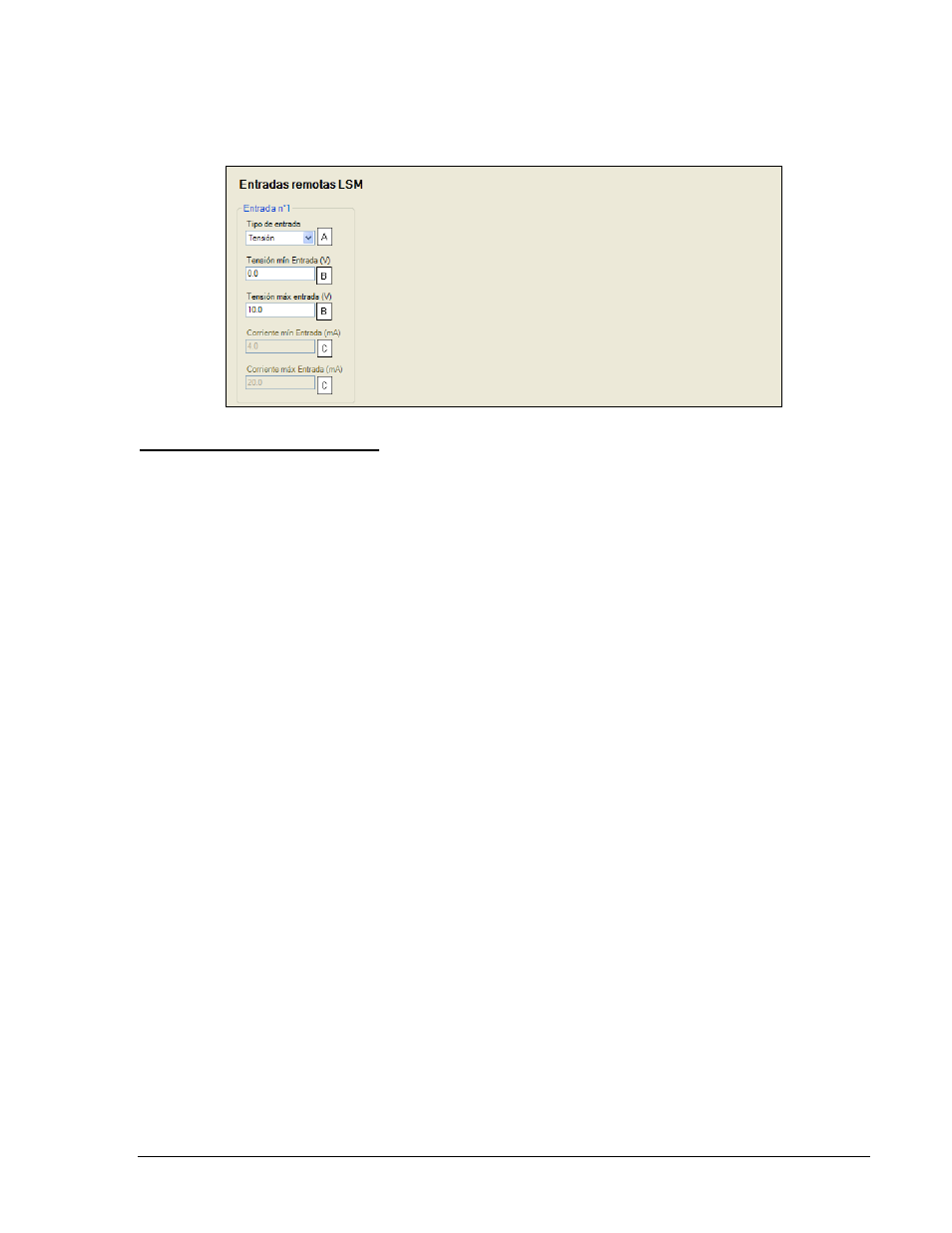

Figura 4-346. Configuración de las entradas remotas LSM
A Tipo de entrada: Tensión o corriente.
B Tensión de entrada Mín/Máx : Ajustable de 0 a 10 voltios por incrementos de 0,1 V.
C Corriente de entrada Mín/Máx : Ajustable de 4 a 20 mA por incrementos de 0,1 mA.
Entradas por contacto remotas
Un CEM-2020 (Módulo de Expansión de Contacto) presenta 10 entradas por contacto. Cada una de
estas 10 entradas puede configurarse de manera independiente para anunciar una alarma o prealarma
A
cuando la entrada detecte el cierre de un contacto. El usuario puede ajustar la temporización B para
retardar el reconocimiento de la entrada de un contacto. Por defecto, todas las entradas están
configuradas de manera que no activen una alarma o prealarma.
Para facilitar la identificación de las entradas por contacto, el usuario puede asignar un nombre
C a cada
entrada.
Se pueden reconocer los contactos
D siempre o sólo cuando el motor está en marcha.
Las entradas por contactos remotos están incorporadas en el esquema de lógica programable del
BESTlogicPlus mediante la selección del grupo de E/S en BESTlogicPlus. Para más detalles, consulte la
Sección 5, Lógica Programable BESTlogicPlus.
El estado de las entradas remotas por contacto es disponible en la lógica programable de BESTlogicPlus
cuando se selecciona “None”/“No hay” en la configuración de alarma.
Los ajustes del BESTCOMSPlus para las entradas por contacto remotas (DGC-2020, Entradas
Configurables, Entradas remotas por contacto) se ilustran en la Figura 4-36.
9400272990 Rev X DGC-2020 Software BESTCOMSPlus ® 4-49
