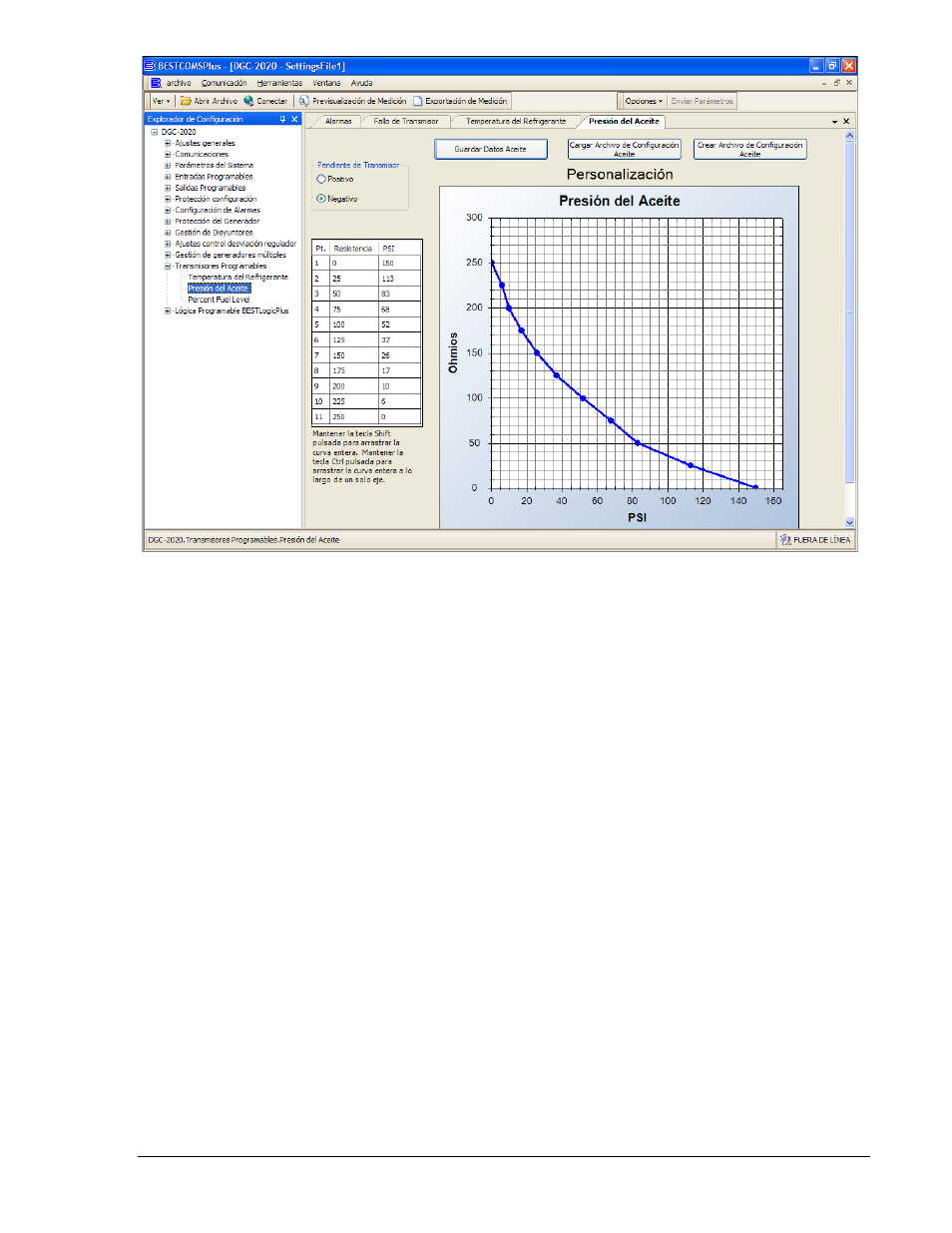

Figura 7-16. Explorador de Configuración, Transmisores Programables, Presión de Aceite
Nivel Porcentual de Combustible (Figura 7-17)
1. El transmisor de porcentaje de nivel de combustible es configurado mediante la selección de uno de
los tipos que viene como parte de la biblioteca de transmisores de BESTCOMSPlus haciendo clic en
Cargar Archivo Ajustes Combustible y seleccionando el transmisor correspondiente.
2. Si ningún archivo de transmisores coincide con el transmisor utilizado, cada uno de los puntos de
resistencia con el nivel de combustible puede ser modificado mediante el establecimiento de valores
numéricos en la tabla, o arrastrando los puntos de la gráfica de la característica deseada.
Información sobre las características del transmisor debería obtenerse del fabricante del transmisor.
3. Seleccione la pendiente del transmisor Positivo o Negativo necesarias para que el gráfico del
transmisor.
4. Haga clic en Guardar Datos de Combustible para guardar los datos en el archivo de configuración
actual.
5. Si desea guardar datos nuevos de transmisores como archivo de la biblioteca, haga clic en Crear
Archivo Ajustes de Combustible y escriba un nombre de archivo y ubicación para guardar el archivo.
6. Presione en Enviar Ajustes en BESTCOMSPlus para enviar los ajustes del transmisor al DGC-2020.
9400272990 Rev X DGC-2020 Instalación 7-13
