SECCIÓN 6
• INSTALACIÓN
GENERAL
Los Controladores del DGC-2020 se entregan en cartones resistentes para evitar todo daño durante el
transporte. Una vez recibido una unidad, comprobar que el código del artículo entregado corresponde al
código de artículo presente en el pedido y en la lista de empaque. Examinar el equipo para detectar los
daños eventuales y, si el equipo ha sufrido daños, presentar inmediatamente una reclamación al
transportista e informar a la Agencia Comercial Regional de Basler Electric, a sus representantes
comerciales o a un responsable de ventas.
Si no se instala el dispositivo inmediatamente, conservarlo en su embalaje de transporte de origen en un
lugar seco y libre de polvo.
HARDWARE
Los controladores DGC-2020 están previstos para permitir un montaje en una caja elevada. El panel
delantero resiste a la humedad, la niebla salina, el polvo, la suciedad y los contaminantes químicos. Para
montar los controladores DGC-2020 se utilizan las cuatro espigas permanentemente fijadas de 10-24. El
par aplicado al herraje de montaje no deberá ser superior a 25 pulg. Libra (2.8 Newton metros).
MONTAJE
La Figura 6-1 muestra las dimensiones de corte y perforado del panel. La medida horizontal de
perforación 10.75 pulgadas tiene una tolerancia de +0.01/-0.01 pulgadas. La medida horizontal de corte
10.38 pulgadas tiene una tolerancia de +0.04/-0 pulgadas. La medida vertical de perforación de 7.25
pulgadas tiene una tolerancia de +0,01/-0.01 pulgadas. La medida vertical de corte de 6.88 pulgadas
tiene una tolerancia de +0.04/-0. Las dimensiones totales se muestran en la Figura 6-2. Todas las
dimensiones se indican en pulgadas, con milímetros entre paréntesis.

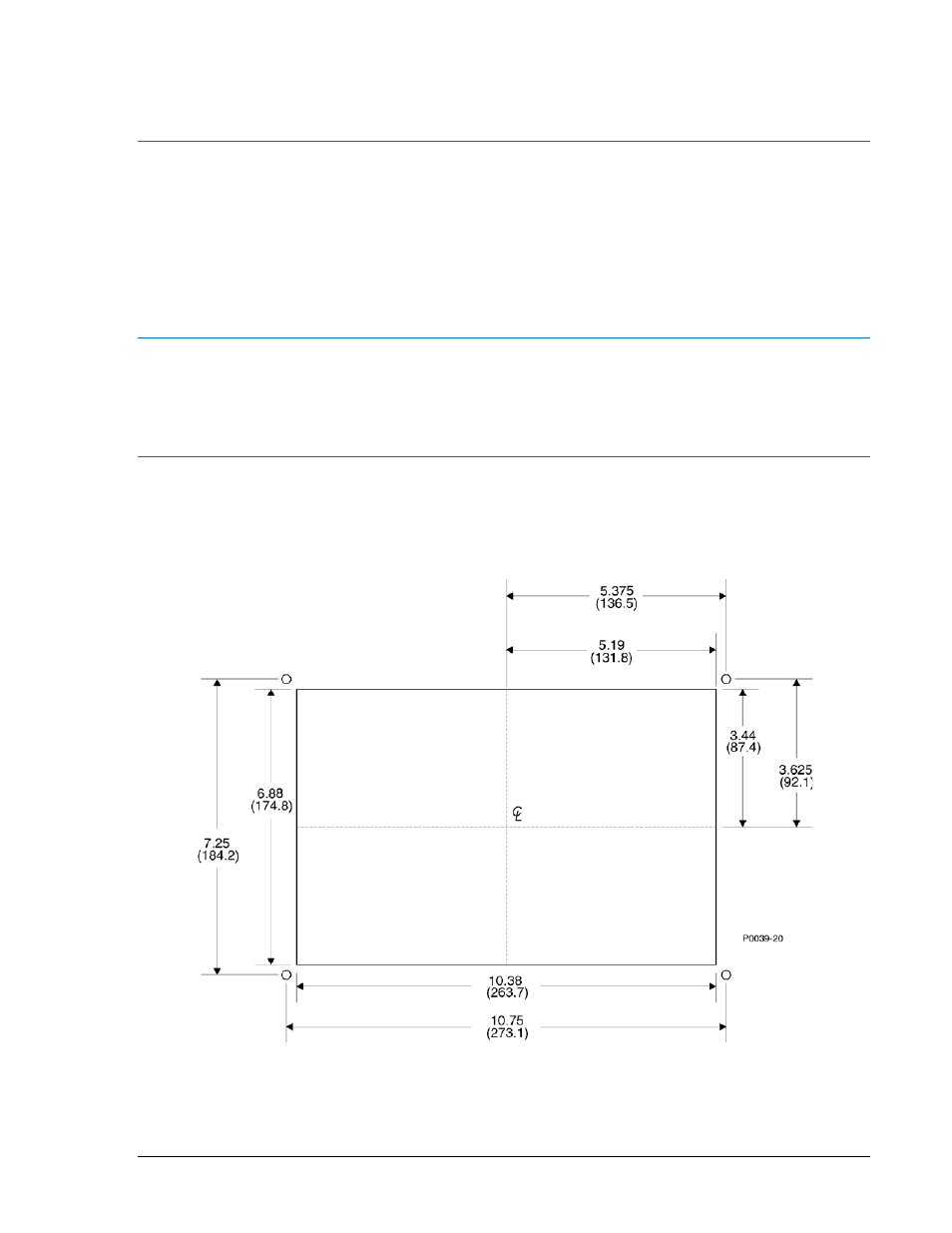

Figura 6-1. Dimensiones de Corte y Perforado del Panel
