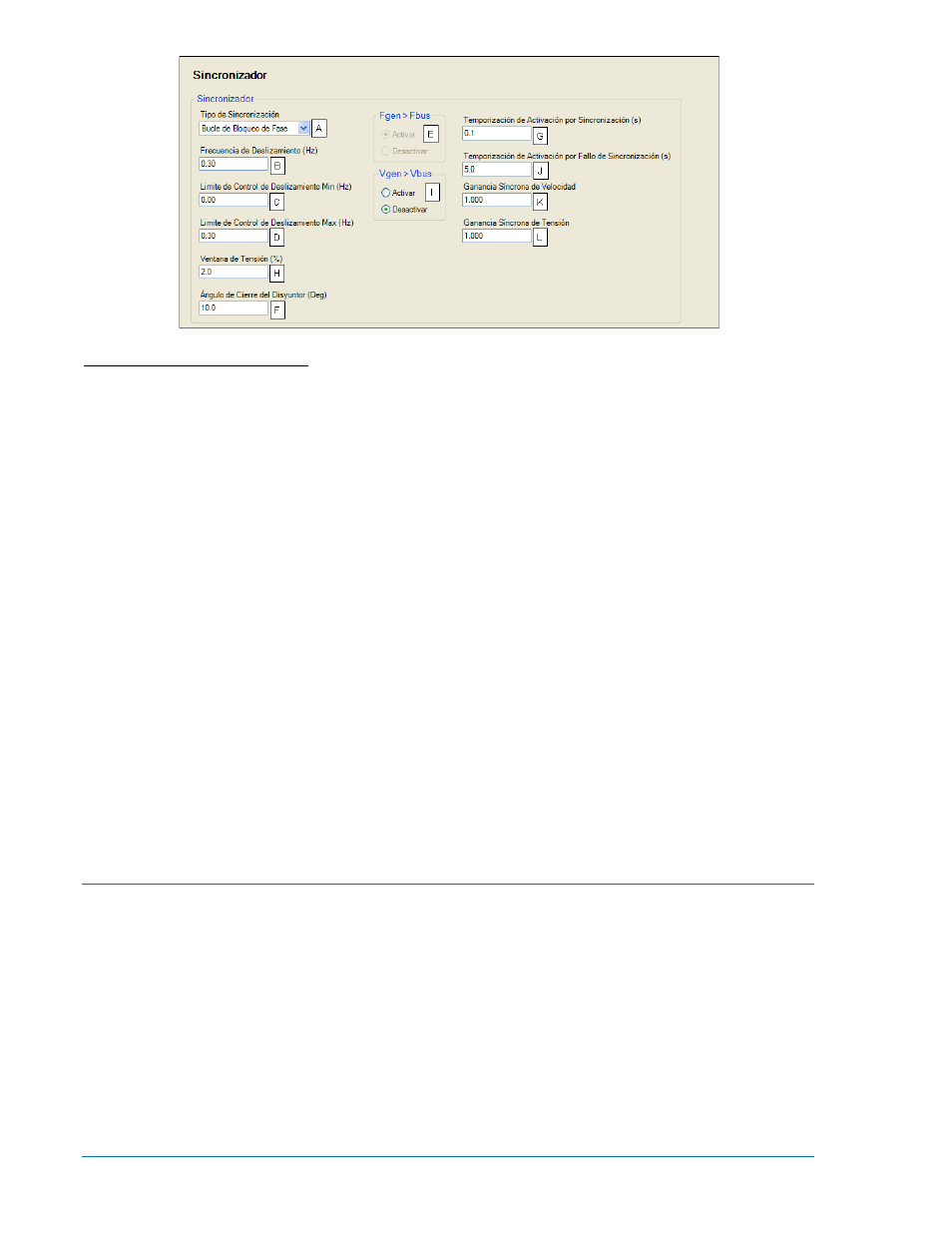

Figura 4-616. Ajustes del Sincronizador
A
Tipo de Sincronización: Bucle de Enganche de Fase (PLL) o Anticipatorio.
B Banda de Frecuencia: Ajustable de 0,01 a 0,5 Hz por incrementos de 0,01 Hz. Si se ha seleccionado la
función de sincronización de anticipación, este parámetro especifica el deslizamiento máximo aceptable
por debajo del cual puede producirse un mando de cierre. Si se ha seleccionado una sincronización de
tipo Bucle de enganche de fase y que el ángulo de deslizamiento está comprendido dentro de los
criterios para el ángulo de cierre del disyuntor por un período suficiente para poder indicarse que los
criterios de banda de frecuencias están satisfechos, se puede generar un mando de cierre del disyuntor.
C Limite de Control de Deslizamiento Min: Ajustable de 0 a 2 Hz en incrementos de 0.01 Hz.
D Limite de Control de Deslizamiento Max: Ajustable de 0 a 2 Hz en incrementos de 0.01 Hz.
E Fgen>Fbus: habilitar o deshabilitar.
F Ángulo de Cierre del Disyuntor: Ajustable de 3 a 20 ° por incrementos de 0.5°. Si se ha seleccionado la
función de sincronización de tipo Bucle de enganche de fase, este parámetro especifica el ángulo de
deslizamiento máximo aceptable por debajo del cual puede generarse un mando de cierre del disyuntor.
G
Temporización de Activación de Sinc: ajustable de 0.1 a 0.8 segundos por incrementos de 0.1s.
H
Ventana de Tensión: ajustable del 2 al 15% de la tensión nominal del generador con incrementos de
0.5%. Este parámetro especifica el intervalo de tensiones toleradas para la función de sincronización.
I Vgen>Vbus: habilitar o deshabilitar.
J Temporización de Activación por Fallo de la Sincronización: Ajustable de 0,1 a 600 segundos por
incrementos de 0.1 s. Es el lapso de tiempo durante el cual el DGC-2020 tolera que el sincronizador
intente sincronizar el generador con el bus antes de que se anuncie una prealarma por fallo de la
sincronización. Se puede cancelar la prealarma pasando al modo OFF o pulsando en el botón de reseteo
en el panel frontal del DGC-2020.
K Ganancia de Velocidad de Sincronismo: Ajustable de 0.001 a 1000 en incrementos de 0.001.
L Ganancia de Tensión de Sincronismo: Ajustable de 0.001 a 1000 en incrementos de 0.001.
AJUSTES DE CONTROL DE DESVÍO
Ajustes son provistos para Control de Desvío de AVR y control de Desvío del Gobernador. Referirse al
Apéndice C para instrucciones de Sintonía de Ajustes del PID de Velocidad y PID de Control de Carga.
Ajustes del control de desviación del AVR
El tipo de salida de control de desviación A debe ajustarse para activarse cuando funcione sin el módulo
de reparto de carga opcional
El DGC-2020 ajusta la tensión y la frecuencia del generador emitiendo señales de corrección de tensión
al AVR (regulador automático de tensión) del generador. Las señales de corrección se emiten en forma
de cierres de contactos de salida. Dichas señales de corrección pueden ser continuas o proporcionales
B
La corrección proporcional utiliza impulsos de control de anchuras C e intervalos D variados. Al principio, se
emiten impulsos largos si hay una gran diferencia de tensión y frecuencia. Conforme entran en acción los
impulsos de corrección y se reducen las diferencias de tensión y frecuencia, las anchuras de los
impulsos de corrección disminuyen proporcionalmente. Los impulsos de corrección proporcionales
4-92 DGC-2020 Software BESTCOMSPlus ® 9400272990 Rev X
