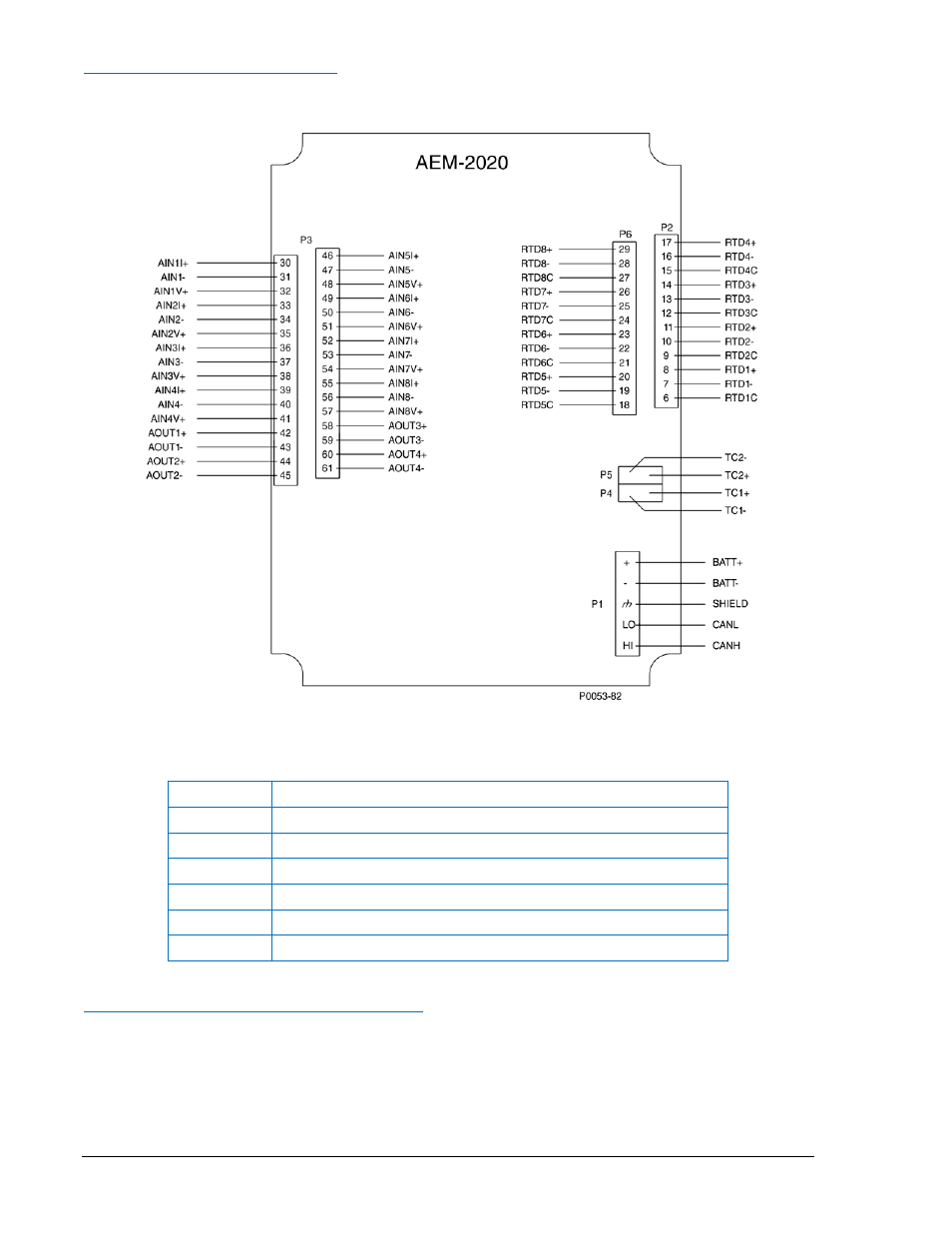

Los terminales de entrada y salida están ilustrados en la Figura 11-2 y listados en el Cuadro 11-2.
.
Figura 11-2. Terminales de entrada y salida
Cuadro 11-2. Terminales para las entradas y salidas
Conector
Descripción
P1
Potencia útil y CANbus
P2
Entradas RTD 1 a 4
P3
Entradas analógicas 1 a 8 y salidas analógicas 1 a 4
P4
Entrada termopar 1
P5
Entrada termopar 2
P6
Entradas RTD 5 a 8
Conexiones de Entradas Analógicas Externa
Conexiones de entrada de tensión son mostradas en la Figura 11-3 y conexiones de entrada de
corrientes son mostradas en la Figura 11-4. Cuando se usa la entrada de corriente AIN V+ y AIN I+ debe
ser ajustadas juntas.
