datos nominales (en la pantalla Parámetro de Sistema, Datos Nominales) asociada con él. Cuando un
valor por unidad es editado, BESTCOMSPlus automáticamente recalcula el valor nativo basado en el
ajuste por unidad y el parámetro datos nominales asociado con él.
Una vez que todos los valores por unidad están asignado, si los parámetros de datos nominales son
cambiados, el BESTCOMSPlus automáticamente recalcula todos los ajustes de unidad nativa basados
en los parámetros de datos nominales modificados.
Los siguientes ajustes tienen unidades nativas de Tensión Secundaria, y los valores de dato nominales
asociados con ellos es Tensión Nominal Secundaria (en la pantalla Parámetro de Sistema, Datos
Nominales)
• Excitación Trifásica Subtensión 27-1
• Excitación Monofásica Subtensión 27-1
• Excitación Trifásica Subtensión 27-2
• Excitación Monofásica Subtensión 27-2
Los ajustes de alarma de BESTCOMSPlus (DGC-2020, Protección del generador, Tensión, Subtensión)
se ilustran en la Figura 4-50. Se muestra el elemento 27-1.

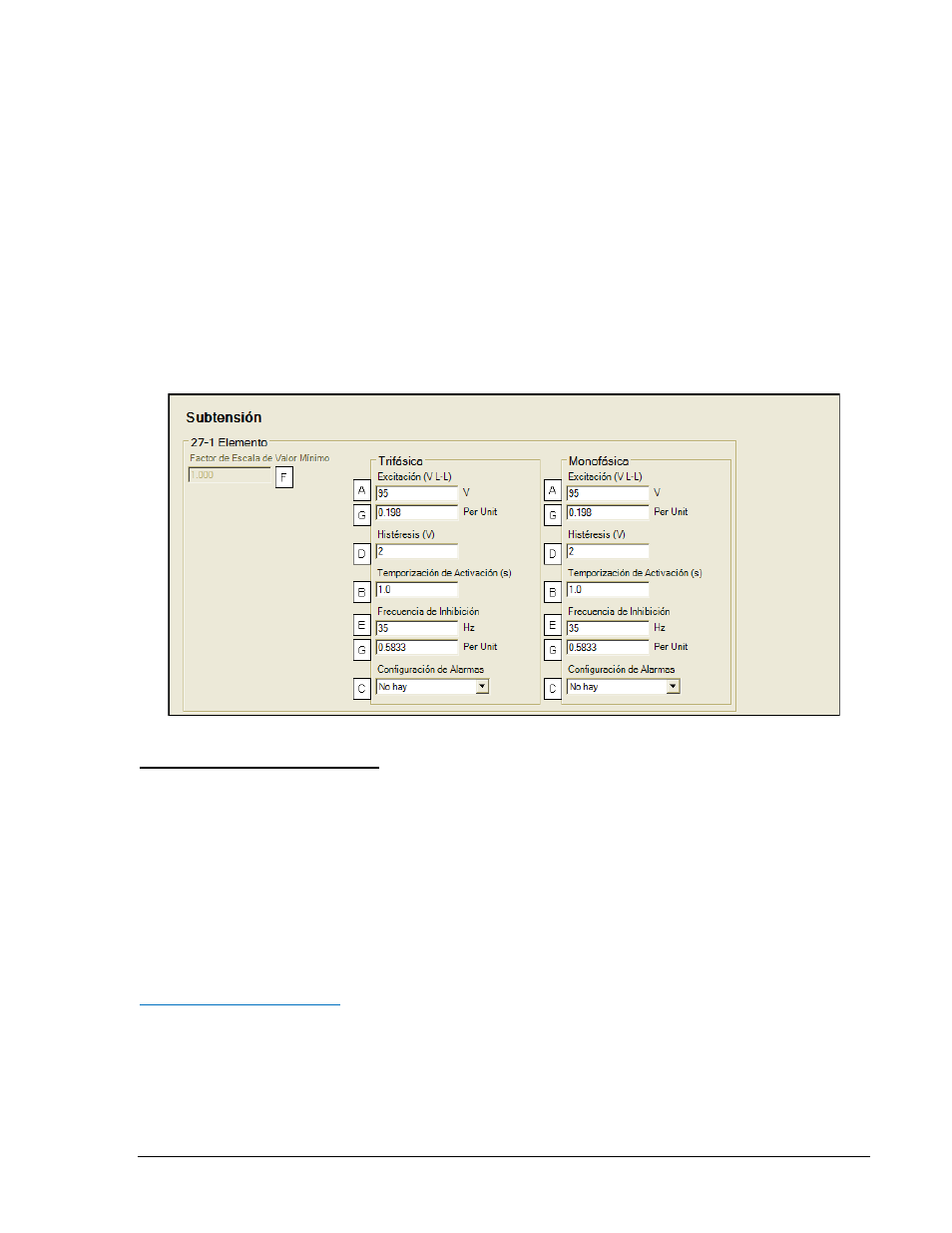

Figura 4-471. Ajustes de la protección contra las subtensiones
A Excitación: Ajustable de 70 a 1.000 Vca en incrementos de 1 Vca. (Nota: la tensión máxima que se
puede aplicar de forma segura para el DGC-2020 es 576 V. El rango de toma es mayor de modo tal que
cuando se usa la anulación de línea de baja, y el factor de escala es 0,5 o menos, se pueden alcanzar
niveles eficaces de protección de 500 V con un factor de escala de 0,5).
B Temporizador de activación: Ajustable de 0 a 30 s en incrementos de 0.1 s.
C Configuración de la alarma: No hay, Alarma o Prealarma.
D Histerésis: Ajustable de 1 a 60 Vca en incrementos de 1 Vca.
E Frecuencia de inhibición: Ajustable de 20 a 400 Hz en incrementos de 1 Hz
F Factor de escala de valor mínimo: Ajustable de 0.001 a 3 en incrementos de 0.001.
G Excitación (Por Unidad): El intervalo varía según los valores de los ajustes de la unidad original y el
parámetro de los datos nominales asociados.
Sobretensión (59-1, 59-2))
Se proporcionan dos conjuntos de ajustes de sobretensión para cada elemento: uno para las conexiones
trifásicas del generador y otro para las conexiones monofásicas del generador. El ajuste de excitación
configurado se basa en el lado secundario del transmisor de tensión (DGC-2020). Al recibir la entrada de
contacto de priorización monofásica, el DGC-2020 cambia automáticamente los ajustes de sobretensión
trifásica a ajustes de sobretensión monofásica.
Se anuncia una situación de sobretensión cuando el promedio de la tensión trifásica (modo three-phase)
o fase a fase (modo single-phase) es superior al ajuste de excitación correspondiente a 59
A durante la
9400272990 Rev X DGC-2020 Software BESTCOMSPlus ® 4-69
