J Factor de Escala de Frecuencia Alterna: 0.001 a 100 en incrementos de 0.001.
K Excitación (Por Unidad): El intervalo varía según los valores de los ajustes de la unidad original y el
parámetro de los datos nominales asociados.
L Tensión de Inhibición (Por Unidad): El intervalo varía según los valores de los ajustes de la unidad
original y el parámetro de los datos nominales asociados.
Protección de potencia invertida (32R)
Se proporcionan dos conjuntos de ajustes de potencia invertida: uno para conexiones del generador
trifásico y uno para las conexiones del generador monofásico. El ajuste de la excitación introducido se
basa en el porcentaje del Valor Nominal KW del Grupo electrógeno en la pantalla de Datos de Valor
Nominal. Cuando el DGC-2020 recibe una entrada de contacto de priorización monofásica, los ajustes de
protección de potencia invertida automáticamente alternan de los ajustes trifásicos a los ajustes de
protección de potencia invertida monofásicos. El elemento 32R monitorea la potencia real trifásica
cuando está activa la detección trifásica, o la potencia real monofásica si está activa la detección
monofásica.
Cuando el wataje total en la dirección del disparo (generador que absorbe potencia) es mayor que el
ajuste de excitación
A durante el ajuste de temporizador de activación 32R B , se anuncia una condición de
potencia invertida. Un anuncio de potencia invertida puede ser seleccionado por el usuario para que
dispare una prealarma
C (advertencia) o una alarma C (parada). El usuario también puede configurar un
anuncio de potencia invertida para cerrar una salida programable.
El ajuste de histéresis D funciona como una pérdida de señal de potencia invertida evitando la interrupción
rápida de la salida de excitación.
Se desactiva el elemento cuando el parámetro de Configuración de alarma está en “None”/”No hay”. El
estado del elemento está disponible en la lógica programable de BESTlogicPlus cuando se selecciona
“Status Only” / “Estado únicamente”.
Los ajustes de protección de potencia invertida de BESTCOMSPlus (DGC-2020, Protección del
generador, Potencia inversa) se ilustran en la Figura 4-54.

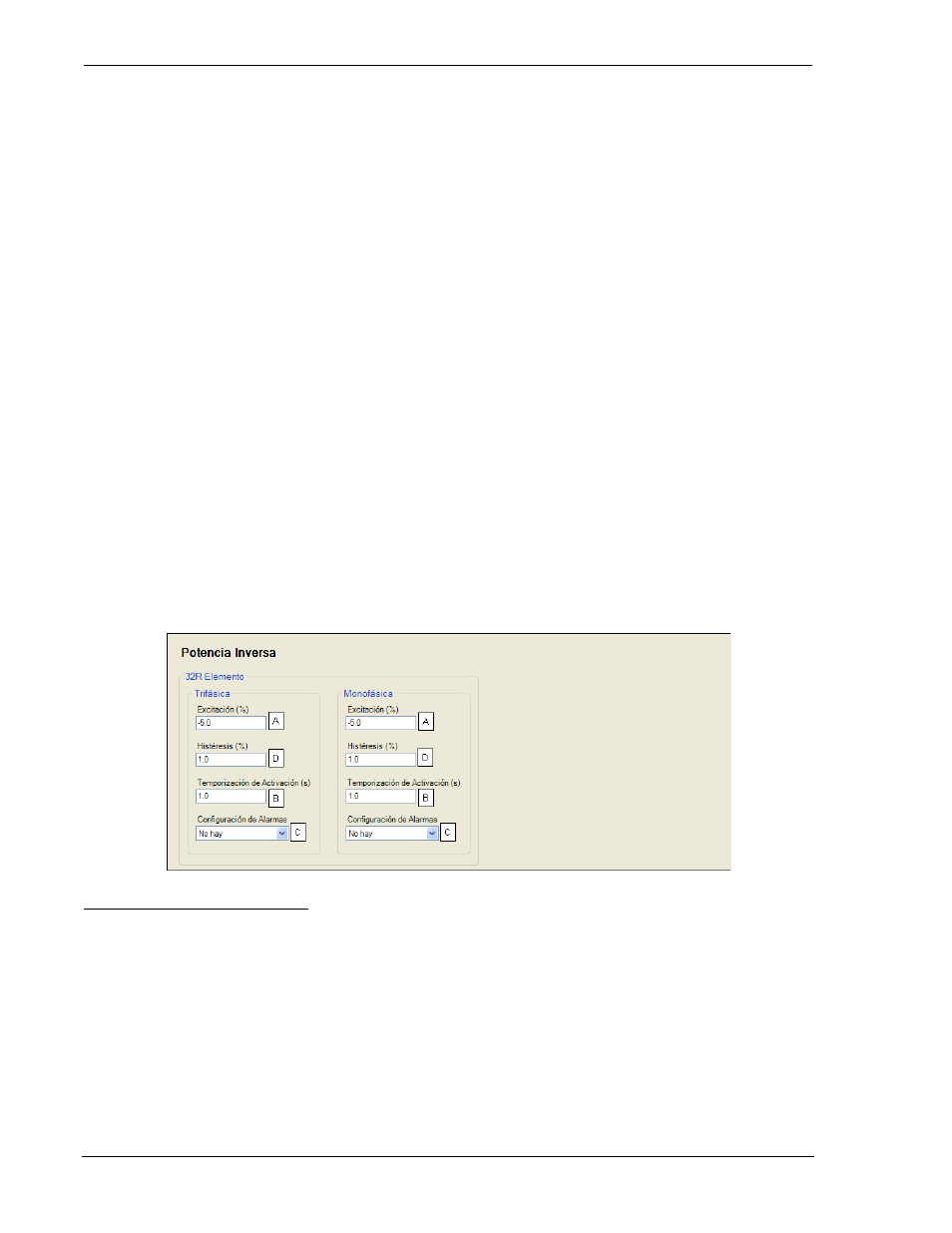

Figura 4-515. Ajustes de protección de potencia inversa
A Excitación: -50% a 5% de los watts nominales en incrementos de 0.1%.
B Temporización de la activación: Ajustable de 0 a 30 s en incrementos de 0.1s.
C Configuración de alarma: No hay, Alarma o Prealarma.
D Histerésis: Ajustable de 1% a 10% en incrementos de 0.1%.
Protección de pérdida de excitación (40Q)
Se proporcionan dos grupos de ajustes de pérdida de excitación: uno para conexiones del generador
trifásico y uno para las conexiones del generador monofásico. El ajuste de la excitación
A introducida se
basa en el porcentaje del valor nominal Kvar en la pantalla de Datos de Valor Nominal. Cuando el DGC-
2020 recibe una entrada de contacto de priorización monofásica, los ajustes de protección de pérdida de
excitación automáticamente alternan de los ajustes trifásicos a los ajustes de protección de pérdida de
excitación monofásicos.
