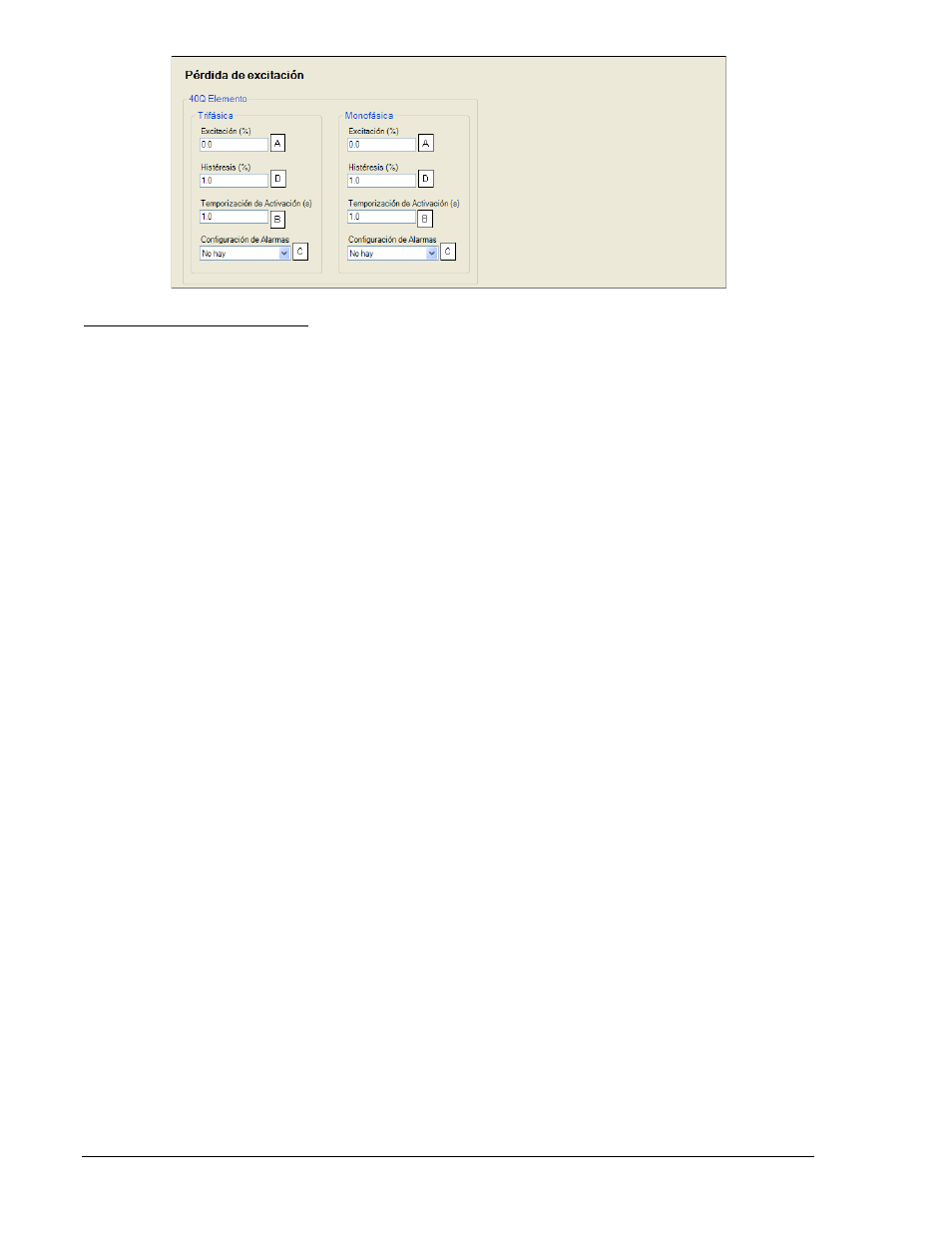

Figura 4-537. Ajuste de protección de pérdida de excitación
A Pickup: Adjustable from –150% to 0% of rated vars in 0.1% increments.
B Retardo de la activación: Ajustable de 0 a 30 s en incrementos de 0.1s.
C Configuración de Alarma: No Hay, Alarma, Prealarma, o Estado Únicamente
D Histéresis: Ajustable de 1% a 10% en incrementos de 0.1%.
Protección contra sobrecorriente (51-1, 51-2, 51-3)
Se proporcionan dos conjuntos de ajustes de sobrecorriente: uno para las conexiones trifásicas del
generador y otro para las conexiones monofásicas del generador. El ajuste de excitación configurado se
basa en el lado secundario del transformador de corriente (DGC-2020). Cuando el DGC-2020 recibe la
entrada de contacto de priorización monofásica, los ajustes de protección contra sobrecorriente cambian
automáticamente de ajustes trifásicos a ajustes de protección de sobrecorriente monofásico.
Cuando alguna de las corrientes de fase supera el ajuste de excitación A durante la temporización de la
sobrecorriente, se anuncia una situación de sobrecorriente. El usuario puede seleccionar también un
anuncio de sobrecorriente para activar una prealarma
B (advertencia) o alarma B (parada). Asimismo, el
usuario puede configurar un anuncio de sobrecorriente para cerrar una salida programable.
El parámetro de ajuste del tiempo C y el parámetro de curva D controlan la temporización de sobrecorriente.
El parámetro de curva puede configurarse en F (fijo), P (Programable) o es posible seleccionar una de
las 16 curvas de temporización inversa. Cuando se selecciona el parámetro de curva fija, el parámetro de
ajuste del tiempo determina la temporización de sobrecorriente sin considerar el nivel de corriente del
generador. Cuando se selecciona una de las curvas de temporización inversa, el parámetro de ajuste del
tiempo, junto con el nivel de corriente medida del generador, determina la temporización de
sobrecorriente. Cuando se configuran ajustes de protección contra sobrecorriente en BESTCOMPlus, se
crea automáticamente un plot
E de los ajustes para ilustrar la curva de excitación de sobrecorriente. Las
curvas características de temporización disponibles se muestran a continuación y se ilustran en el Anexo
A, Curvas Características de Sobrecorriente Temporizada.
• A, standard inverse (inversa estándar)
• B, very inverse (muy inversa)
• C, extremely inverse (extremadamente inversa)
• D, definite (definitiva)
• E1, extremely inverse (extremadamente inversa)
• E2, extremely inverse (extremadamente inversa)
• G, long inverse (bastante inversa)
• I1, inverse (inversa)
• I2, inverse (inversa) • L1, long inverse (bastante inversa)
• L2, long inverse (bastante inversa)
• M, moderately inverse (moderadamente inversa)
• P, programmable (programable)
• S1, short inverse (poco inversa)
• S2, short inverse (poco inversa)
• V1, very inverse (muy inversa)
• V2, very inverse (muy inversa)
El ajuste del valor mínimo del factor escala F se utiliza para adaptar automáticamente los ajustes de
excitación de sobrecorriente en aplicaciones que pueden utilizar más de un tipo de conexión del grupo
electrógeno. El ajuste del factor escala se aplica cuando el DGC-2020 detecta el cierre del contacto en
una entrada del contacto programada para activar la escala de los ajustes de protección. El ajuste del
valor del factor escala funciona como multiplicador de los ajustes de excitación. Por ejemplo, si el DGC-
4-76 DGC-2020 Software BESTCOMSPlus ® 9400272990 Rev X
