ajuste de excitación. Por ejemplo, si una entrada de contacto de factor de escala es recibido por el DGC-
2020 y el ajuste de factor de escala es 2.000, el ajuste de excitación será doblado (2.000 x PU).
Por Unidad
Los ajustes que están relacionados a los valores de la máquina pueden ser ajustados en unidades de
hertz reales o valores por unidad. Los ajustes por unidad están disponibles para Excitación
K (81O/81U) e
Inhibir Tensíón L . Cuando una unidad nativa está editada, el BESTCOMSPlus automáticamente recalcula
el valor por unidad basado en el ajuste de la unidad nativa y el parámetro de datos nominales (en la
pantalla Parámetro de Sistema, Datos Nominales) asociada con él. Cuando un valor por unidad es
editado, BESTCOMSPlus automáticamente recalcula el valor nativo basado en el ajuste por unidad y el
parámetro datos nominales asociado con él.
Una vez que todos los valores por unidad están asignado, si los parámetros de datos nominales son
cambiados, el BESTCOMSPlus automáticamente recalcula todos los ajustes de unidad nativa basados
en los parámetros de datos nominales modificados.
Los siguientes ajustes tienen unidades nativas de Frecuencia en Hz, y los valores de datos nominales
asociados con ellos es Frecuencia Nominal (en la pantalla Parámetro de Sistema, Datos Nominales)
• Excitación 81 U
• Excitación 81 O
Los siguientes ajustes tienen unidades nativas de Tensión Secundaria, y los valores de datos nominales
asociados con ellos es Tensión Secundaria Nominal (en la pantalla Parámetro de Sistema, Datos
Nominales)
• Tensión de Inhibición 81 U
Los ajustes de protección de frecuencia de BESTCOMSPlus (DGC-2020, Protección del generador,
Frecuencia) se ilustran en la Figura 4-53.

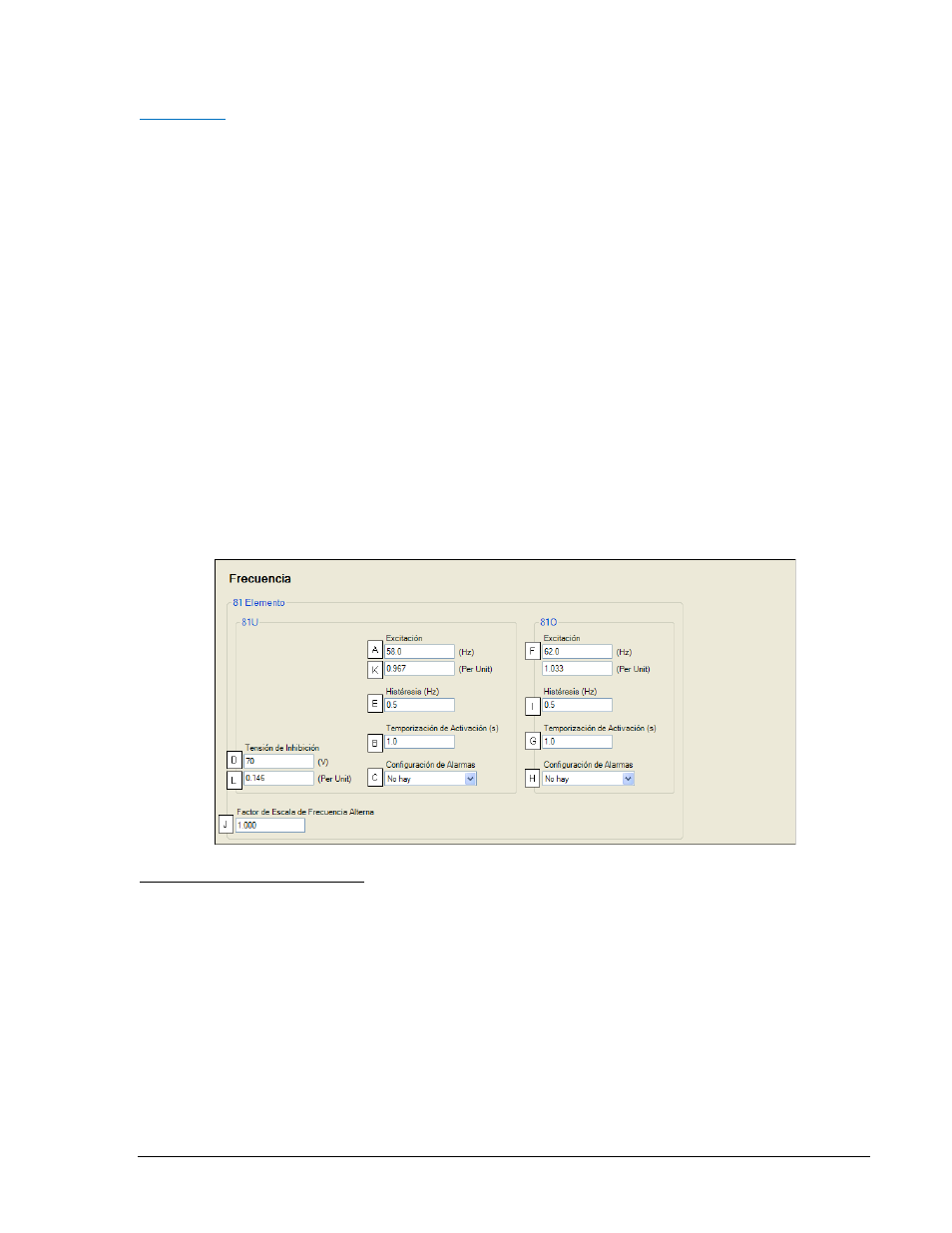

Figura 4-504. Ajuste de Protección de Frecuencia
A Excitación de Subfrecuencia: ajustable de 45 a 66 Hz por incrementos de 0.1 Hz para controladores de
50/60 Hz (número de estilo x1xxxxxxx). Ajustable de 360 a 440 Hz por incrementos de 0.1 Hz para
controladores de 400 Hz (número de estilo x2xxBxxxH).
B Temporización de Activación de Subfrecuencia: ajustable de 0 a 30 s por incrementos de 0.1s.
C Configuración de la alarma de subfrecuencia: Ninguna, Prealarma o Alarma.
D
Tensión de Inhibición de Subfrecuencia: ajustable de 70 a 576 Vca por incrementos de 1 Vca.
E Histerésis: Ajustable de 0.1 a 40 Hz en incrementos de 0.1 Hz
F Excitación de Sobrefrecuencia: ajustable de 45 a 66 Hz por incrementos de 0.1 Hz para controladores
de 50/60 Hz (número de estilo x1xxxxxxx). Ajustable de 360 a 440 Hz por incrementos de 0.1 Hz para
controladores de 400 Hz (número de estilo x2xxxxxxx).
G Temporización de Activación de Sobrefrecuencia: ajustable de 0 a 30 s por incrementos de 0.1s.
H Configuración de Alarma de Sobrefrecuencia: Ninguna, Prealarma o Alarma.
I Histerésis: Ajustable de 0.1 a 40 Hz en incrementos de 0.1 Hz
9400272990 Rev X DGC-2020 Software BESTCOMSPlus ® 4-73
