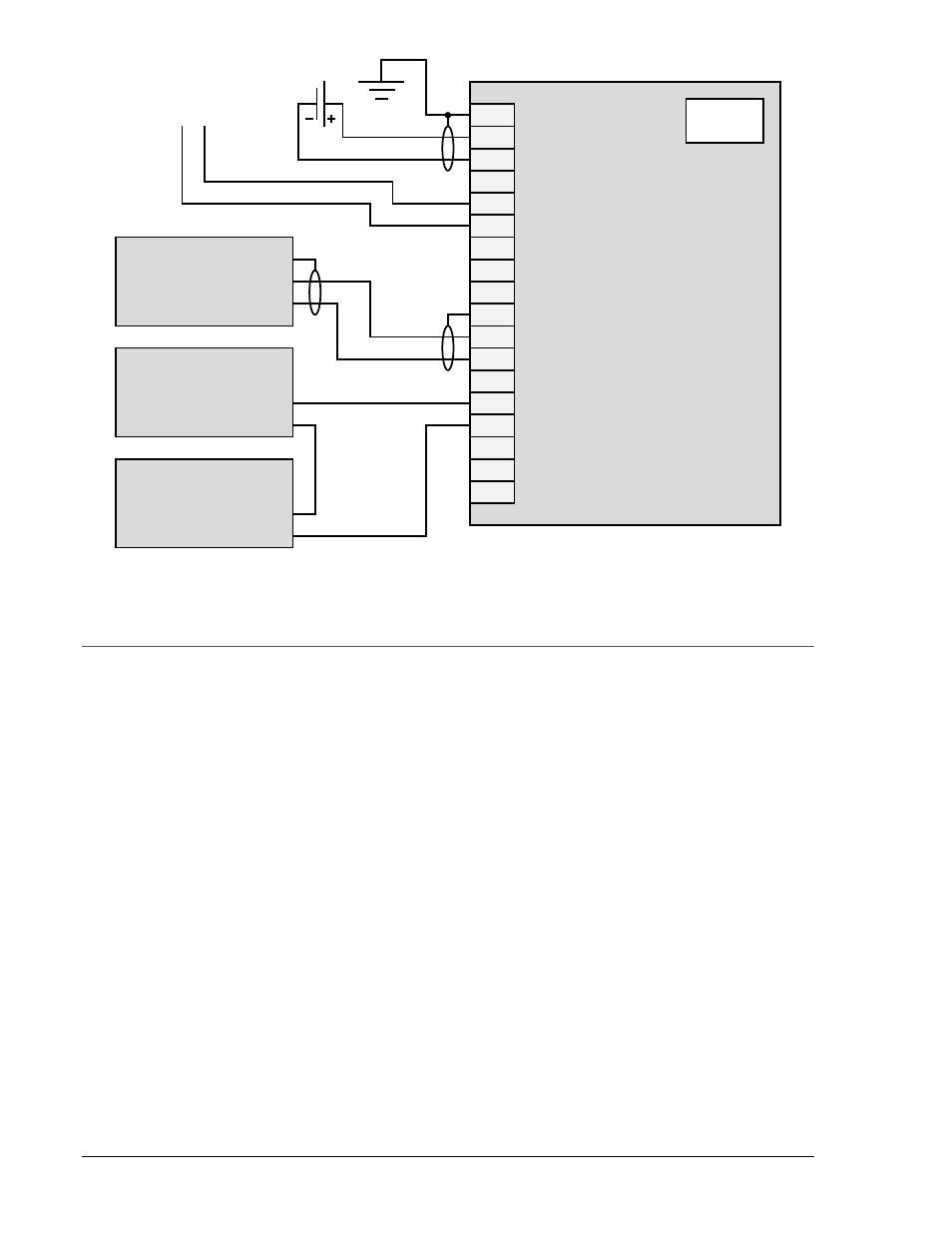

Figura 9-12. Dispositivo de control externo con sistema DGC-2020 – LSM-2020, Método 2
MANTENIMIENTO
El mantenimiento preventivo consiste en comprobar con regularidad que las conexiones entre el LSM-
2020 y el sistema están limpias y correctamente apretadas. Los módulos de reparto de carga han sido
diseñados gracias a una tecnología avanzada de montaje en superficie. Por consiguiente, Basler Electric
recomienda mandar efectuar todas las operaciones de reparación por el personal de Basler Electric
únicamente.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-84
12 or
24 Vdc
To System Load
Share Line
External
Device Analog
Aux
Output
+
-
-
+
9-16 DGC-2020 LSM-2020 (Módulo de Reparto de Carga) 9400272990 Rev X
