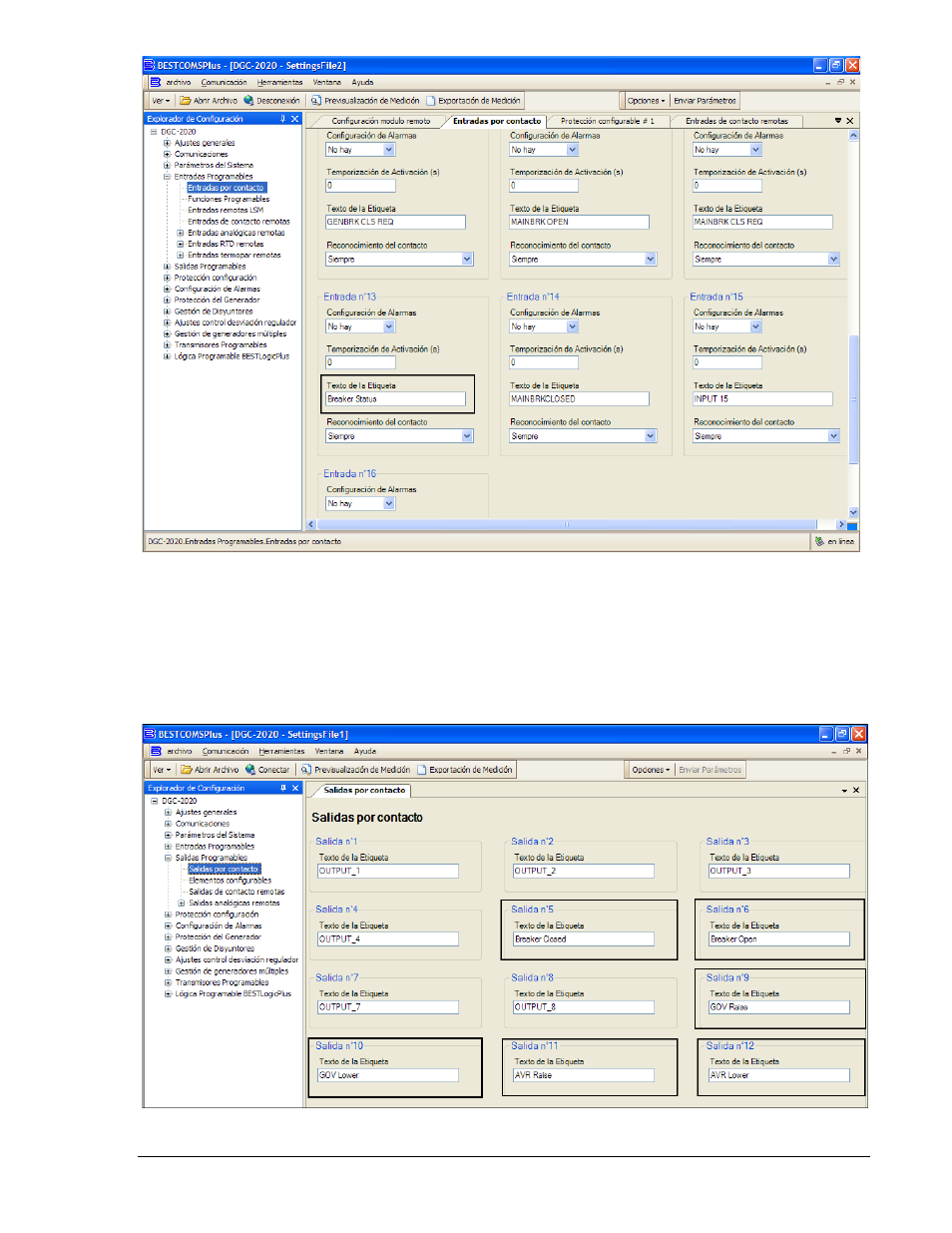

Figura 7-41. Explorador de Configuración, Entradas Programables, Entradas por Contacto
4. Haga clic en Salidas Programables luego en Salidas de Contacto. Seleccione y etiqueta las salidas
apropiadas para Cierre de Interruptor (Salidas 5 es por defecto) Abrir Interruptor (Salidas 6 es por
defecto). Se está usando salidas de contacto en el DGC-2020 para el control del Gobernador y
Regulador de Tensión, la salida de contacto puede ser etiquetada también. La lógica por defecto es
Salida 9 =GOV Raise, Salida 10 = GOV Lower, Salida 11 = AVR Raise, y Salida 12 = AVR Lower.
Ver Figura 7-42.
Ruta de Navegación HMI: CONFIGURACIÓN > SALIDAS PROGRAMABLES > SALIDAS
Figura 7-42. Explorador de Configuración, Salidas Programables, Salidas por Contacto
