insuficiente puede provocar un exceso, mientras que una reducción excesiva puede producir un
subalcance.
Los ajustes de control de desviación del AVR de BESTCOMSPlus (DGC-2020, Ajustes Control
Desviación, Ajustes de Control de Desviación AVR) se ilustran en la Figura 4-66.

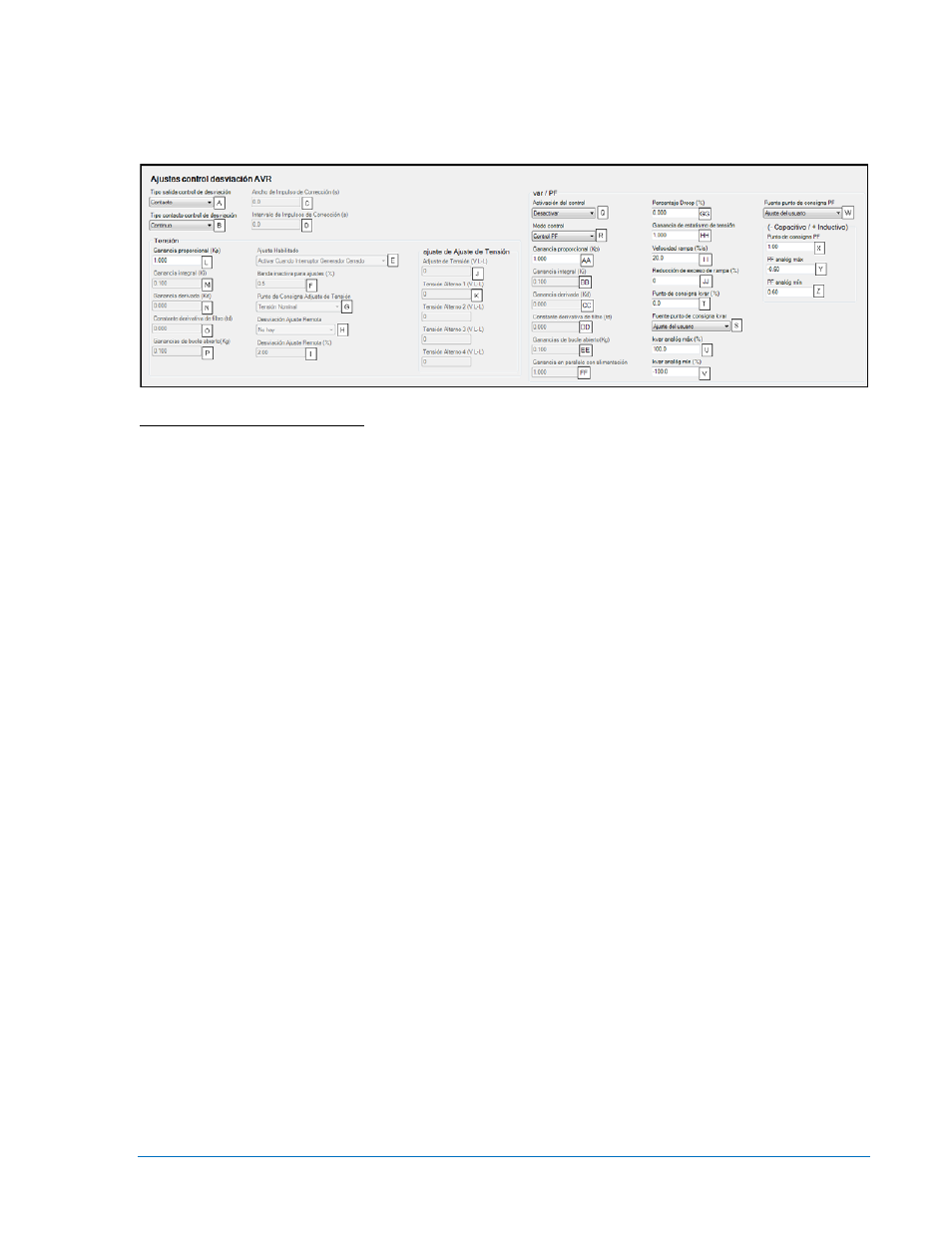

Figura 4-627. Ajustes control desviación AVR
A Tipo de salida de control de desviación: contacto o analógico.
B Tipo de contacto de control de desviación: continuo o proporcional.
C Anchura de los impulsos de control: ajustable de 0 a 99.9 s por incrementos de 0.1 s.
D Intervalo de los impulsos de control: ajustable de 0 a 99.9 s por incrementos de 0.1 s.
E Habilitación de trim: Deshabilitar, Habilitar, o Habilitar cuando el disyuntor del generador está cerrado
(solo hardware Rev. 3).
F Banda inactiva de trim: puede ser de 0 a 2 por ciento en incrementos de 0,1.
G Punto de ajuste de trim de tensión: tensión nominal o ajuste de tensión de trim.
H Desvío de trim remoto: ninguno, entrada analógica LSM 1 o ALG IN 1 a 8.
I Desvío de trim remoto: puede ser de 0 a 10 por ciento en incrementos de 0,01.
J Tensión de trim: puede ser de 0 a 99.999 V
L-L
en incrementos de 1.
K Tensión alterna 1-4: puede ser de 0 a 99.999 V
L-L
en incrementos de 0,01.
L Ganancia proporcional (Kp): ajustable de 0 a 1,000 por incrementos de 0.001.
M Ganancia integral (Ki): ajustable de 0 a 1,000 por incrementos de 0.001.
N Ganancia derivada (Kd): ajustable de 0 a 1,000 por incrementos de 0.001.
O Constante derivativa de filtro (Td): ajustable de 0 a 1 por incrementos de 0.001.
P Ganancia de bucle abierto (Kg): ajustable de 0 a 1,000 por incrementos de 0.001.
Q Control: Activar o desactivar.
R Modo Control: Control var o Control PF.
S Fuente de punto de consigna kvar: Parámetro de usuario, Entrada analógica LSM 1, o Entradas
analógicas 1-8.
T Punto de consigna kvar: Ajustable de -100 a 100% por incrementos de 0,1 %.
U kvar Analog Max: Ajustable de 0 a 100% por incrementos de 0,1 %.
V kvar Analog Min: Ajustable de 0 a 100% por incrementos de 0,1 %.
W Fuente de punto de consigna PF: Parámetro de usuario, Entrada analógica LSM 1, o Entradas
analógicas 1-8.
X Punto de consigna PF: Ajustable de –0,60 a 0,60 por incrementos de 0,01.
Y PF Analog Max: Ajustable de –0,60 a 0,60 por incrementos de 0,01.
Z PF Analog Min: Ajustable de –0,60 a 0,60 por incrementos de 0,01.
AA Ganancia proporcional (Kp): Ajustable de 0 a 1000 por incrementos de 0,001.
BB Ganancia integral (Ki): Ajustable de 0 a 1000 por incrementos de 0,001.
CC Ganancia derivativa (Kd): Ajustable de 0 a 1000 por incrementos de 0,001.
DD Constante derivativa de filtro (Td): Ajustable de 0 a 1 por incrementos de 0,0001.
EE Ganancia de bucle (Kg): Ajustable de 0 a 1000 por incrementos de 0,001.
FF Ganancia en paralelo con red principal: puede ser un valor comprendido entre 0 y 1.000, ajustado en
incrementos de 0,001.
GG Porcentaje de caída: puede ser un valor comprendido entre el 0 % y el 10%, ajustado en incrementos
de 0,001%.
9400272990 Rev X DGC-2020 Software BESTCOMSPlus ® 4-95
