Cuadro 6-11 Bornes de la Interfaz CAN
Borne Descripción
48 (CAN L) conexión baja CAN
49 (CAN H) conexión alta CAN
50 (SHIELD) conexión sumidero CAN

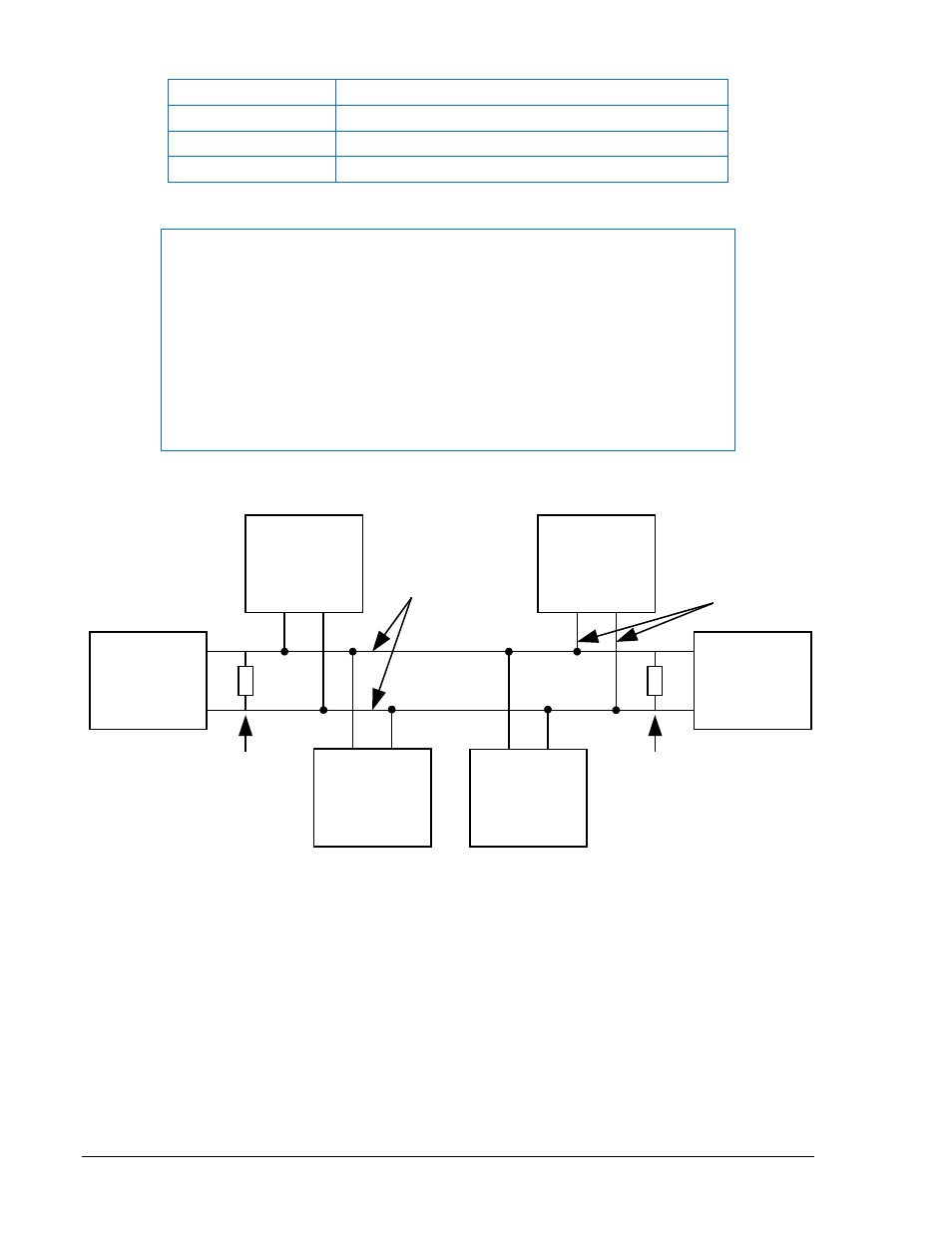

Figura 6-7. Interfaz CANbus -el DGC-2020 constituye un extremo del bus
AEM-2020
(Optional)
DGC-2020
Other
Devices
P0053-95
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
NOTAS
1.) Si el DGC-2020 constituye un extremo del bus J1939, se debe instalar una
resistencia de conexión de 120
Ω ½ vatio entre los bornes 48 (CANL) y 49
(CANH).
2.) Si el DGC-2020 no forma parte del bus J1939, la rama que conecta el DGC-
2020 al bus no debe superar 914 milímetros (3 pies) de longitud.
3.) La longitud máxima del bus (ramas excluidas) es de 40 metros (131 pies).
4.) El sumidero J1939 (blindaje) debe estar conectado a la tierra en un punto
únicamente. Si está conectado a tierra en otro punto, no se debe conectar con el
DGC-2020.
Terminación
120 ohmios Terminación
120 ohmios Otros
dispositivos LSM-2020
(opcional)
AEM-2020
(opcional)
Motor
CEM-2020
(opcional)
Rama
6-10 DGC-2020 Instalación 9400272990 Rev X
