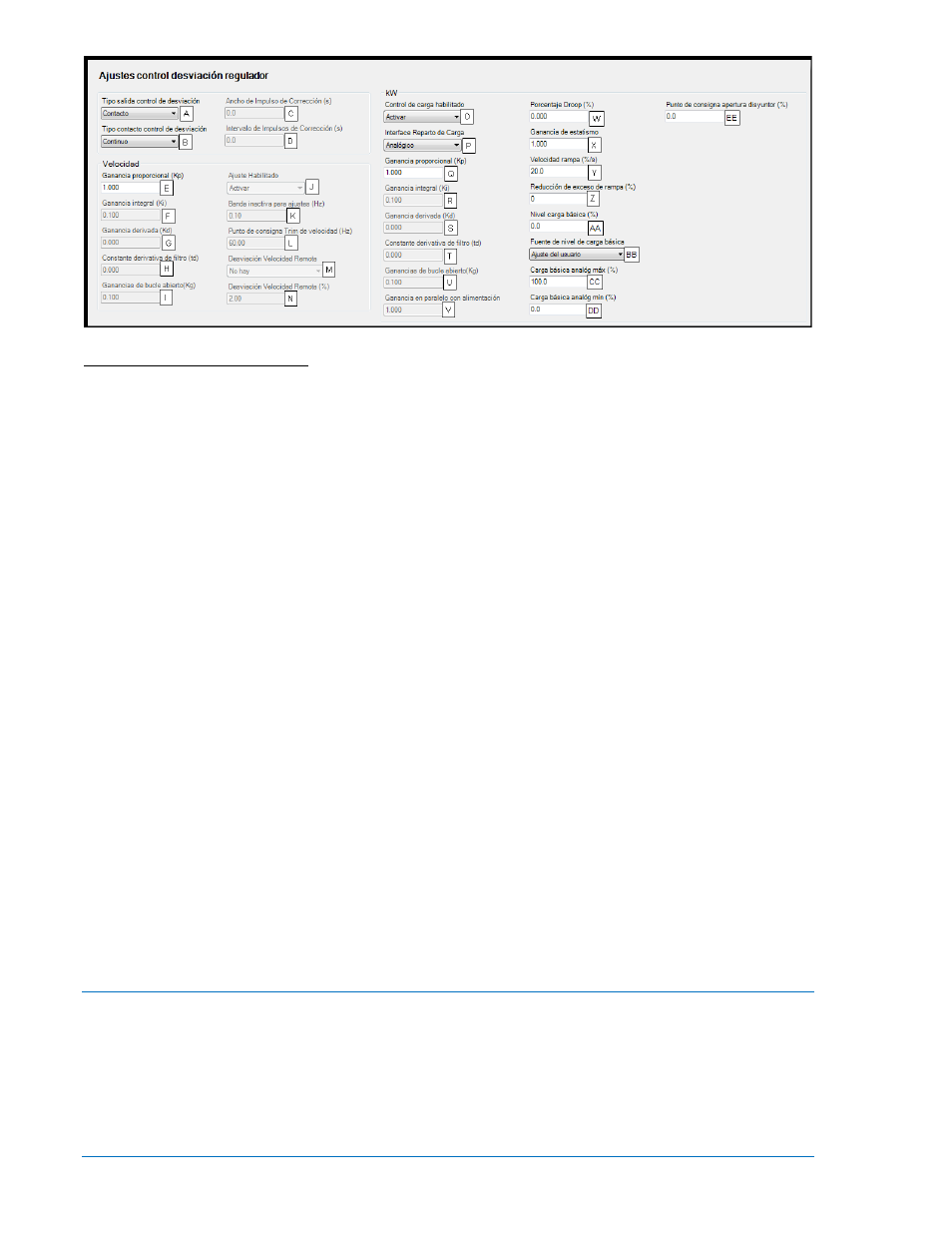

Figura 4-638. Ajustes control desviación regulador
A Tipo de salida control de desviación: Contacto o Analógico.
B Tipo de contacto de control de desviación: continuo o proporcional.
C Anchura de los impulsos de control: ajustable de 0 a 99.9 s por incrementos de 0.1 s.
D Intervalo de los impulsos de control: ajustable de 0 a 99.9 s por incrementos de 0.1 s.
E Ganancia proporcional (Kp): ajustable de 0 a 1,000 por incrementos de 0.001.
F Ganancia integral (Ki): ajustable de 0 a 1,000 por incrementos de 0.001.
G Ganancia derivada (Kd): ajustable de 0 a 1,000 por incrementos de 0.001.
H Constante derivativa de filtro (Td): ajustable de 0 a 1 por incrementos de 0.001.
I Ganancia de bucle abierto (Kg): ajustable de 0 a 1,000 por incrementos de 0.001.
J Activación del trim de velocidad: habilitar o deshabilitar.
K Punto de consigna del trim de velocidad: Ajustable de 47 a 440 Hz por incrementos de 0,01 Hz.
L Banda inactiva de trim: puede ser de 0 a 2 por ciento en incrementos de 0,1.
M Desviación Velocidad Remota: No Hay, Entrada analógica 1 LSM, Entradas analógicas 1-8.
N Desviación Velocidad Remota (%): Ajustable de 0 a 5%, por incrementos de 0.01.
O Control de carga habilitado: habilitar o deshabilitar.
P Interface Reparto de Carga: Analógico o Ethernet
Q Ganancia proporcional (Kp): ajustable de 0 a 1,000 por incrementos de 0.001.
R Ganancia integral (Ki): ajustable de 0 a 1,000 por incrementos de 0.001.
S Ganancia derivada (Kd): ajustable de 0 a 1,000 por incrementos de 0.001.
T Constante derivativa de filtro (Td): ajustable de 0 a 1 por incrementos de 0.001.
U Ganancia de bucle abierto (Kg): ajustable de 0 a 1,000 por incrementos de 0.001.
V Ganancia en parelelo a red principal: ajustable de 0 a 1.000 por incrementos de 0,001 .
W Ganancia de estatismo: ajustable 0 a 1,000 por incrementos de 0.001.
X Velocidad de rampa: Ajustable de 0 a 100 %/segundo por incrementos de 0,1 %/s.
Y Reducción de exceso de rampa (%): Ajustable de 0 a 100% por incrementos de 1.
Z Fuente de nivel de carga básica: Parámetro de usuario, Entrada analógica LSM 1, o Entradas
analógicas 1-8.
AA Nivel básico de carga: ajustable de 0 a 100 por ciento por incrementos de 1 %.
BB Carga básica Analog Max: Ajustable de 0 a 100% por incrementos de 0,1%.
CC Carga básica Analog Min: Ajustable de 0 a 100% por incrementos de 0,1%.
DD Punto de consigna de apertura del disyuntor: Ajustable de 0 a 100 por ciento en incrementos de 0.1%.
GESTIÓN DE GENERADORES MÚLTIPLES
Este grupo de ajustes se utiliza cuando el módulo de reparto de carga opcional (LMS-2020) se conecta al
DGC-2020. Los ajustes de la gestión de generadores múltiples incluye ajustes para la salida AVR, la
salida regulador, la salida reparto de carga, la función start/stop, la secuenciación del generador y la
configuración de la red.
Salida AVR
La salida AVR A se utiliza para cambiar el punto de consigna de tensión del generador. Si la respuesta B
está ajustada para aumentar, el aumento de desviación producirá una mayor tensión. Si la respuesta B
