Basler Electric DGC-2020 - Manual (Página 376)

Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN MÚLTIP GENERA > SALIDA
ANALÓGICA GOV
i Tipo de Salida – Seleccione Corriente o Tensión, dependiendo del tipo de salida
ii Respuesta – Seleccione Aumento o Reducción. Si un nivel alto de desviación causa
que el AVR suba la tensión de salida del generador; seleccione Reducir si un nivel
más alto de desviación causa que el AVR baje la tensión de salida del generador.
iii Corriente de Salida Min (mA) – Este ajuste define el mínimo nivel de corriente de
desviación del AVR si el Tipo de Salida está puesto en Corriente.
iv Corriente de Salida Max (mA) – Este ajuste define el máximo nivel de corriente de
desviación del AVR si el Tipo de Salida está puesto en Corriente
v Tensión de Salida Min (mA) – Este ajuste define el mínimo nivel de tensión de
desviación del AVR si el Tipo de Salida está puesto en Tensión.
vi Tensión de Salida Max (mA) – Este ajuste define el máximo nivel de tensión de
desviación del AVR si el Tipo de Salida está puesto en Tensión.

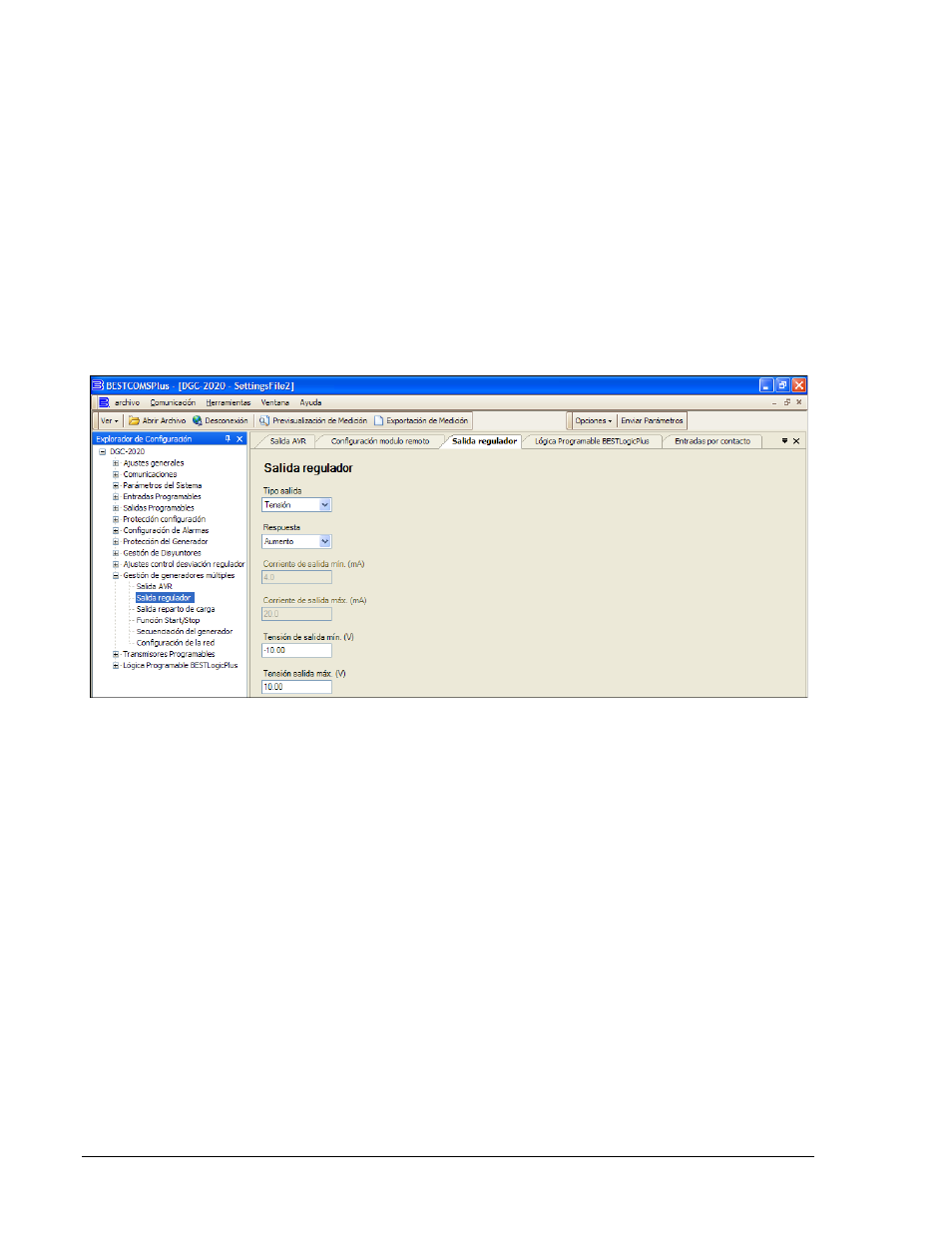

Figura 7-58. Explorador de Configuración, Gestión de Generadores Múltiples, Salida Regulador
e. Configure los parámetros de kW y control de velocidad.
Los ajustes para los parámetros de control de velocidad y kW son encontrados en
BESTCOMSPlus bajo EXPLORADOR DE CONFIGURACIÓN
DGC-2020 AJUSTES
CONTROL DESVIACIÓN AJUSTES CONTROL DESVIACIÓN REGULADOR. Ver Figura
7-59.
Ruta de Navegación HMI: CONFIGURACIÓN > CTL DESVIACIO > CONTROL DESVIÓ
REGUL
7-54 DGC-2020 Instalación 9400272990 Rev X
