Cuando se pierde la potencia de excitación de un generador, éste actúa como un gran inductor. El
generador empieza a absorber grandes cantidades de vars. El 40Q funciona por el principio de que si un
generador empieza a absorber vars por fuera de su curva de capacidad de estado estable, lo probable
es que haya perdido su suministro de excitación normal. El 40Q monitorea la potencia real trifásica
cuando está activa la detección trifásica, o la potencia real monofásica si está activa la detección
monofásica. Compara la potencia reactiva con la curva de respuesta 40Q definida por el ajuste de
excitación 40Q. Consulte la Figura 4-55.

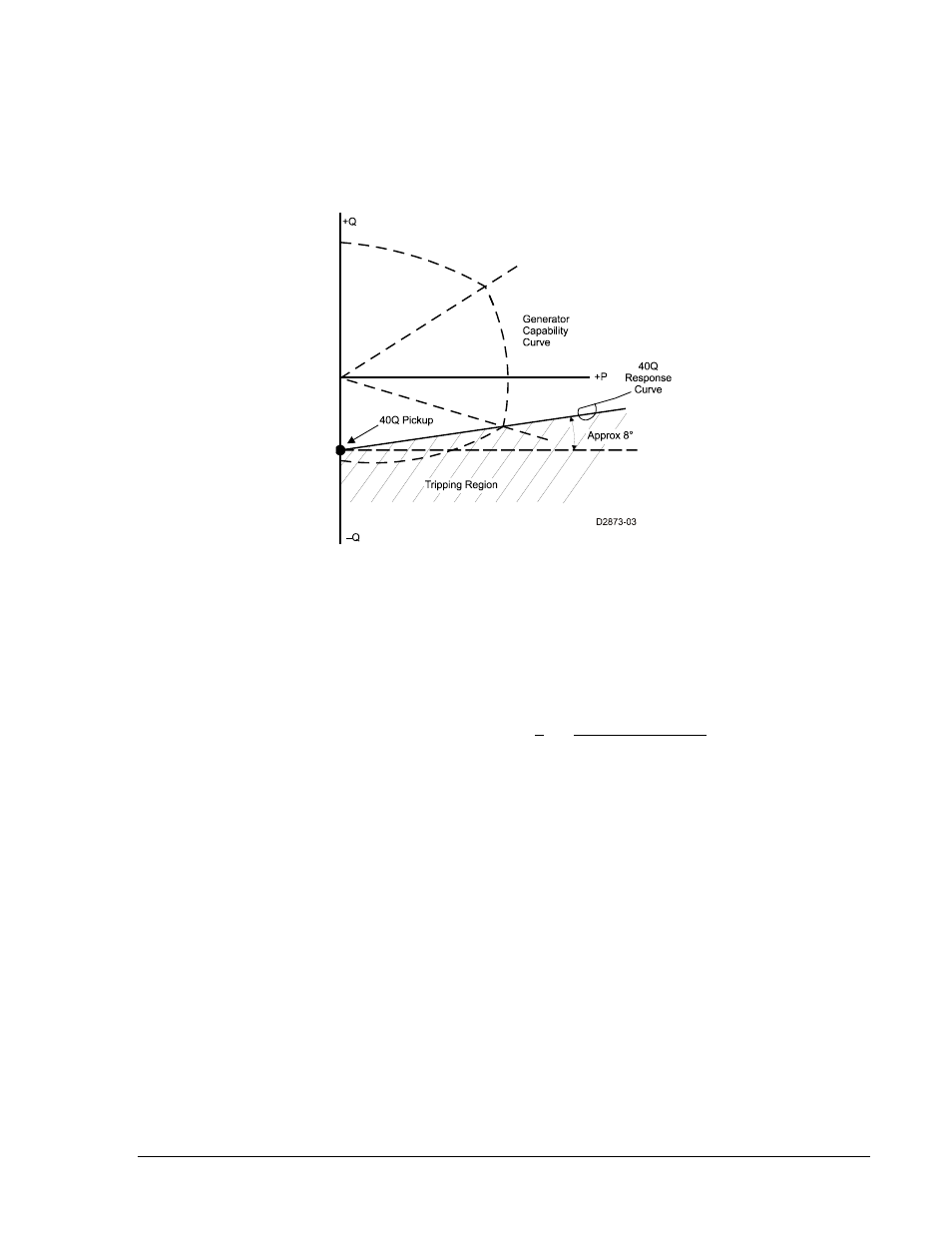

Figura 4-526. Curva de capacidad del generador contra respuesta 40Q
Si la potencia reactiva está dentro de la región de disparo del 40Q a lo largo de la duración del ajuste de
temporización de activación del 40Q
B , se anuncia una pérdida de la condición de excitación. Un anuncio
de pérdida de excitación puede ser seleccionado por el usuario para que dispare una prealarma
°
(advertencia) o una alarma C (parada). El usuario también puede configurar un anuncio de pérdida de
excitación para cerrar una salida programable. El cálculo usado en el DGC-2020 para la región de
disparo es dado por:
𝑇𝑟𝑖𝑝𝑝𝑖𝑛𝑔 𝑅𝑒𝑔𝑖𝑜𝑛 = 40𝑄 𝑃𝑖𝑐𝑘𝑢𝑝 + �
1
8
� ∗ �
𝐴𝑐𝑡𝑢𝑎𝑙 𝑊𝑎𝑡𝑡𝑠 ∗ 100
𝑅𝑎𝑡𝑒𝑑 𝑣𝑎𝑟
�
Donde las unidades de Región de Disparo y el ajuste de excitación 40Q son porcentaje de var nominal.
El ajuste de histéresis D funciona como una pérdida de señal de pérdida de excitación evitando la
interrupción rápida de la salida de excitación.
Se recomiendan temporizaciones de activación B para el disparo. Agregar un ligero retardo ayudará a
asegurar que no ocurran falsas alarmas por condiciones de fallos transitorios u oscilaciones en el
sistema de potencia.
Se desactiva el elemento cuando el parámetro de Configuración de alarma está en “None”/”No hay”. El
estado del elemento está disponible en la lógica programable de BESTlogicPlus cuando se selecciona
“Status Only” / “Estado únicamente”.
Los ajustes de protección de pérdida de excitación de BESTCOMSPlus (DGC-2020, Protección del
generador, Pérdida de excitación) se ilustran en la Figura 4-56.
