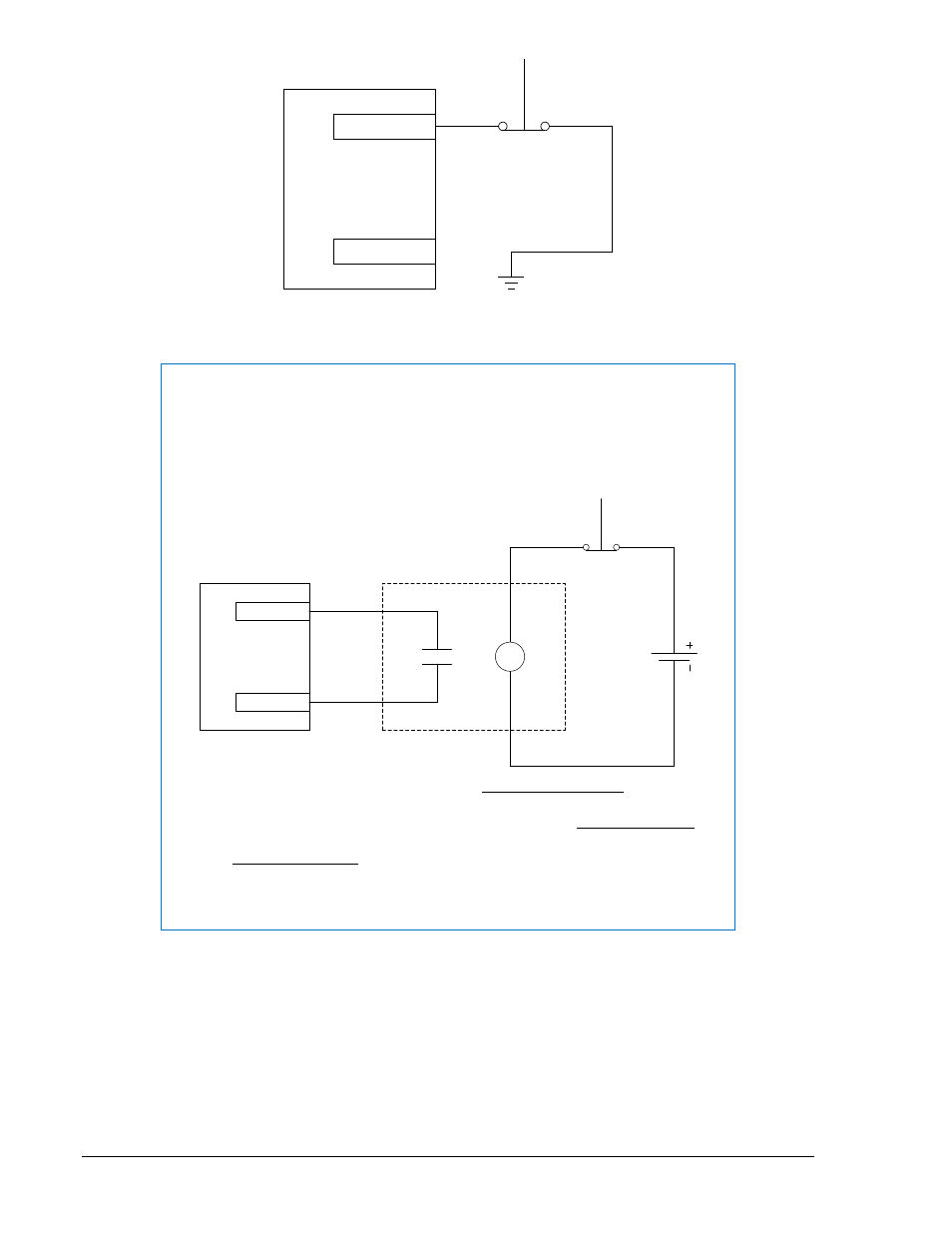

Figura 6-3. Conexiones Entrada de Parada de Emergencia
Figura 6-4. Ilustración de un relé de interposición
Método de Cableado ESTOP Opcional
A continuación se describe un método de cableado opcional para la entrada de parada de emergencia.
Este método ya no es preferido. La entrada de parada de emergencia está diseñada para ser utilizada
con un interruptor normalmente cerrado y reconoce una entrada de parada de emergencia cuando el
circuito corto a través de la entrada se elimina. Consulte la Figura 6-5. El ESTOP puede estar hasta a
22m (75 pies) de distancia del DGC-2020 con una longitud de cable máximo de 45 m (150 pies). Los
terminales de entrada de parada de emergencia se enumeran en la Tabla 6-6
DGC-2020
ESTOP (46)
ESTOP (47)
P0066-19
NOTA
Las unidades con un número de circuito (visible en la parte trasera de la unidad)
inferior a 9400201139 pueden plantear problemas con cables ESTOP de
longitud superior a 2 pies (0,6 m). Un relé de interposición, conectado según la
Figura 6-4, podrá aliviar los problemas potenciales
El tipo del relé hace que cuando la bobina NO está alimentada, los contactos
están abiertos. Al alimentar la bobina, se cierran los contactos del relé. El botón
ESTOP es de tipo normalmente cerrado (es decir cuando NO está pulsado). Se
alimenta siempre la bobina del relé cuando el interruptor ESTOP está cerrado
(cuando NO está pulsado), entonces, los contactos del relé están cerrados
durante el funcionamiento normal. Cuando se pulsa el botón ESTOP, el
interruptor ESTOP se abre y, por consiguiente, los contactos del relé se abren,
parando la unidad.
DGC-2020
Relay
ESTOP (46)
ESTOP (47)
ESTOP Button
P
0053
-93
6-6 DGC-2020 Instalación 9400272990 Rev X
