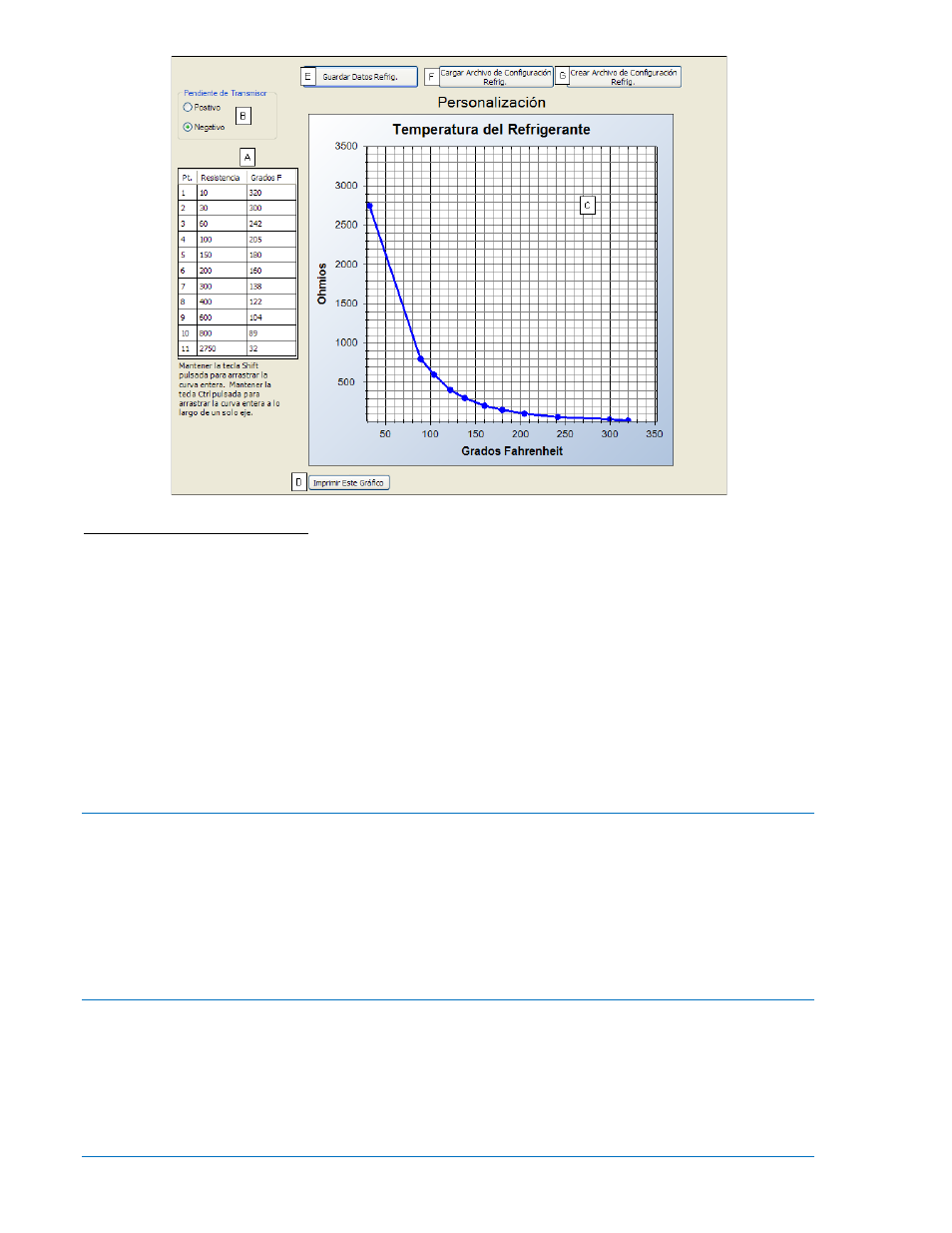

Figura 4-695. Ajustes de los Transmisores Programables
A Puntos del Transmisor: acepta hasta 11 puntos de resistencia del transmisor definidos por el usuario.
B Pendiente del Transmisor: Positiva o Negativa ordena y muestra los puntos del transmisor según el
caso.
C
Curva de Puntos del Transmisor: Plot automático de datos de puntos del transmisor.
D
Impresión del Gráfico: Hacer clic para imprimir la curva de los valores del transmisor.
E Guardar Archivo de Datos del Refrig.: Hacer clic para guardar el archivo que contiene los datos del
transmisor.
F Archivo de Configuración de Carga de Refrig. Hacer clic para borrar los datos del transmisor definidos
por el usuario y volver a los valores determinados por defecto en fábrica.
G Crear Archivo de Configuración de Refrig.: Hacer clic para crear un nuevo archivo de configuración
ingresando los datos de puntos del transmisor.
LÓGICA PROGRAMABLE BESTlogic™Plus
La Lógica Programable BESTlogicPlus se utiliza para ajustar todas las funciones lógicas del DGC-2020.
Para información detallada sobre el uso de BESTlogicPlus, referirse a la Sección 5, BESTlogicPlus
Lógica Programable.
Temporizadores lógicos
Para más detalles sobre la utilización de temporizadores lógicos, referirse a la Sección 5 Lógica
Programable BESTlogicPlus.
ADMINISTRACIÓN DE ARCHIVOS
Un archivo de ajustes contiene todos los ajustes del DGC-2020 incluyendo lógica. Un archivo de ajustes
asume una extensión de “
∗.bst” o “∗.bstx”. Es posible guardar la lógica sólo como un archivo de librería
lógica separado en la pantalla Lógica Programable del BESTlogicPlus. Esto es útil cuando lógica similar
es requerido por varios dispositivos. Una archivo de librería lógica asume una extensión de archivo de
∗.bsl” o “∗.bslx”. Es importante notar que los ajustes y lógica pueden ser subidos al dispositivo
separadamente o junto pero son siempre descargadas juntas. Para más información en el manejo de
archivos de ajustes, referirse la Sección 3, BESTCOMSPlus. Para más información en archivos lógicos,
referirse a la Sección, Lógica Programable de BESTlogicPlus.
