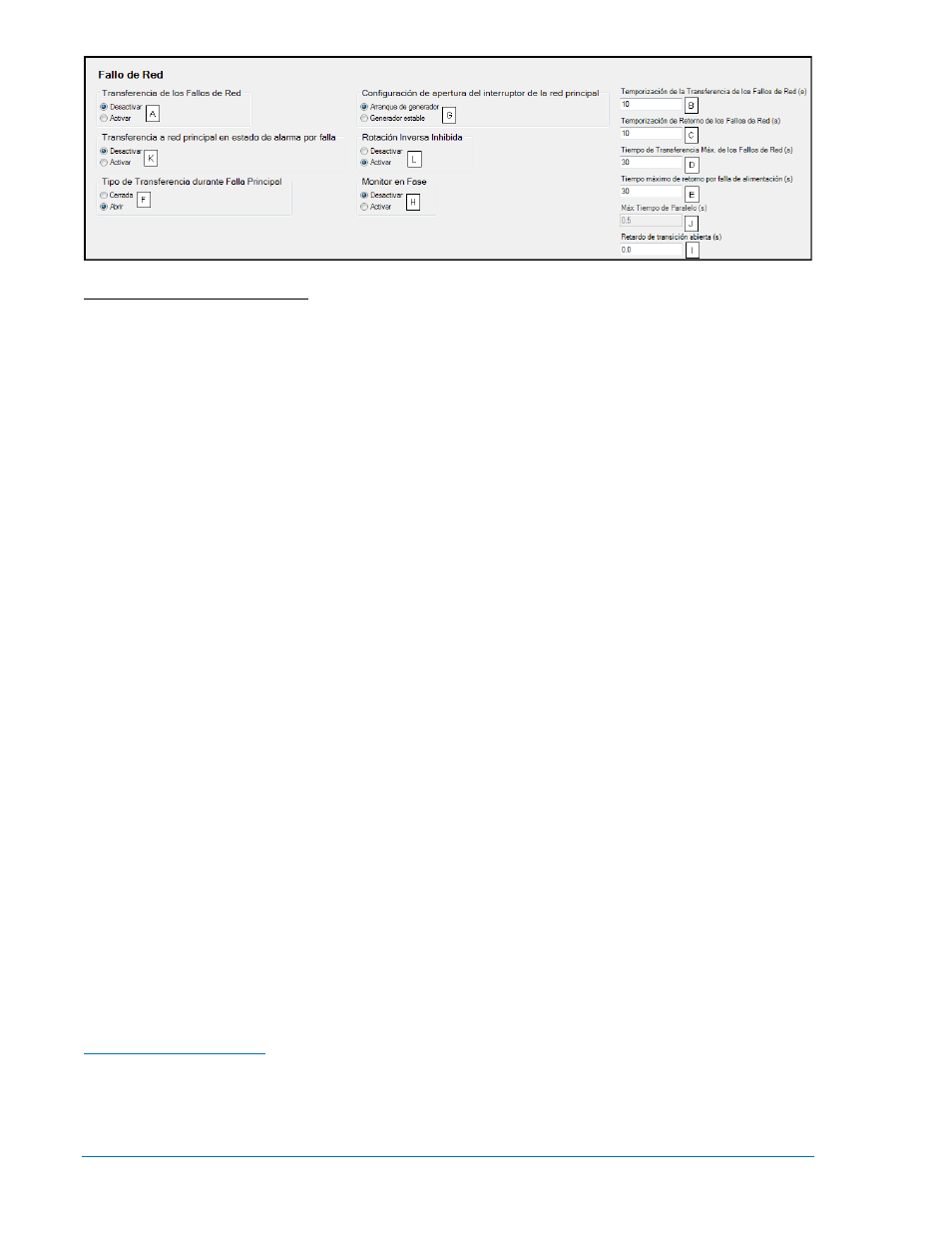

Figura 4-572. Falla de alimentación
A Transferencia de falla de alimentación: Habilitar o Inhabilitar. Este parámetro no se aplica cuando la
frecuencia del generador es 400 Hz.
B Retardo de transferencia de falla de alimentación: puede ser de 0 segundos a 300 segundos en
incrementos de 1 segundo. Este valor especifica el retardo entre la detección de la red de alimentación
fallada y la iniciación de la transferencia al generador.
C Retardo de devolución de falla de alimentación: puede ser de 0 segundos a 1.800 segundos en
incrementos de 1 segundo. Este valor especifica el retardo entre la detección de la red de alimentación
restaurada (estable) y la iniciación de la devolución desde el generador hacia la red de alimentación.
D Tiempo máximo de transferencia de falla de alimentación: puede ser de 10 segundos a 3.700
segundos en incrementos de 1 segundo. Este valor especifica el tiempo máximo que se permite para una
transferencia desde la red de alimentación fallada hasta el generador. Si la transferencia no se realiza en
este tiempo, se anuncia una prealarma de Falla de transferencia de falla de alimentación y la
transferencia se anula. Para eliminar la prealarma, pase al modo APAGADO o presione el botón
Restablecer en el panel frontal del DGC-2020. Tenga en cuenta que el parámetro Tiempo máximo de
transferencia de falla de alimentación debe ser mayor que el tiempo de Retardo de transferencia de falla
de alimentación más el Retardo de activación de sincronización más el Tiempo de espera de cierre de
disyuntor.
E Tiempo máximo de devolución de falla de alimentación: puede ser de 10 segundos a 3.700 segundos
en incrementos de 1 segundo. Este especifica el tiempo máximo que está permitido para una
transferencia de energía del generador a energía de red de principal cuando regresa a la red principal
después de que se ha producido una transferencia fallida a la red principal. Este se debe configurar con
un intervalo de tiempo mayor que el tiempo máximo en paralelo cuando se usan transiciones cerradas.
Además, debe configurarse con un tiempo mayor para que generador disminuya de carga total a sin
carga al transferirse al servicio de energía. Si este cronómetro se agota cuando el DGC-2020 está
intentando transferir desde energía del generador a energía de la red principal después de la devolución
de la red principal, se anunciará una prealarma de falla de devolución de falla de red principal. El DGC-
2020 continuará intentando devolver a la red principal incluso después de que se haya anunciado la
prealarma.
F Tipo de transferencia de falla de alimentación: Cerrado o Abierto.
G Configuración de apertura del disyuntor de alimentación: Arranque del generador o Generador estable.
H Monitor en fase: Habilitar o Inhabilitar.
I Retardo de transición abierta: Puede ser de 0 segundos a 3600 segundos en incrementos de 0,1.
J Tiempo máximo en paralelo: puede ser de 0,1 segundos a 10.000 segundos en incrementos de 0,1
segundo.
K Transferencia a alimentación en estado de alarma: Habilitar o Inhabilitar.
L Inhibición de rotación inversa: Habilitar o Inhabilitar.
Detección del Estado del Bus
Los ajustes de detección de bus son provistos para el sensado del generador y sensado de bus.
Sensado del Generador
El ajuste del Límite de generador Inactivo A es controlado por el Límite de Gen Muerto y el ajuste de la
Temporización de la Activación del Bus Inactivo B . Se identifica un gen inactivo cuando la tensión es
menor que el ajuste límite durante la temporización. Normalmente, no es posible cerrar el interruptor del
generador cuando el generador está muerto. De todos modos, en casos donde es requerido conectarse
a un generador que está “muerto” a un bus que está “muerto” para propósitos de sincronización de
4-86 DGC-2020 Software BESTCOMSPlus ® 9400272990 Rev X
