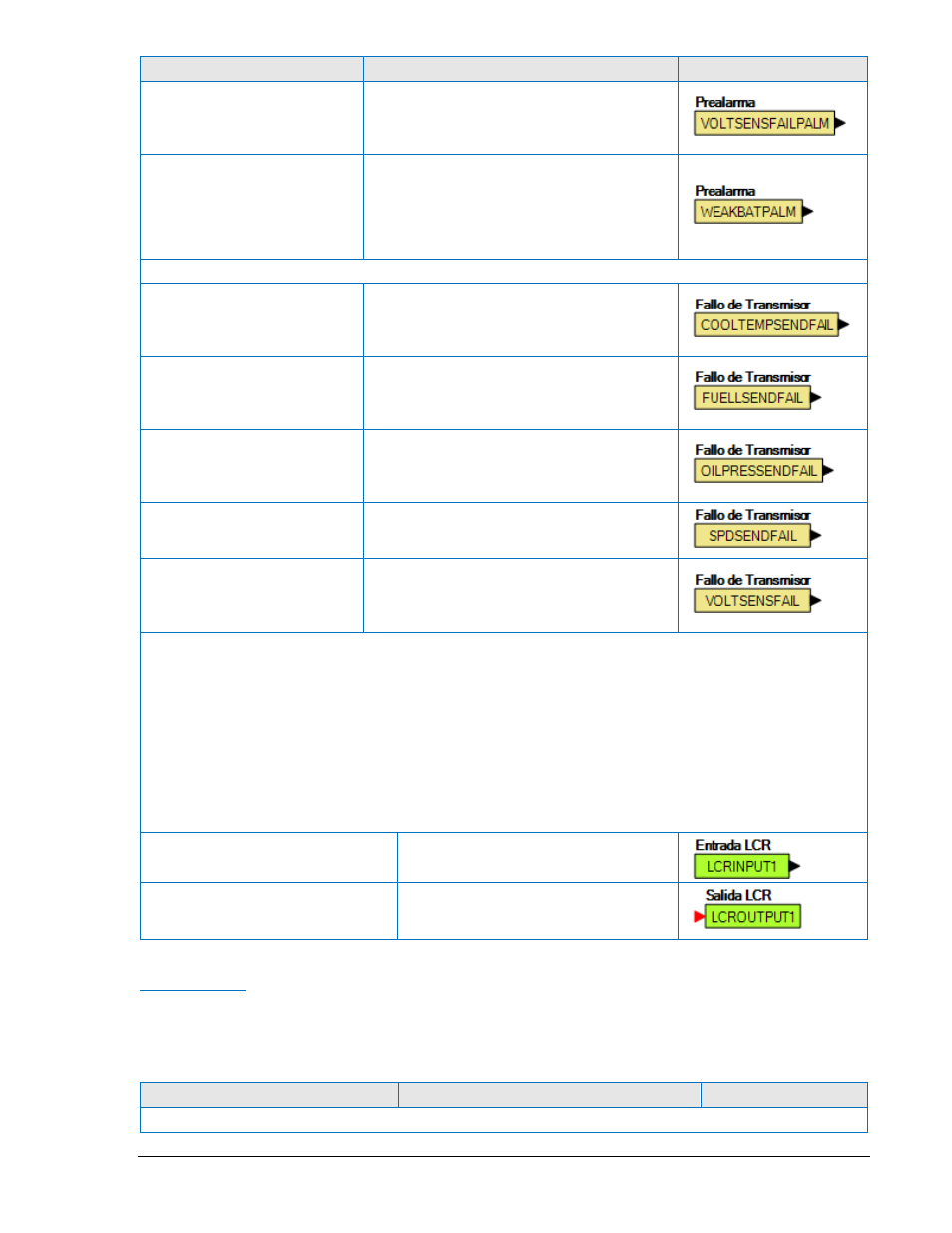

Nombre Descripción Símbolo
Voltage Sensing Fail (fallo en la
detección de tensión)
TRUE cuando el fallo en la detección de la
tensión está configurado como Prealarma y ha
expirado el lapso de temporización de su
activación.
Weak Battery (batería débil)
TRUE cuando se han superado los ajustes de
la Prealarma de tensión débil en la batería.
Transmisores
Coolant Temp Sender Fail (Fallo
del transmisor de temperatura
del refrigerante)
TRUE cuando el fallo del transmisor de la
temperatura del refrigerante está configurado
como Prealarma o Alarma y ha expirado el
lapso de temporización de su activación.
Fuel Level Sender Fail (Fallo del
transmisor del nivel de
combustible)
TRUE cuando el fallo del transmisor del nivel
de combustible está configurado como
Prealarma o Alarma y ha expirado el lapso de
temporización de su activación.
Oil Pressure Sender Fail (Fallo
del transmisor de la presión del
aceite)
TRUE cuando el fallo del transmisor de la
presión del aceite está configurado como
Prealarma o Alarma y ha expirado el lapso de
temporización de su activación.
Speed Sender Fail (Fallo del
transmisor de velocidad) TRUE cuando ha expirado la temporización de
activación del fallo del transmisor de velocidad.
Voltage Sensing Fail (Fallo en la
detección de tensión)
TRUE cuando el fallo en la detección de la
tensión está configurado como Prealarma o
Alarma y ha expirado el lapso de temporización
de su activación.
Relés de control lógico
Los relés de control lógicos (LCR) consisten de salidas y entradas LCR. Puede usar la salida para
terminar el fin “output” de la red lógica, y entonces usar la correspondiente entrada como una entrada
lógica de cualquier otro lado en el esquema lógico. Cuando una salida LCR lógica está activa la
correspondiente entrada LCR es verdadera. EN otras palabras, cuado la salida LCR N (siendo un
número de 1 a 16) la entrada LCR N es también verdadera.
Si tiene un error de “demasiados niveles lógicos” mientras construye una red lógica, las salidas y
entradas LCR puede ser usada como una solución a este problema. Ubique una salida LCR en el final
de una red lógica parcial y entonces use la correspondiente entrada LCR para construir más lógica
que la era previamente posible.
Inputs (Entradas)
Entrada 1-16
Ver descripción arriba.
Outputs (Salidas)
Salida 1-16
Ver descripción arriba.
Componentes
Este grupo incluye Temporizadores de Pérdida de Señales, Circuitos Lógicos y Excitación, así como
Bloques de Comentarios y Latches. El cuadro 5-2 muestra los nombres y descripciones de los objetos
del grupo Componentes.
Tabla 5-2 Grupo Componentes, Nombres y Descripciones
Nombre Descripción Símbolo
Circuitos lógicos
9400272990 Rev X DGC-2020 Lógica Programable BESTlogic™Plus 5-17
