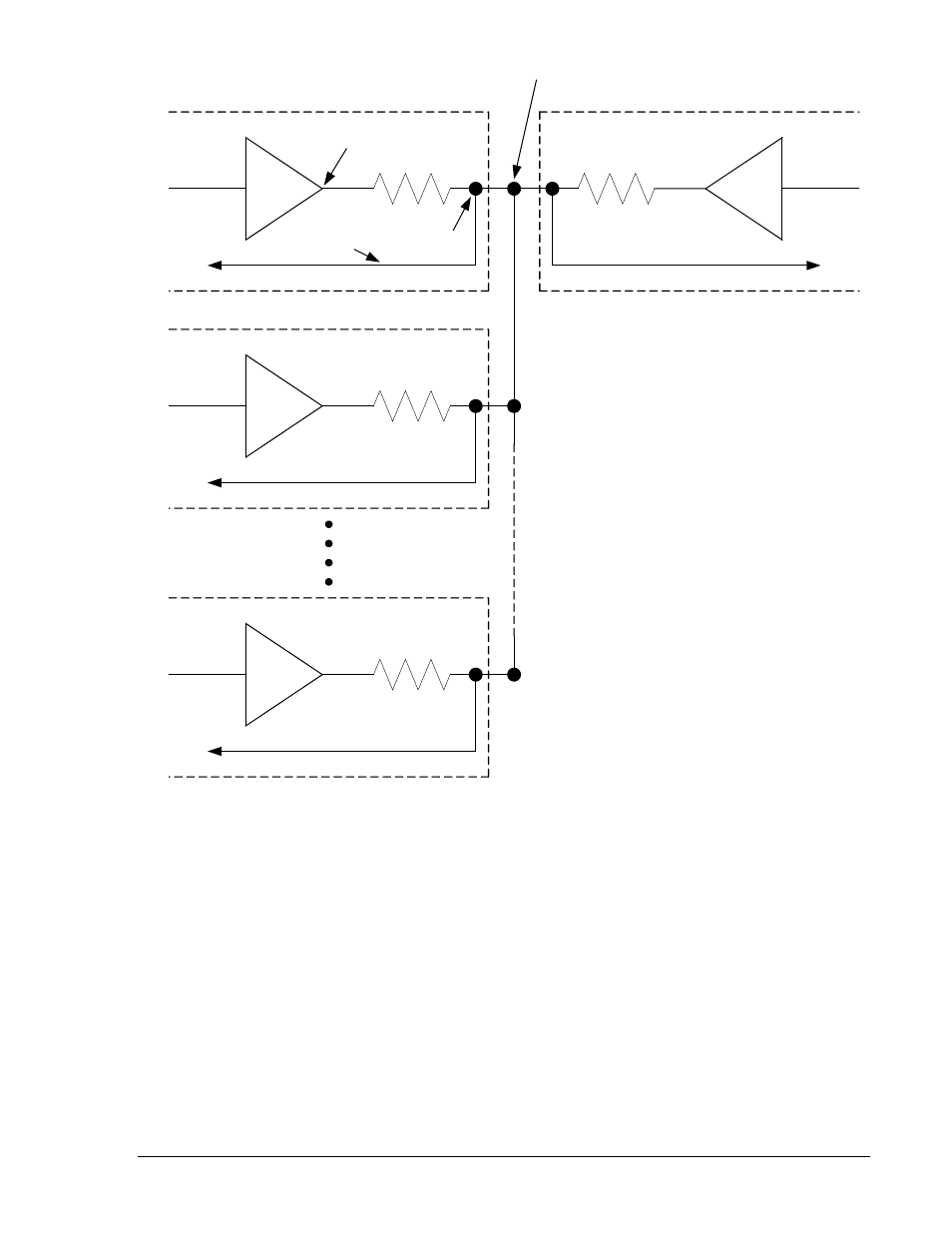

Figura 7-54. Implementación de Línea de Reparto de Carga en un Sistema de N Máquinas
Si una unidad o conjunto de unidades es puesta en paralelo con la red, ellas derivarán su ajuste de
control de kW desde el Nivel de Carga Base (%), sin importar la entrada de la línea de reparto de carga.
El elemento lógico Paralelo a la Red (ParToMains) en la lógica programable del BESTlogicPlus es uso
para indicar al DGC-2020 que está en paralelos a la red.
En resumen, cuando el generador está abierto, el controlador de kW está deshabilito. Cuando el
interruptor del generador está cerrado y la unidad no está en paralelo a la red, la consigna del
controlador de kW es derivada de la línea de reparto de carga. Cuando el interruptor del generador está
cerrado y la máquina está en paralelo con la red, el controlador de kW usa el ajuste Nivel de Carga Base
(%) como su consigna. El estado del interruptor del generador es comunicado al DGC-2020 a través de
una entrada de estado en el bloque del interruptor del generador en la Lógica Programable del
BESTlogicPlus.
Ajustes son provistos para permitir que un generador rampear hacia arriba su generación de kW para
minimizar trastornos en el sistema cuando pasa de un sistema que no tiene reparto de carga. Una
transición similar rampeada hacia abajo es también implementada cuando el generador es traído fuera
de línea.
R R
% KW Load
Unit 1
Load Share
Line Feedback To KW
Controller
Load Share
Line Output
Voltage Proportional
to % KW Load Unit N
Load Share Line junction voltage is
proportional to system % KW load.
R
Unit 2
R
Unit N-1
P0059-37
