e. Temporización de Activación (s) – Este ajuste define la duración que una condición de
Limite 2 debe ser excedida antes de que una alarma o prealarma es anunciada. Este
tiempo es compartido por la detección de ambos Limite Superior 2 y Limite Inferior 2.
Configurando Entradas RTD Remotas en el AEM-2020.
Ruta de Navegación HMI: CONFIGURACIÓN > ENTRADAS PROGRAMABLES > ENTRADAS
TÉRMICAS > RTD IN 1 to 8
Muchos de los ajustes para Entradas RTD Remotas son similares a los ajustes de las Entradas
Analógicas Remotas Ver Figura 7-27

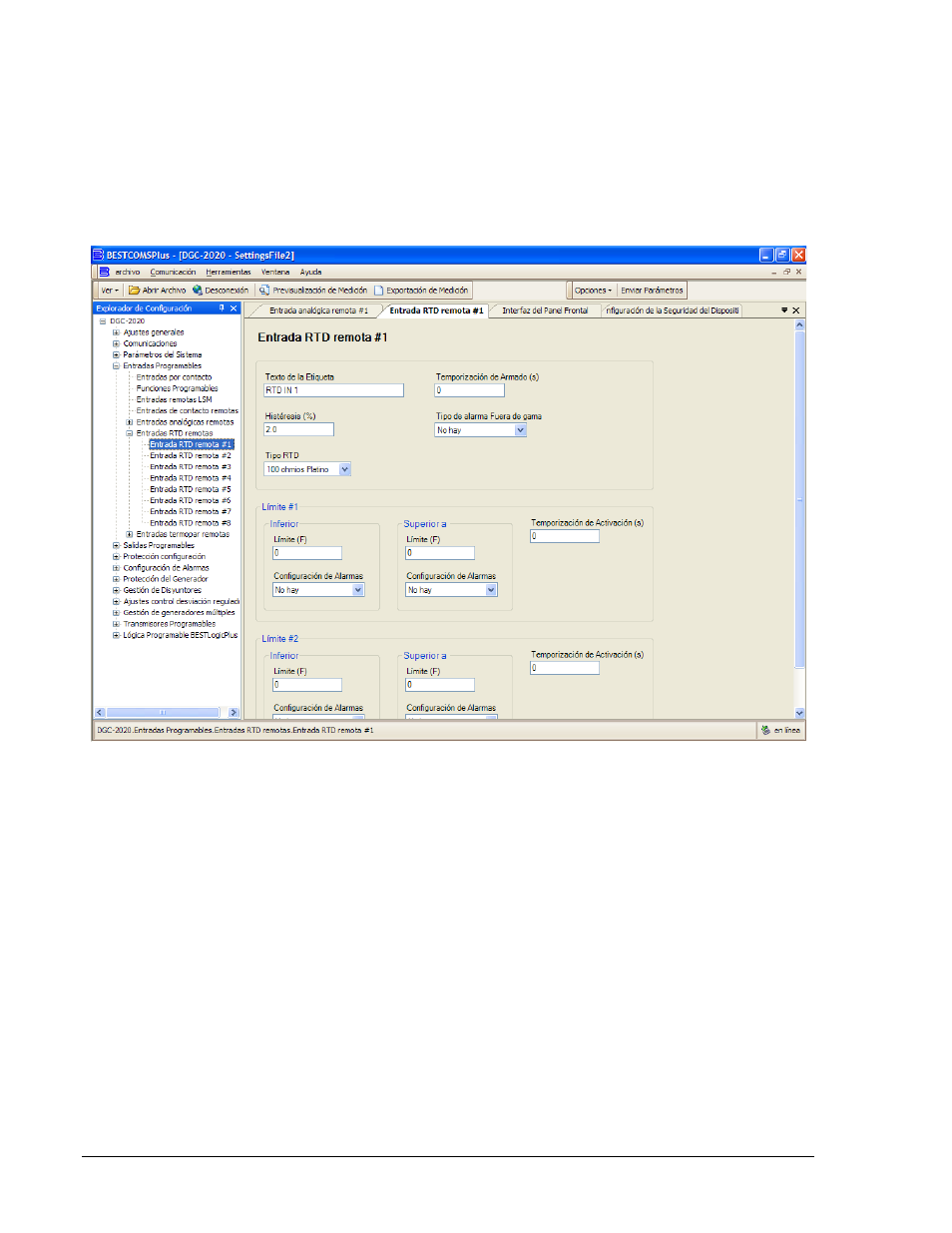

Figura 7-27. Explorador de Configuración, Entradas Programables, Entradas RTD Remotas
Configure los siguientes parámetros:
1. Texto de la Etiqueta – Ingrese texto descriptivo que signifique el uso de la entrada. Este texto
aparecerá junto a la entrada y el estado de alarma y prealarma asociado en la Lógica Programable
del BESTlogicPlus y en el grabador de eventos si cualquiera de los umbrales de entrada de umbrales
están configurados como una Alarma o Prealarma.
2. Histéresis (%) – Ingrese un valor para la histéresis deseada para detección de umbral. Esto ayudará
a evitar detección intermitente de umbrales.
3. Tipo de RTD – Seleccione 100 ohmios Platino o 10 ohmios Cobre para coincidir el RTD que está
manejando la entrada.
4. Temporización de Armado – La Temporización de Armado es el tiempo de espera después del
arranque del motor y antes de que el monitoreo de entrada comienza. Establezca el retardo de
armado a 0 si monitoreo constante es deseado, incluyendo mientras el motor no está corriendo.
Valores distintos de cero causará que la entrada sea monitoreada después del tiempo programable
ha terminado luego del arranque del motor.
5. Tipo de Alarma Fuera de Rango – Una condición de fuera de rango ocurre cuando el DGC-2020
detecta que la entrada está fuera del rango normal del que sería detectado por el tipo de RTD.
Primariamente esto provee indicación el circuito del RTD esta abierto o en corto. Si Solo Estado es
seleccionado, el estado estará disponible a la Lógica Programable del BESTlogicPlus pero ninguna
anunciación ocurrirá.
7-26 DGC-2020 Instalación 9400272990 Rev X
