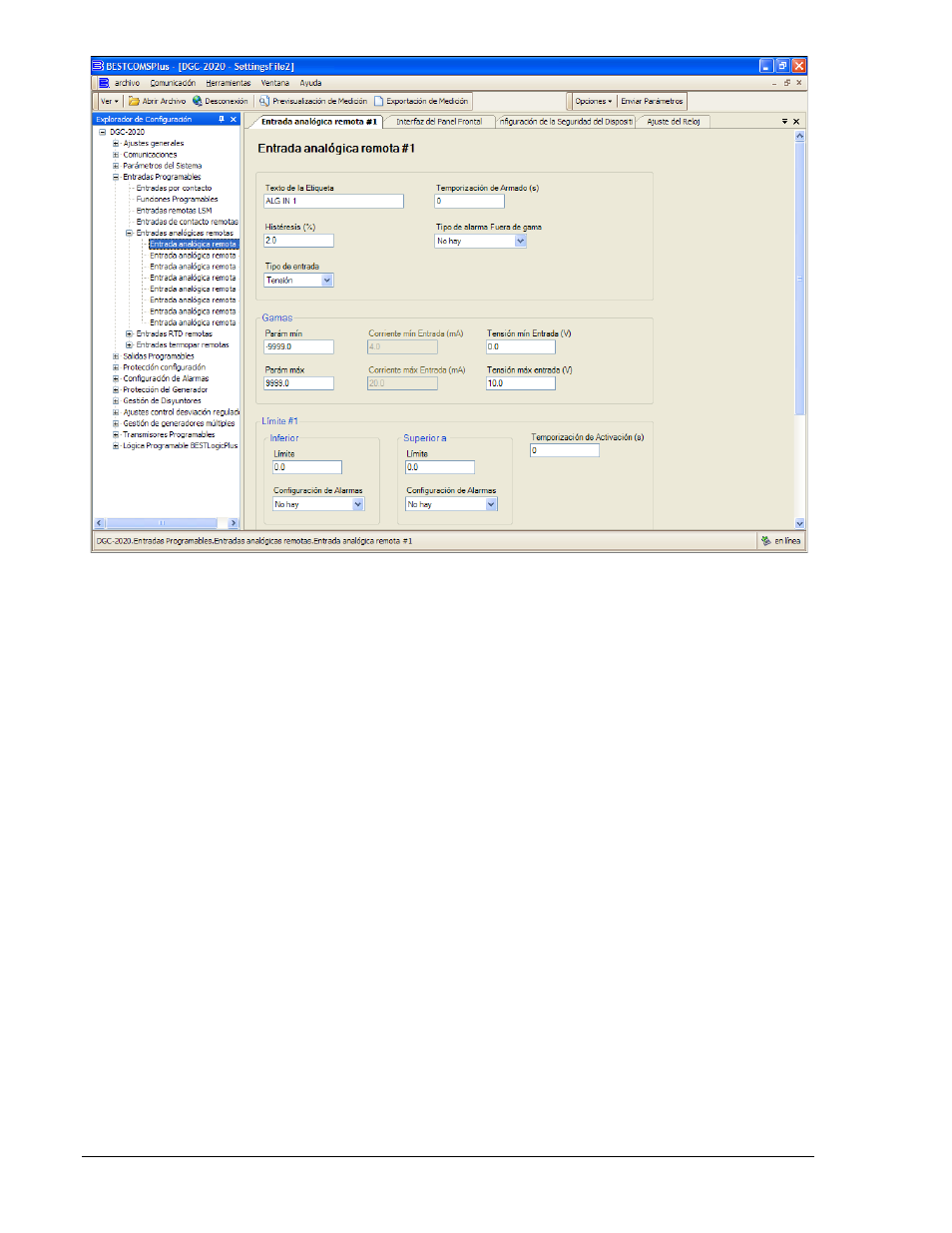

Figura 7-26. Explorador de Configuración, Entradas Programables, Entradas Analógicas
Configure los siguientes parámetros:
1. Texto de la Etiqueta – Ingrese texto descriptivo que signifique el uso de la entrada. Este texto
aparecerá junto a la entrada y el estado de alarma y prealarma asociado en la Lógica Programable
del BESTlogicPlus y en el grabador de eventos si cualquiera de los umbrales de entrada están
configurados como una Alarma o Prealarma.
2. Histéresis (%) – Ingrese un valor para la histéresis deseada para detección de umbral. Esto ayudará
a evitar detección intermitente de umbrales.
3. Tipo de Entrada – Establezca a Tensión para entradas de 0-10 Vdc o Corriente para entradas de 4-
20 mA.
4. Temporización de Armado – La Temporización de Armado es el tiempo de espera después del
arranque del motor y antes de que el monitoreo de entrada comienza. Establezca el retardo de
armado a 0 si monitoreo constante es deseado, incluyendo mientras el motor no está corriendo.
Valores distintos de cero causará que la entrada sea monitoreada después del tiempo programable
ha terminado luego del arranque del motor.
5. Tipo de Alarma Fuera de Rango – Cuando la entrada analógica sale fuera del rango programable
(como se determina en los ajustes de entrada de tensión y corriente Min y Max) una indicación de
fuera de rango es anunciada. Si Alarma o Prealarma es seleccionada, una anunciación ocurrirá. Si
Solo Estado es seleccionado, el estado estará disponible a la Lógica Programable del BESTlogicPlus
pero ninguna anunciación ocurrirá.
6. Parámetro Mínimo (Parám Mín) – Este ajuste define el valor del parámetro medido cuando la entrada
analógica está a su nivel mínimo programado. Si la entrada analógica está por debajo de su nivel
mínimo programado, el parámetro medido será limitado al valor del ajuste Parámetro Mínimo. De
todos modos, el valor de la entrada analógico crudo mostrará la tensión o corriente real medida en la
entrada analógica si está dentro del rango de tensión o corriente que puede ser detectado por el
circuito de entrada.
7. Parámetro Máximo (Parám Max) – Este ajuste define el valor del parámetro medido cuando la
entrada analógica está a su nivel máximo programado. Si la entrada analógica está por encima de su
nivel máximo programado, el parámetro medido será limitado al valor del ajuste Parámetro Máximo.
De todos modos, el valor de la entrada analógico crudo mostrará la tensión o corriente real medida
