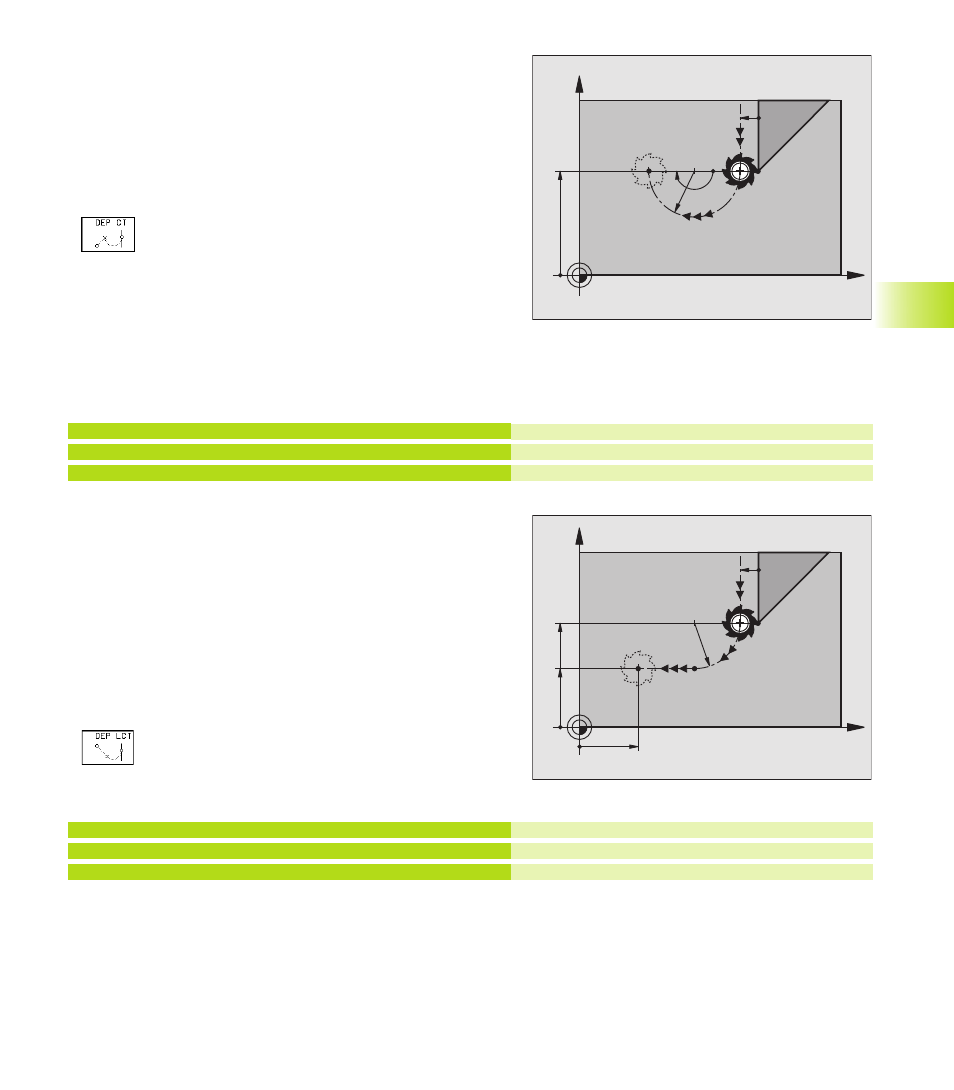

Salida según una trayectoria circular tangente: DEP CT
El TNC desplaza la herramienta según una trayectoria circular desde
el último punto del contorno P
E
al punto final P
N
. La trayectoria
circular se une tangencialmente al último tramo del contorno.
ú
Programar el último tramo del contorno con el punto final P
E
y
corrección de radio
ú
Abrir el diálogo con la tecla APPR/DEP y la softkey DEP LN :
ú
RADIO R de la trayectoria circular
■
La herramienta sale por el lado de la pieza
determinado mediante la corrección de radio:
Introducir R siempre positivo
■
La herramienta debe salir por el lado opuesto de la
pieza, determinado por la corrección de radio:
Introducir R negativo
ú
ANGULO DEL PUNTO CENTRAL CCA de la trayectoria
circular
Ejemplo de frases NC
23 L Y+20 RR F100
24 DEP CT CCA 180 R+10 F100
25 L Z+100 FMAX M2
Salida según una trayectoria circular tangente al
contorno y a una recta: DEP LCT
El TNC desplaza la herramienta según una trayectoria circular desde
el último punto del contorno P
E
a un punto auxiliar P
H
. Desde allí se
desplaza sobre una recta al punto final P
N
. El último tramo del
contorno y la recta de P
H
– P
N
son tangentes a la trayectoria circular.
De esta forma la trayectoria circular está determinada por el radio R.
ú
Programar el último tramo del contorno con el punto final P
E
y
corrección de radio
ú
Abrir el diálogo con la tecla APPR/DEP y softkey DEP LN :
ú
Introducir las COORDENADAS del punto final P
N
ú
RADIO R de la trayectoria circular.
Introducir R positivo
Ejemplo de frases NC
23 L Y+20 RR F100
24 DEP LCT X+10 Y+12 R+8 F100
25 L Z+100 FMAX M2
Ultimo tramo del contorno: PE con correc. de radio
Angulo pto. central =180°, radio tray. circular =10 mm
Retirar Z, retroceso, final del programa
Ultimo tramo del contorno: PE con correc. de radio
Coordenadas P
N
, radio tray. circular = 10 mm
Retirar Z, retroceso, final del programa
X
Y
20
P
N
R0
P
E
RR
R8
180°
RR
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
