183 HEIDENHAIN TNC 426

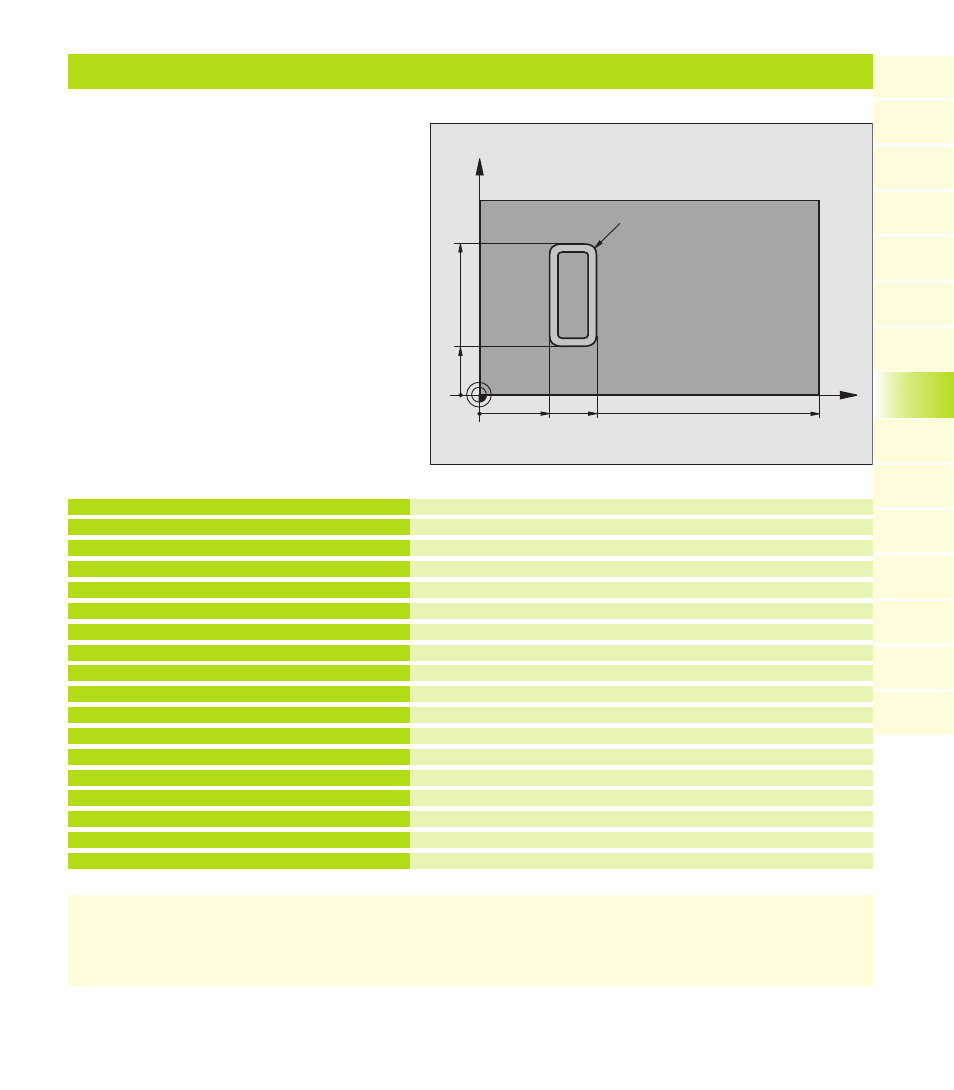

Ejemplo: Superficie cilíndrica
Definición de la hta.
Llamada a la hta. , eje de la hta. Y
Retirar la hta.
Determinar el subprograma del contorno
Determinar los parámetros del mecanizado
Posicionamiento previo de la mesa giratoria
Llamada al ciclo
Retirar la hta. , final del programa
0 BEGIN PGM C27 MM
1 TOOL DEF 1 L+0 R+3,5
2 TOOL CALL 1 Y S2000
3 L Y+250 R0 F MAX
4 CYCL DEF 14.0 CONTORNO
5 CYCL DEF 14.1 LABEL CONTORNO 1
6 CYCL DEF 27.0 SUP. LAT. CILINDRO
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DISTANCIA DE SEGURIDAD
Q10=4 ;PROFUNDIDAD DE PASADA
Q11=100 ;AVANCE PROFUNDIDAD
Q12=250 ;AVANCE FRESADO
Q16=25 ;RADIO
Q17=1 ;MODO ACOTACION
7 L C+0 R0 F MAX M3
8 CYCL CALL
9 L Y+250 R0 F MAX M2
C
Z
157
60
30
20
R7,5
50
8.5 Ciclos SL
