12 Palpadores 3D 270
12.3 Medición de piezas con palpador
es 3D

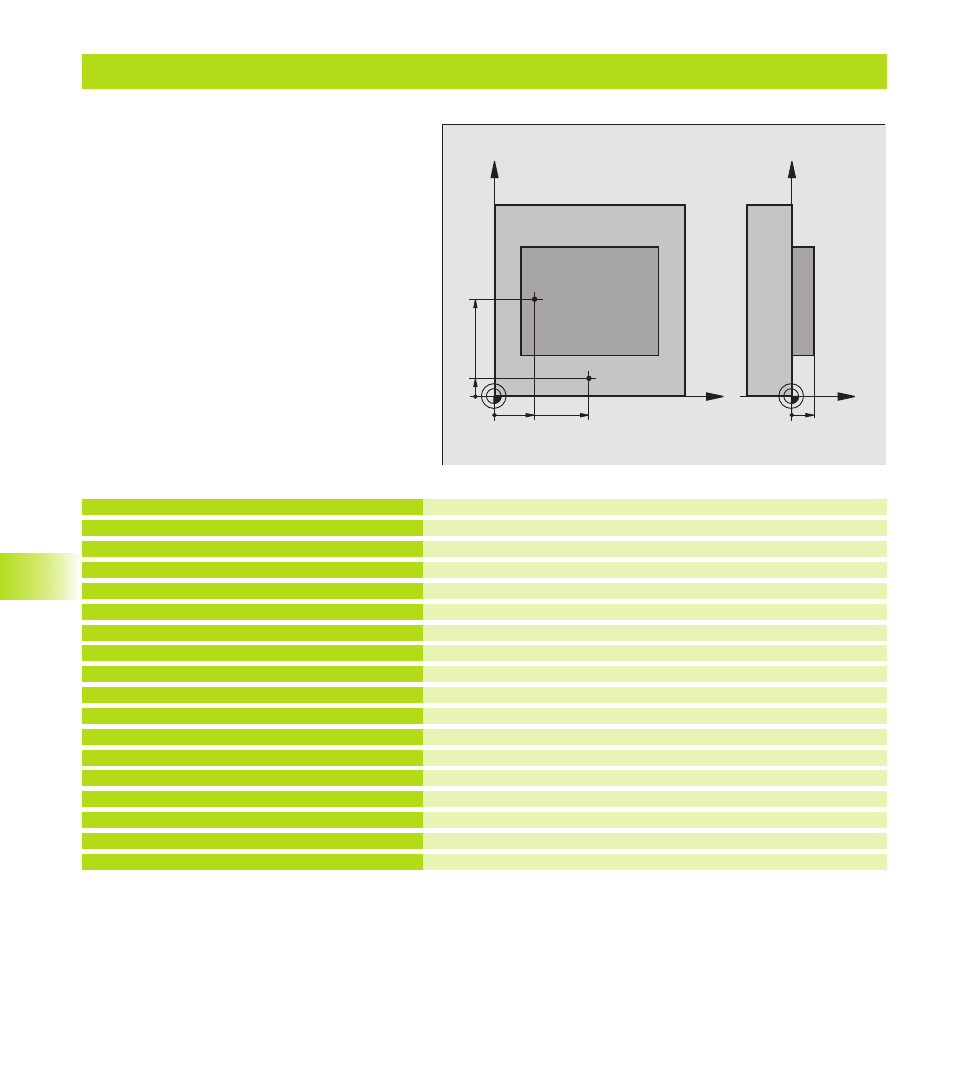

Ejemplo: Determinar la altura de una isla sobre la pieza
Desarrollo del programa
■ Asignar el parámetro del programa
■ Con el ciclo TCH PROBE medir la altura
■ Calcular la altura
X
Y
20
50
10
50
Z
Y
10
0 BEGIN PGM 3DTASTEN MM
1 FN 0: Q11 = +20
2 FN 0: Q12 = +50
3 FN 0: Q13 = +10
4 FN 0: Q21 = +50
5 FN 0: Q22 = +10
6 FN 0: Q23 = +0
7 TOOL CALL 0 Z
8 L Z+250 R0 F MAX
9 TCH PROBE 0.0 SUPERF. REF. Q10 Z-
10 TCH PROBE 0.1 X+Q11 Y+Q12 Z+Q13
11 L X+Q21 Y+Q22 R0 F MAX
12 TCH PROBE 0.0 SUPERF. REF. Q20 Z-
13 TCH PROBE 0.1 Z+Q23
14 FN 2: Q1 = +Q20 - +Q10
15 STOP
16 L Z+250 R0 F MAX M2
17 END PGM 3DTASTEN MM
1er punto de palpación: Coordenada X
1er punto de palpación: Coordenada Y
1er punto de palpación: Coordenada Z
2º punto de palpación: Coordenada X
2º punto de palpación: Coordenada Y
2º punto de palpación: Coordenada Z
Llamada al palpador
Retirar el palpador
Medición de la arista superior de la pieza
Posicionamiento previo para la segunda medición
Medir la profundidad
Calcular la altura absoluta de la isla
Parada en la ejecución del programa: Verificar Q1
Retirar la herramienta, final del programa
