22
3.1 Programación y ejecución de
programas sencillos
El modo de funcionamiento POSICIONAMIENTO MANUAL (MDI)
es apropiado para mecanizados sencillos y posicionamientos previos
de la herramienta. En este modo de funcionamiento se puede
introducir y ejecutar directamente un programa corto en formato
HEIDENHAIN en texto claro o DIN/ISO. El programa se memoriza
en el fichero $MDI. En el POSICIONAMIENTO MANUAL se puede
activar la visualización de estados adicional.
Selecionar el modo de funcionamiento
POSICIONAMIENTO MANUAL
Programar el fichero $MDI como se quiera
Iniciar la ejecución del pgm: tpulsador ext. START
Limitación: La libre programación del contorno FK, los
gráficos de programación y los gráficos de ejecución del
programa no están disponibles. El fichero $MDI no puede
contener ningúna llamada a un programa (PGM CALL).

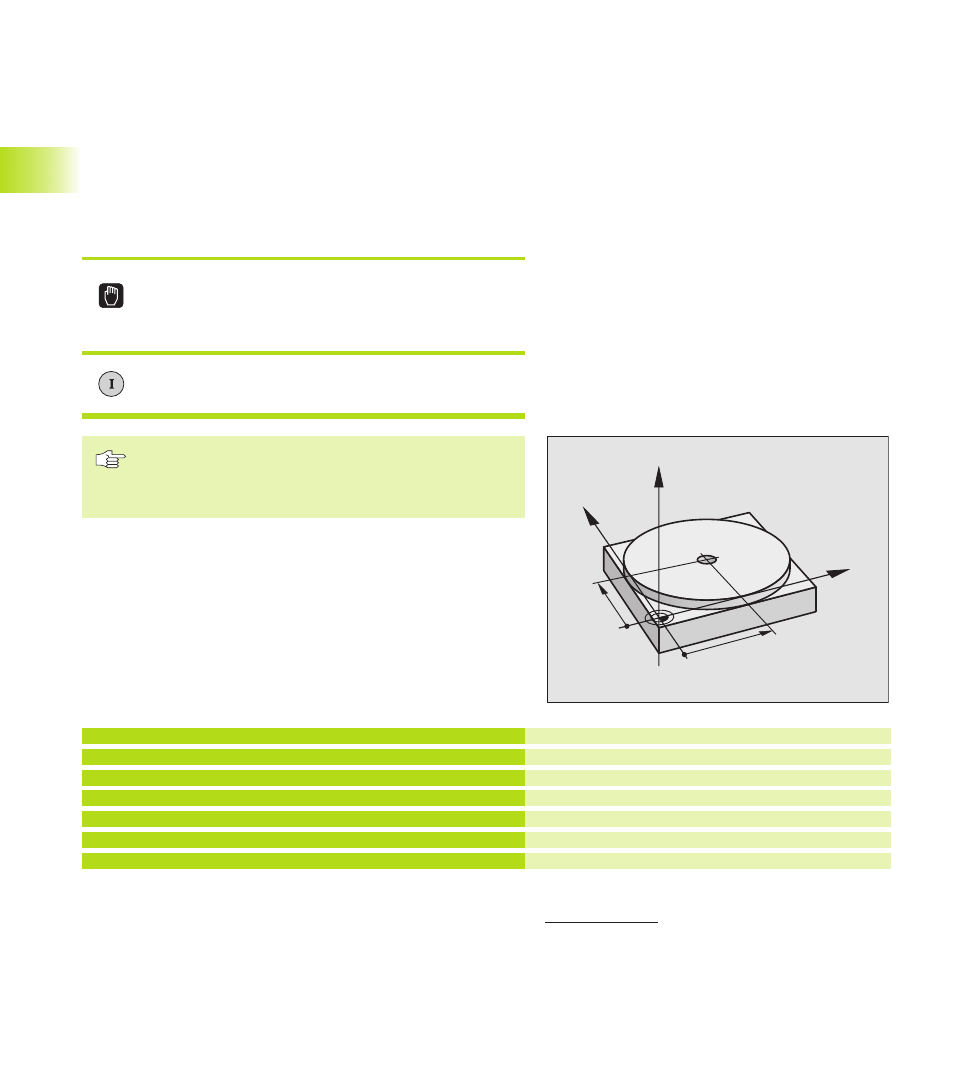

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm. Después de
sujetar la pieza, centrarla y fijar el punto de referencia, se puede
programar y ejecutar el taladro con unas pocas líneas de
programación.
Primero se posiciona previamente la herramienta con frases L
(rectas) sobre la pieza y a una distancia de seguridad de 5 mm
sobre el agujero del taladro. Después se realiza el taladro con el
ciclo 1 TALADRADO PROFUNDO.
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
2 TOOL CALL 1 Z S2000
3 L Z+200 R0 F MAX
4 L X+50 Y+50 R0 F MAX M3
5 L Z+5 F2000
Definir la hta.: herramienta inicial, radio 5
Llamada a la hta.: eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
Retirar la herramienta (F MAX = marcha rápida)
Posicionar hta. con FMAX sobre taladro, cabezal conectado
Posicionar la hta. a 5 mm sobre el taladro
3.1 Pr
ogr
amación y ejecución de mecanizados sencillos
Y
X
Z
50
50
3 Posicionamiento manual
Hta.= herramienta
