8 Programación: Ciclos 138
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
CORRECCION DE RADIO R0.
El signo del parámetro PROFUNDIDAD detemina la
dirección del mecanizado.

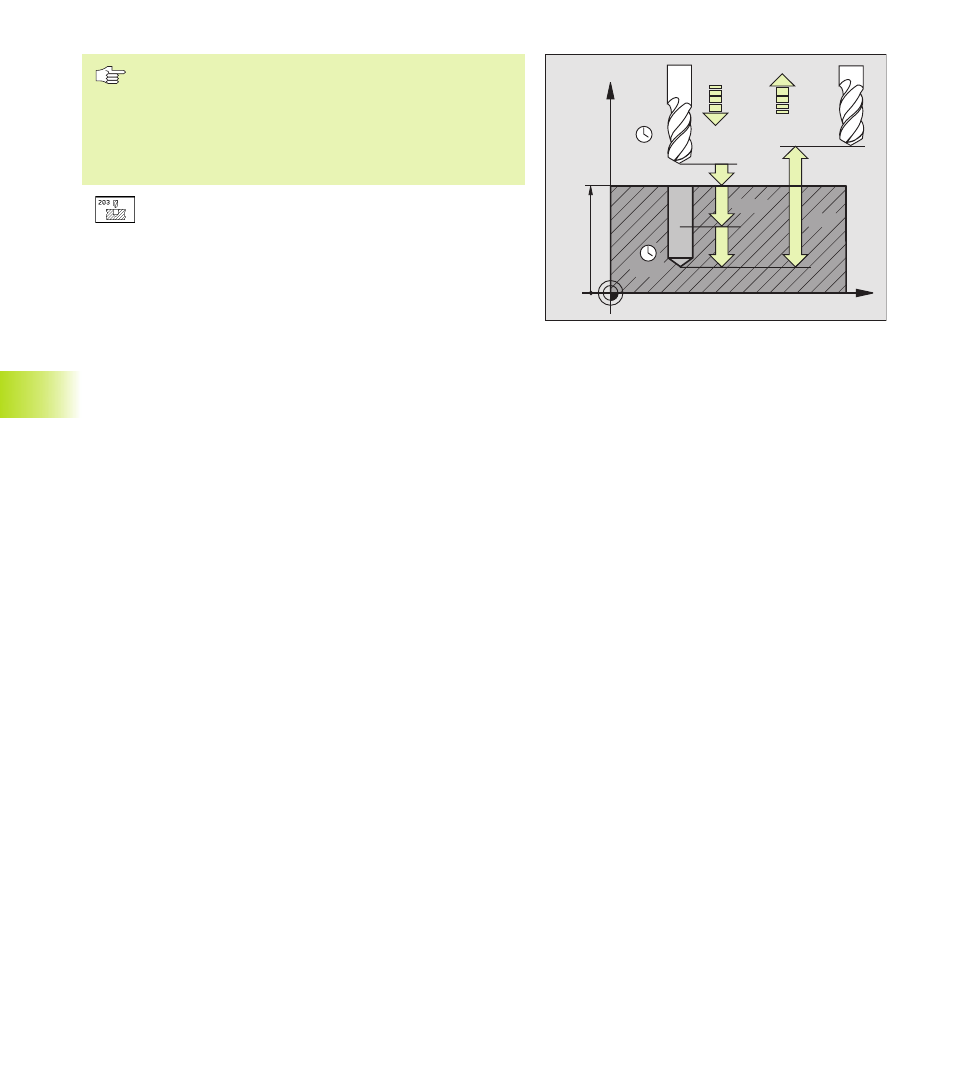

ú DISTANCIA DE SEGURIDAD Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de la
pieza
ú PROFUNDIDAD Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
(extremo del cono del taladro)
ú AVANCE AL PROFUNDIZAR Q206: Velocidad de des-
plazamiento de la hta. en el taladrado en mm/min
ú PROFUNDIDAD DE PASADA Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la pieza.
El TNC se desplaza en un sólo paso de mecanizado a la
PROFUNDIDAD TOTAL cuando:
■ la PROF. DE PASADA y la PROF. TOTAL son iguales
■ la PROF. DE PASADA es mayor a la PROF. TOTAL
La PROFUNDIDAD TOTAL no tiene por que ser múltiplo
de la PROFUNDIDAD DE PASADA
ú TIEMPO DE ESPERA ARRIBA Q210: Tiempo en
segundos que espera la hta. a la distancia de seguridad,
después de que el TNC la ha retirado del taladro
ú COOR. DE LA SUPERFICIE DE LA PIEZA Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª DISTANCIA DE SEGURIDAD Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza.
ú VALOR DE REDUCCION Q212 (valor incremental): Valor
según el cual el TNC reduce la PROFUNDIDAD DE
PASADA en cada pasada
ú Nº DE ROTURAS DE VIRUTA HASTA EL RETROCESO
Q213: Número de roturas de viruta, después de los
cuales el TNC retira la hta. del taladro para soltarla. Para
la rotura de viruta el TNC retira la hta. 0,2 mm cada vez
ú MINIMA PROFUNDIDAD DE PASADA Q205 (valor
incremental): Si se ha introducido un valor de reducción,
el TNC límita la PROFUNDIDAD DE PASADA al valor
introducido en Q205.
ú TIEMPO DE ESPERA ABAJO Q211: Tiempo en segundos
que espera la hta. en la base del taladro
ú AVANCE DE RETROCESO Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en mm/
min. Si se ha introducido Q208=0 la hta. se retira con
FMAX
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.2 Ciclos de taladrado
