14 Funciones MOD 296
Cálculo e introducción del margen de desplazamiento máximo
ú Seleccionar VISUALIZACION DE POSICION REF
ú Llegada a la posición final positiva y negativa deseada de los ejes X,
Y y Z
ú Anotar los valores con su signo
ú Seleccionar las funciones MOD: Pulsar la tecla MOD
ú Introducir la limitación del margen de desplazamiento.
Pulsar la softkey AXIS LIMIT. Introducir los valores
anotados para los ejes COMO LIMITACIONES
ú Abandonar la función MOD: Pulsar la softkey END
La corrección de radios de la hta. no se tiene en cuenta en
la limitación del margen de desplazamiento.
Después de sobrepasar los puntos de referencia, se tienen
en cuenta las limitaciones del margen de desplazamiento y
los finales de carrera de software.
Visualización del punto cero
Los valores visualizados en la pantalla abajo a la izq. son los puntos de
ref. fijados manualmente referidos al punto cero de la máquina. Dichos
puntos de ref. no pueden ser modificados en el menú de la pantalla.
14.12 Visualización de ficheros HELP
Los ficheros HELP (ficheros de ayuda) ayudan al usuario en situaciones
en las cuales se precisan determinados funcionamientos de manejo,
como p.ej. liberar la máquina después de una interrupción de tensión.
También se pueden documentar funciones auxiliares en los ficheros

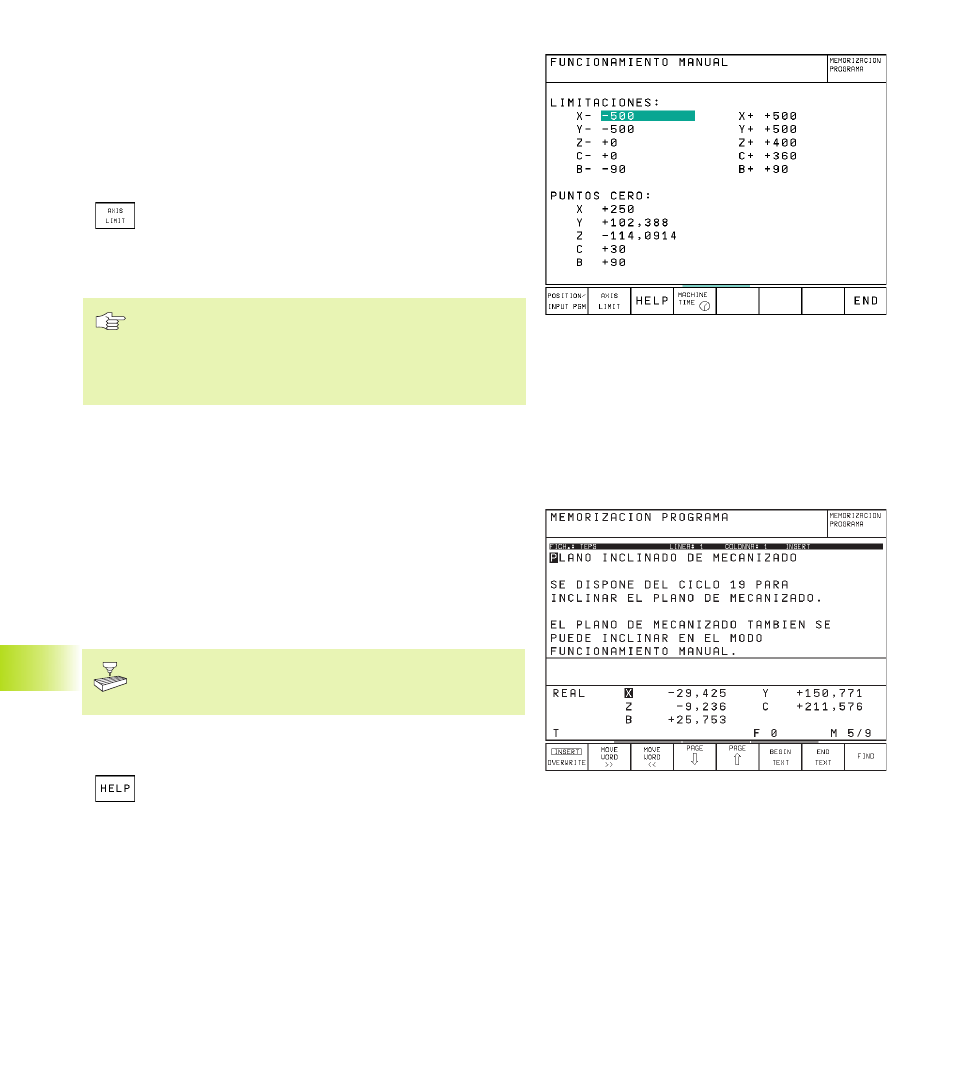

HELP. En la figura de la derecha la visualización muestra un fichero
HELP.
Los ficheros HELP no están disponibles en todas las
máquinas. El constructor de la máquina le dará más
información al respecto.
Selección de FICHEROS HELP
ú Seleccionar la función MOD: Pulsar la tecla MOD
ú
Seleccionar el último fichero HELP activado: Pulsar la
softkey HELP
ú
Si es preciso llamar a la gestión de ficheros y
seleccionar fichero
14.12 V
isualización de fic
her
os HELP
