67 HEIDENHAIN TNC 426
Las coordenadas X,Y, Z para la posición y para la normal a
la superficie NX, XY, XZ deben tener la misma secuencia
en la frase.
La corrección 3D con normales a la superficie es válida
para la indicación de coordenadas en los ejes principales X,
Y, Z.
El TNC no emite un aviso de error cuando las sobremedidas
de la hta. perjudican el contorno.

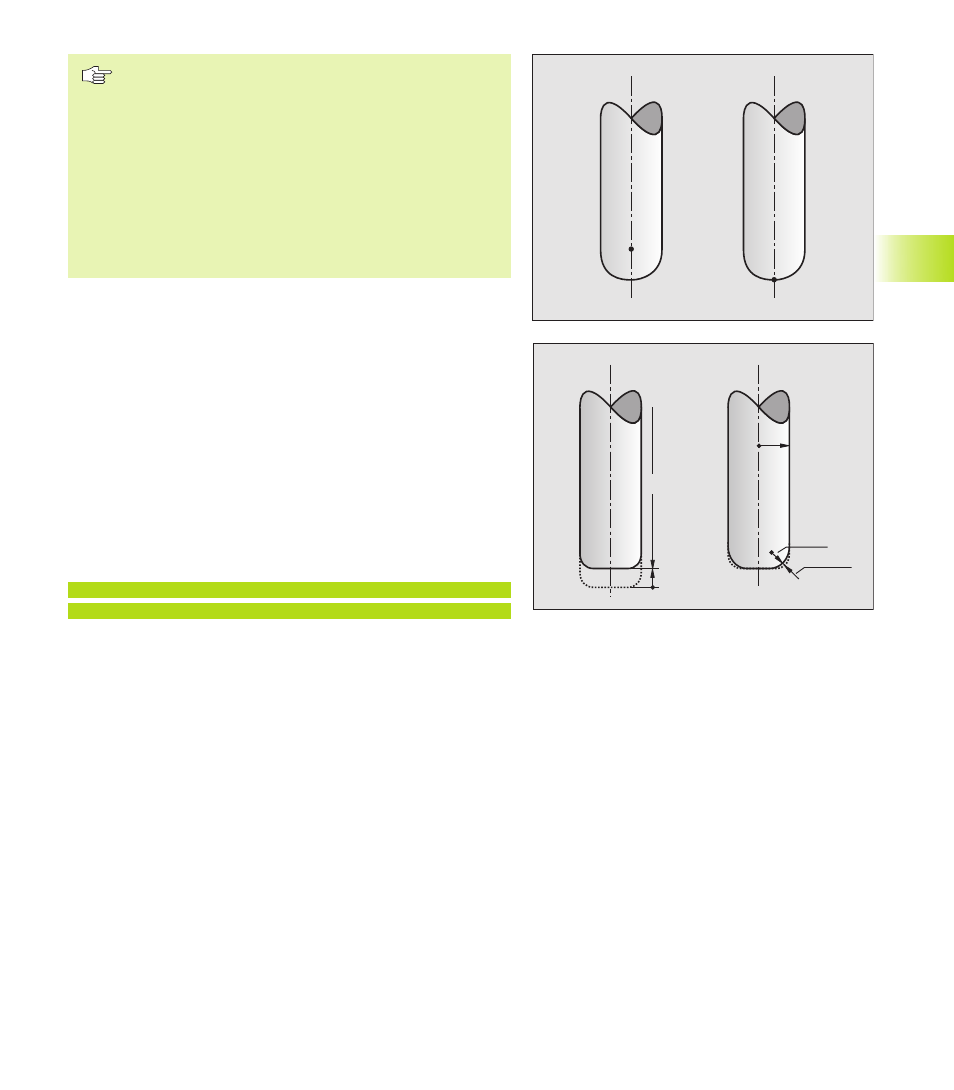

A través de MP 7680 se determina si el sistema CAD ha
corregido la longitud de la hta. mediante el centro de la
bola P
T
o el extremo de la bola P
SP
.
Empleo de otras herramientas: Valores delta
Cuando se emplean herramientas con otras dimensiones a las de la
hta. original se introduce la diferencia de longitudes y radios como
valores delta en la tabla de herramientas:
■ Valor delta positivo DL, DR, DR2
Las dimensiones de la hta. son mayores a las de la hta. original
(sobremedida)
■ Valor delta negativo DL, DR, DR2
Las dimensiones de la hta. son menores a las de la hta. original
(decremento)
El TNC corrige la posición de la hta. con valores delta y normales a
la superficie.
Ejemplo: frase del programa con normales a la superficie
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581
NY+0,0078922 NZ–0,8764339 F1000 M3
LN Recta con corrección 3D
X, Y, Z Coordenadas del punto final de la recta corregidas
NX, NY, NZ Componentes de la normal a la superficie
F Avance
M Función axuliar
El avance F y la función auxiliar M se pueden introducir y modificar
en MEMORIZAR/EDITAR PROGRAMA. Un sistema CAD indica las
coordenadas del punto final de la recta y los componentes de la
normal a la superficie.
5.4 Cor
rección tr
idimensional de la hta.
DL>0
L
R
DR2>0
R2
P
T
P
SP
