8 Programación: Ciclos 174

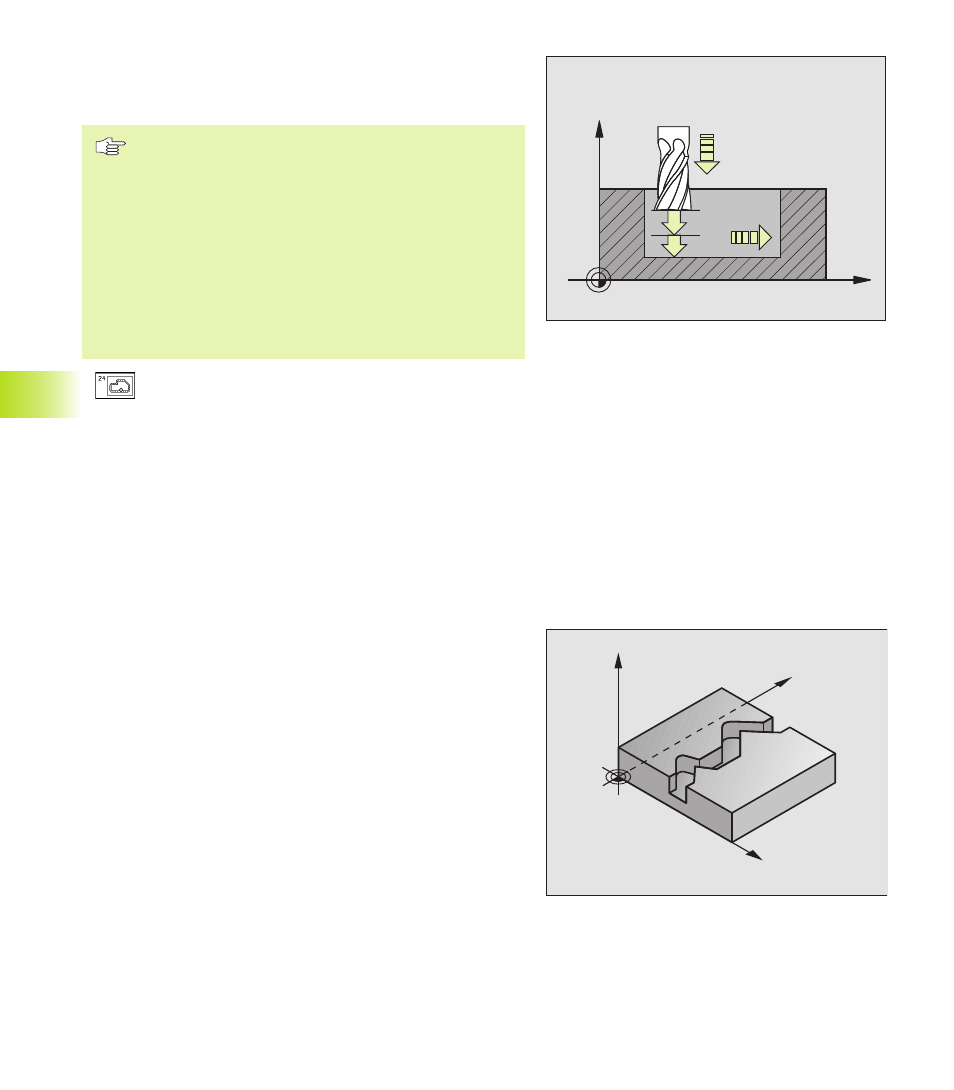

ACABADO LATERAL (ciclo 24)
El TNC desplaza la hta. sobre una trayectoria circular tangente a los
subcontornos, donde cada subcontorno se acaba por separado.
Antes de la programación deberá tenerse en cuenta
La suma de la SOBREMEDIDA DEL ACABADO LATERAL
(Q14) y el radio de la hta. para el acabado, tiene que ser
menor que la suma de la SOBREMEDIDA DEL ACABADO
LATERAL (Q3, ciclo 20) y el radio de la hta. de desbaste.
Si se ejecuta el ciclo 24 sin antes haber desbastado con
el ciclo 22, también es válido el cálculo citado
anteriormente; en este caso se introduce 0 para el radio
de la hta. de desbaste.
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones de
la cajera.
ú SENTIDO DE GIRO ? SENTIDO HORARIO = –1 Q9:
Dirección del mecanizado:
+1: giro en sentido antihorario
–1: giro en sentido horario
ú PROFUNDIDAD DE PASADA Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la pieza
ú AVANCE AL PROFUNDIZAR Q11: Avance para
profundización
ú AVANCE PARA DESBASTE Q12: Avance de fresado
ú SOBREMEDIDA DE ACABADO LATERAL Q14 (valor
incremental): Sobremedida para varios acabados; cuando
Q14=0 se desbasta la última distancia de acabado.
TRAZADO DEL CONTORNO (ciclo 25)
Con este ciclo se pueden mecanizar con el ciclo 14 CONTORNO
contornos “abiertos“: El principio y el final del contorno no coiciden
El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables venta-
jas en comparación con el mecanizado de un contorno abierto con
frases de posicionamiento:
■ El TNC supervisa el mecanizado para realizar entradas sin rebabas y
evitar daños en el contorno. Comprobar el contorno con el test del
gráfico
■ Cuando el radio de la hta. es demasiado grande, se tendrá que
volver a mecanizar, si es preciso, el contorno en las esquinas
interiores
■ El mecanizado se ejecuta en una sola pasada de forma sincronizada
o a contramarcha. El tipo de fresado elegido se mantiene incluso
cuando se realiza el espejo de los contornos
■ Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
■ Se pueden introducir diversas medidas, para realizar el desbaste y
el acabado con varios pasos de mecanizado
Y
X
Z
8.5 Ciclos SL
X
Z
Q11
Q12
Q10
