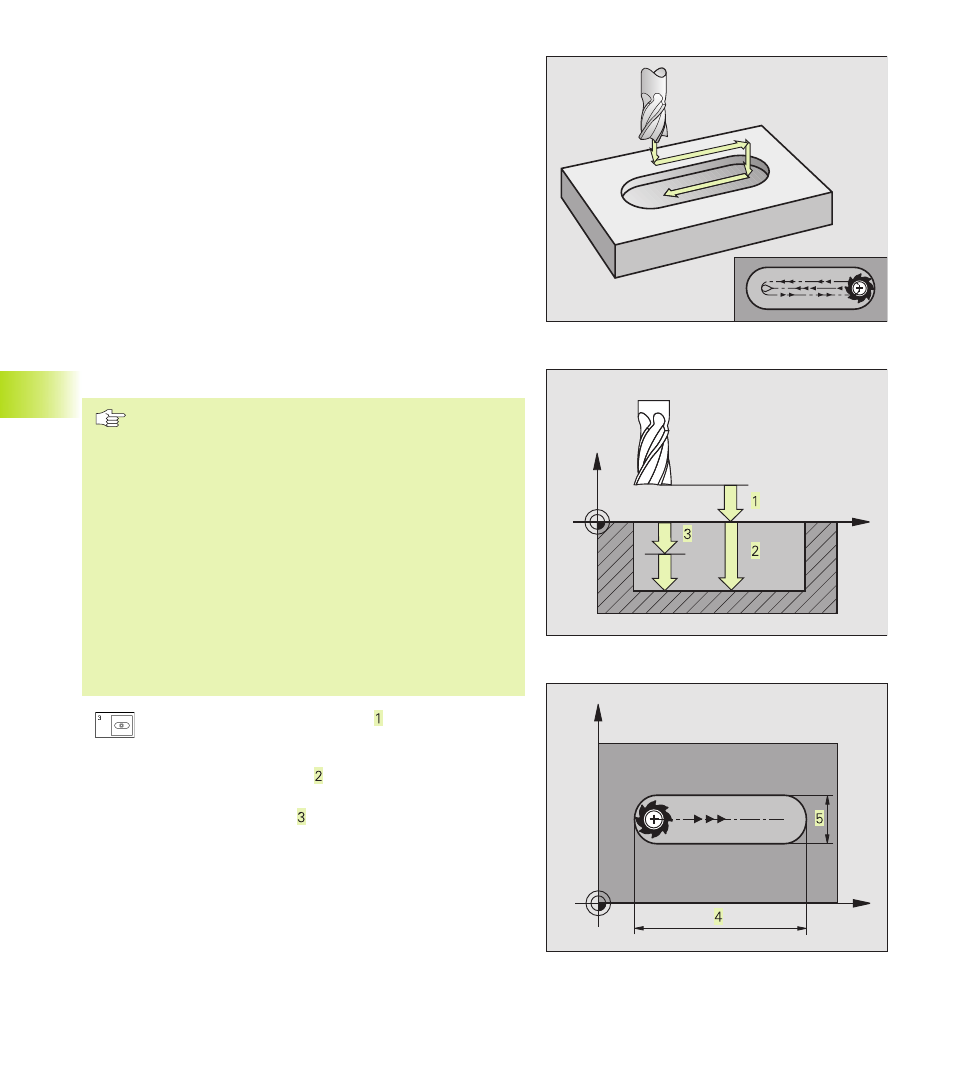

FRESADO DE RANURAS (ciclo 3)
Desbaste
1 La hta. parte de la posición inicial, penetra en la pieza y fresa en
dirección longitudinal a la ranura
2 Al final de la ranura se realiza una PROFUNDIZACION y la hta.
fresa en sentido opuesto.
Este proceso se repite hasta que se alcanza la PROFUNDIDAD
DE FRESADO programada
Acabado
3 La hta. se desplaza en la base de la fresa según una trayectoria
circular tangente al contorno exterior; después se recorre el
contorno en sentido sincronizado al avance (con M3)
4 A continuación la hta. retrocede con FMAX a la DISTANCIA DE
SEGURIDAD
Cuando el número de pasadas es impar la hta. se desplaza de la
DISTANCIA DE SEGURIDAD a la posición inicial.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial en el plano de mecanizado (centro de la ranura)
(LONGITUD LADO 2) y desplazado en la ranura según el
radio de la hta. con CORRECCION DE RADIO R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (DISTANCIA DE SEGURIDAD
sobre la superficie de la pieza)
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado
Emplear una fresa con dentado frontal cortante en el
centro (DIN 844) o pretaladrado en el punto inicial.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a la mitad de la
anchura de la misma.
ú DISTANCIA DE SEGURIDAD (valor incremental):
Distancia entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú PROF. DE FRESADO (valor incremental): Distancia
entre la superficie de la pieza y la base de la cajera
ú PROF. DE PASADA (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza. El
TNC se desplaza a la PROF. en un sólo paso de
mecanizado cuando:
■ la PROF. DE PASADA y la PROF. TOTAL son iguales
■ la PROF. DE PASADA es mayor a la PROF. TOTAL
8.3 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
