8 Programación: Ciclos 148

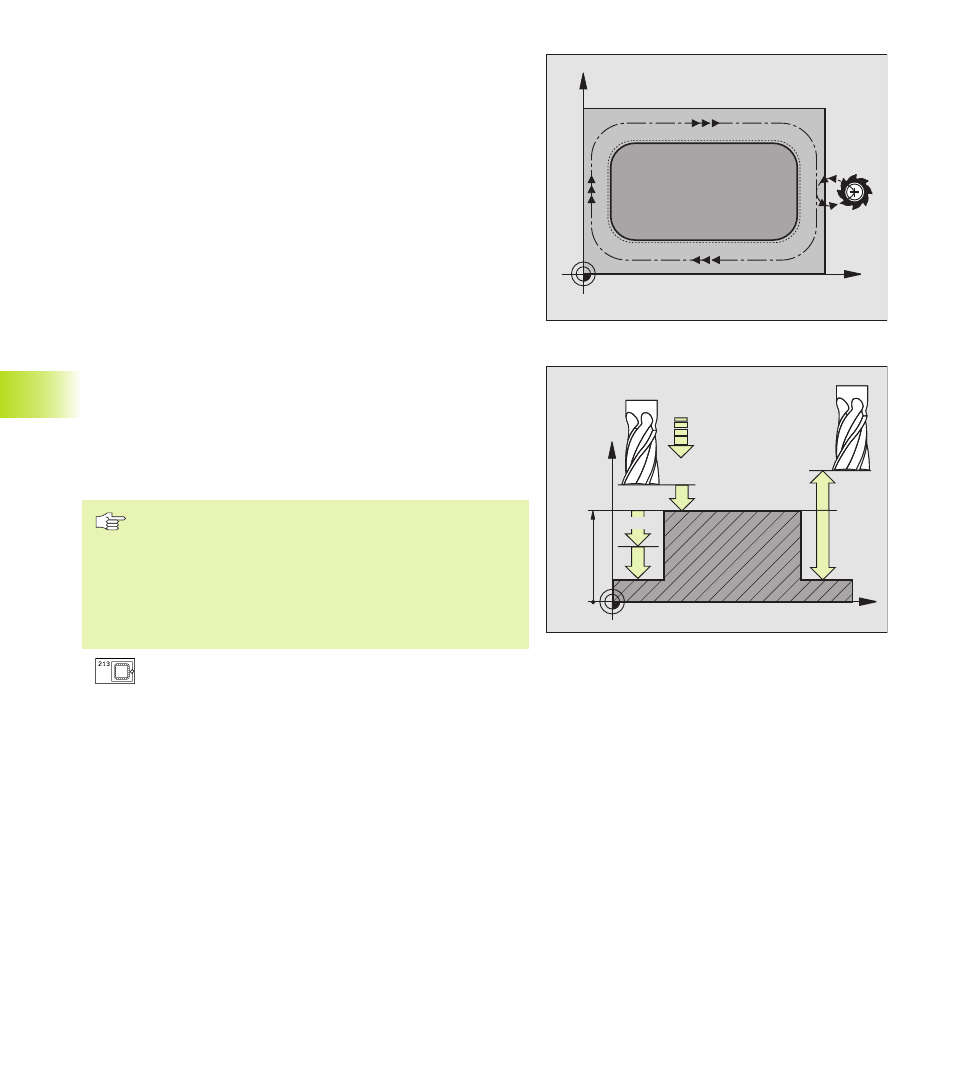

ACABADO DE ISLAS (ciclo 213)
1 El TNC desplaza la hta. en el eje de la misma a la DISTANCIA DE
SEGURIDAD, o, si se ha programado a la 2ª DISTANCIA DE
SEGURIDAD y a continuación al centro de la isla.
2 Desde el centro de la isla la hta. se desplaza en el plano de
mecanizado hacia el pto. inicial del mecanizado. Para el cálculo del
pto. inicial, el TNC tiene en cuenta la sobremedida y el radio de la
hta.
3 En el caso de que la herramienta esté sobre la 2ª DISTANCIA DE
SEGURIDAD, el TNC desplaza la hta. en marcha rápida FMAX a la
DISTANCIA DE SEGURIDAD, y desde allí con el AVANCE PARA LA
PROFUNDIZACION a la primera PROFUNDIDAD DE PASADA.
4 A continuación la hta. se desplaza tangencialmente hacia el contorno
parcialmente acabado y fresa en sentido sincronizado una vuelta
completa
5 Después la hta. sale tangencialmente del contorno, al punto de
partida en el plano de mecanizado
6 Este proceso (2 a 5) se repite hasta alcanzar la PROFUNDIDAD
programada
7 Al final del ciclo, el TNC desplaza la hta. con FMAX a la
DISTANCIA DE SEGURIDAD, o, si se ha programado, a la 2ª
DISTANCIA DE SEGURIDAD y a continuación al centro de la isla
(posición final=posición de partida)
Antes de la programación deberá tenerse en cuenta
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado.
Si se desea fresar la isla completa, deberá emplearse una
fresa con dentado frontal cortante en el centro (DIN 844)
e introducir un valor pequeño para la PROFUNDIDAD DE
PASADA.
ú DISTANCIA DE SEGURIDAD Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú PROFUNDIDAD Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la isla.
ú AVANCE AL PROFUNDIZAR Q206: Velocidad de
desplazamiento de la hta. al profundizar en mm/min.
Cuando se penetra en la pieza, introducir un valor
pequeño. Para una profundización en vacio introducir
un valor mayor
ú PROFUNDIDAD DE PASADA Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza.
ú AVANCE PARA FRESADO Q207: Velocidad de despla-
zamiento de la hta. durante el fresado en mm/min
ú COORD. DE LA SUPERFICIE DE LA PEIZA Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
