193 HEIDENHAIN TNC 426

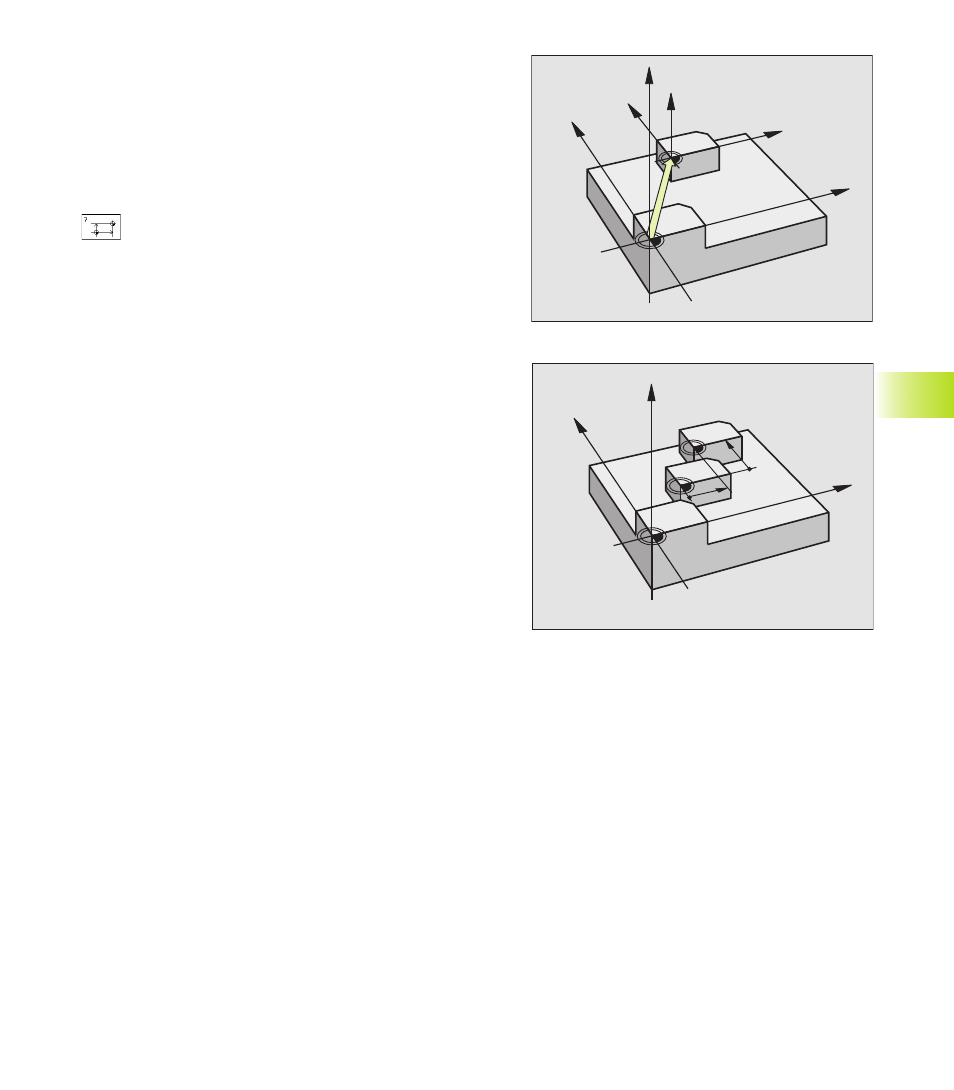

Desplazamiento del PUNTO CERO (ciclo 7)
Con el DESPLAZAMIENTO DEL PUNTO CERO se pueden repetir
mecanizados en cualquier otra posición de la pieza.
Activación
Después de la definición del ciclo DESPLAZAMIENTO DEL PUNTO
CERO, las coordenadas se refieren al nuevo punto del cero pieza. El
desplazamiento en cada eje se visualiza en la visualización de
estados adicional.
ú DESPLAZAMIENTO: Se introducen las coordenadas
del nuevo punto cero; los valores absolutos se refieren
al cero pieza, determinado mediante la fijación del
punto de referencia; los valores incrementales se
refieren al último cero pieza válido; si se desea, éste
puede desplazarse
Anulación
El desplazamiento del punto cero con las coordenadas X=0, Y=0 y
Z=0 elimina el desplazamiento del punto cero anterior.
Gráfico
Si después de un desplazamiento del punto cero se programa un
nuevo BLK FORM, se puede elegir a través del parámetro MP7310,
si el nuevo BLK FORM se refiere al nuevo o al antiguo punto cero.
De esta forma cuando se mecanizan varias piezas se puede
representar gráficamente cada pieza de forma individual.
Visualizaciones de estado
■ La visualización de estados se refiere al punto cero activo
(desplazado)
■ El punto cero indicado en la visualizadión de estados adicional se
refiere al punto de referencia fijado manualmente
8.7 Ciclos par
a la tr
aslación de coor
denadas
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
