277 HEIDENHAIN TNC 426
13.3 Digitalización en forma de meandro
■ Palpador digital: Ciclo de digitalización 6 MEANDRO
■ Palpador analógico: Ciclo de digitalización 16 MEANDRO

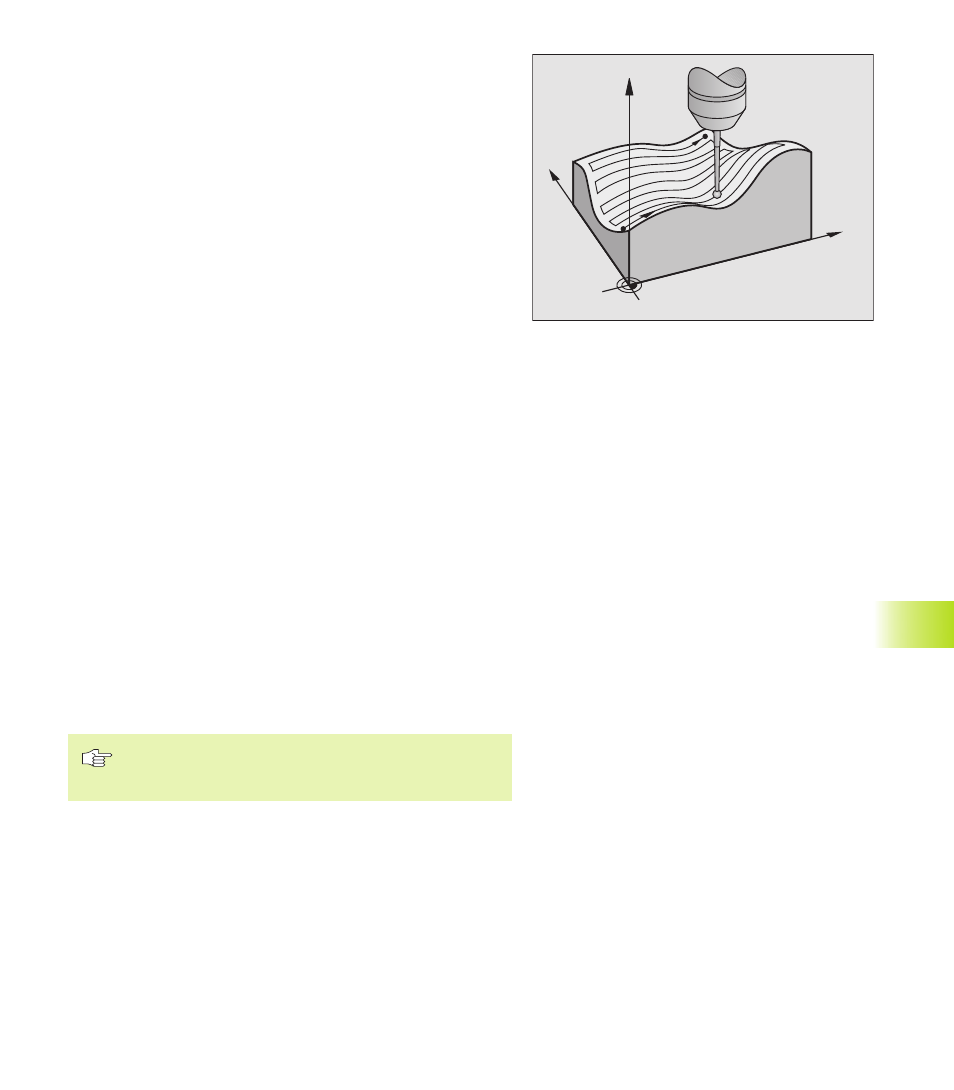

Con el ciclo de digitalización MEANDRO se digitaliza en forma de
meandro una pieza 3D . Este proceso es especialmente apropiado
para piezas relativamente planas. En el caso de que se quieran seguir
procesando los datos digitalizados con el software de evaluación SUSA
de HEIDENHAIN deberá digitalizarse en forma de meandro.
En el proceso de digitalización se selecciona un eje del plano de
mecanizado en el cual el palpador se desplaza en dirección positiva
hasta el límite del campo, partiendo del punto MIN en el plano de
mecanizado. Desde allí el palpador se desplaza según la distancia
entre líneas y a continuación vuelve sobre dicha línea. En el otro
lado de la línea el palpador vuelve a desplazarse según la distancia
entre líneas. Este proceso se repite hasta que se ha palpado todo el
campo.
Al final del proceso de digitalización el palpador retrocede a la
ALTURA DE SEGURIDAD.
En la digitalización con un palpador analógico el TNC memoriza las
posiciones en las cuales se producen cambios de dirección bruscos,
con un máximo de 1000 posiciones por línea. En la siguiente línea el
TNC reduce automáticamente el avance de palpación, cuando el
palpador está en la proximidad de una posición de este tipo. De
esta forma se obtienen mejores resultados de palpación.
Punto de partida
■ Coordenadas del punto MIN en el plano de mecanizado del ciclo 5
CAMPO o del ciclo 15 CAMPO
Coordenadas del eje de la hta. = ALTURA DE SEGURIDAD
■ El TNC alcanza automáticamente el punto inicial: Primero en el eje
de la hta. sobre la ALTURA DE SEGURIDAD y después en el plano
de mecanizado
Llegada a la pieza
El palpador se desplaza hacia la pieza en la dirección negativa del eje
de la hta. Se memorizan las coordenadas de la posición en la cual el
palpador roza la pieza.
En el programa de mecanizado deberá definirse el ciclo
de digitalización CAMPO antes que el ciclo de
digitalización MEANDRO.
13.3 Digitalización en f
o
rma de meandr
o
X
Z
Y
