65 HEIDENHAIN TNC 426

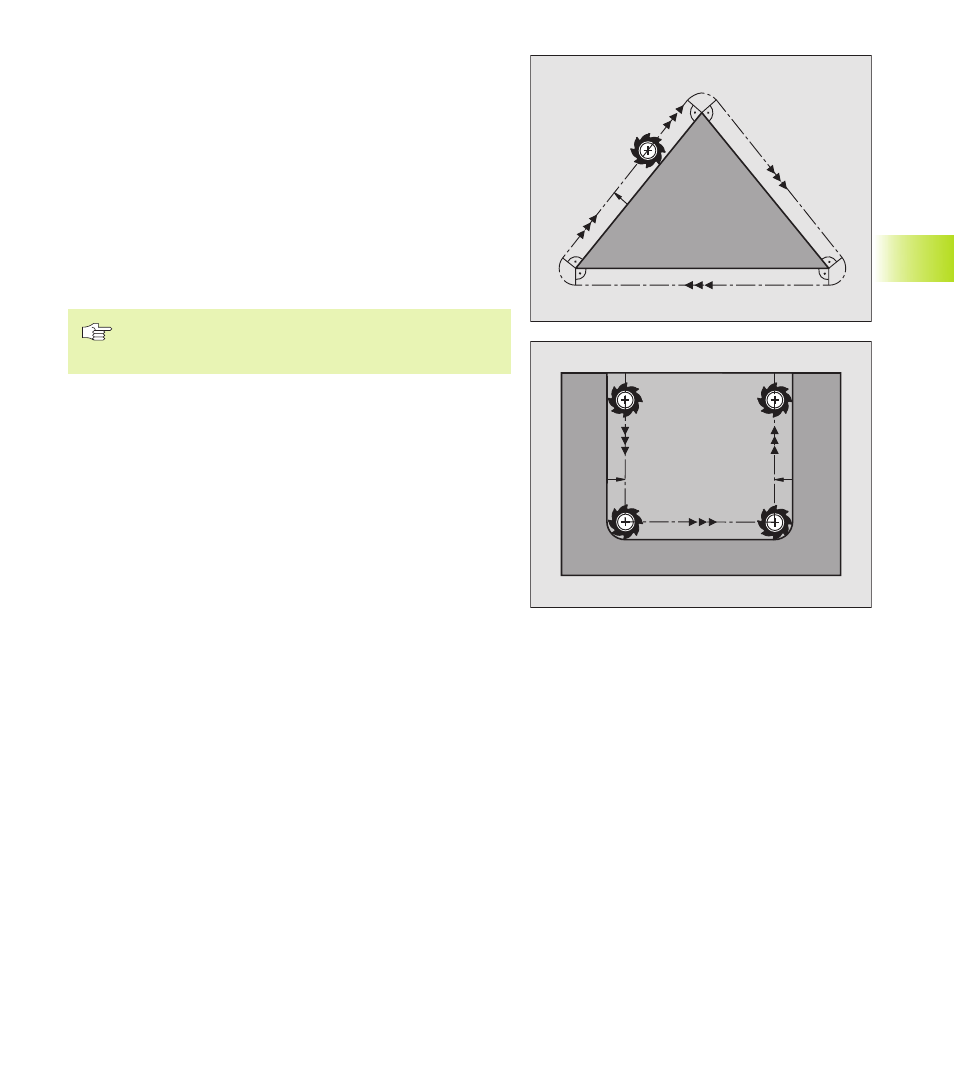

Corrección de radio: Mecanizado de esquinas
Esquinas exteriores
Cuando se ha programado una corrección de radio, el TNC desplaza
la herramienta en las esquinas exteriores según un círculo de
transición y la herramienta se desplaza en el punto de la esquina.
Esquinas interiores
En las esquinas interiores el TNC calcula el punto de intersección de
las trayectorias realizadas según el punto central de la hta.
desplazandose con corrección. Desde dicho punto la herramienta se
desplaza a lo largo de la trayectoria del contorno. De esta forma no
se daña la pieza en las esquinas interiores. De ahí que no se pueda
seleccionar cualquier radio de la hta. para un contorno determinado.
No situar el punto inicial o final en un mecanizado interior
sobre el punto de la esquina del contorno, ya que de lo
contrario se daña dicho contorno.
Mecanizado de esquinas sin corrección de radio
Las funciones auxiliares M90 y M112 influyen en la trayectoria de la
herramienta sin corrección de radio y en el avance en los puntos de
intersección. Véase el capítulo “7.4 Funciones auxiliares para el tipo
de trayectoria.
5.3 Cor
rección de la her
ramienta
RL
RL RL
