4.3 Abrir e introducir programas
Estructura de un programa NC con formato en
texto claro de HEIDENHAIN

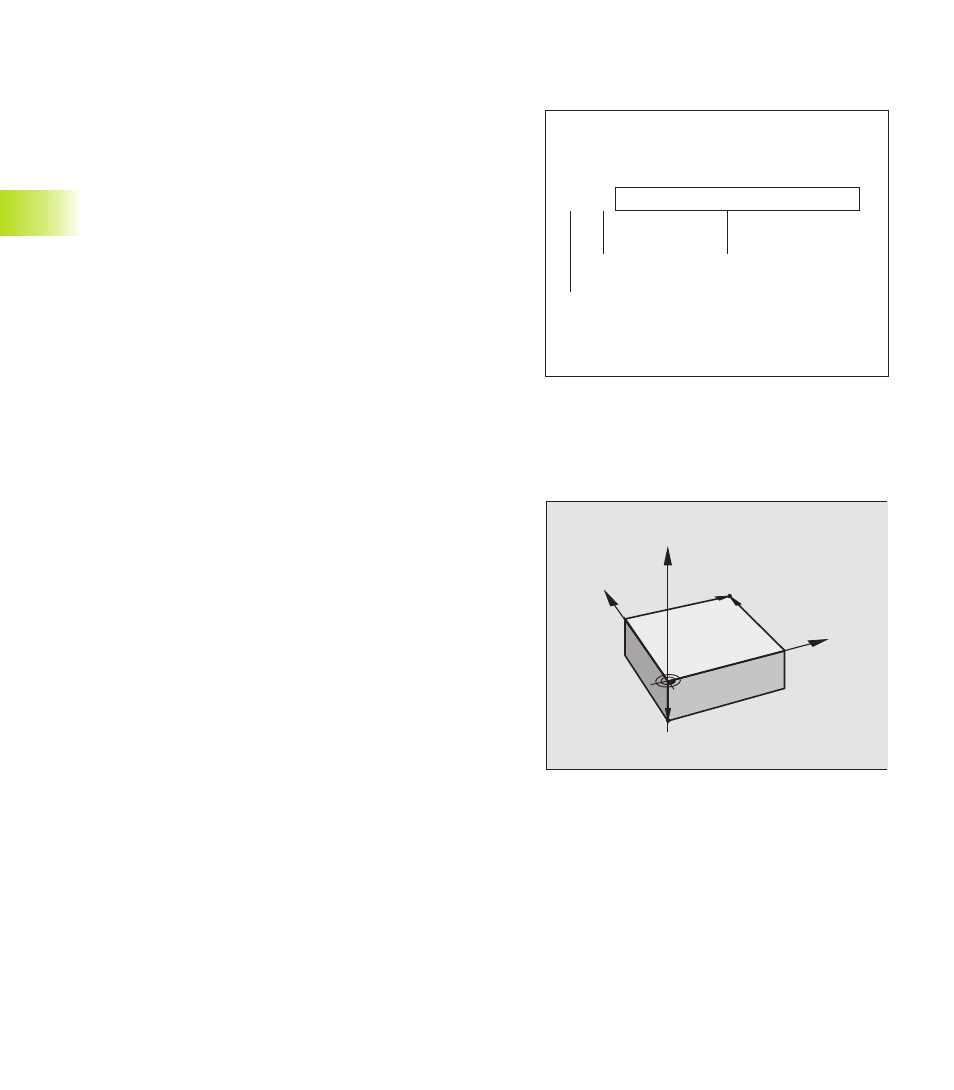

Un programa de mecanizado consta de una serie de frases de
programa. En el dibujo de la derecha se indican los elementos de una
frase.
El TNC enumera automáticamente las frases de un programa de
mecanizado en secuencia ascendente.
La primera frase de un programa empieza con “BEGIN PGM“, el
nombre del programa y la unidad métrica válida.
Las frases siguientes contienen información sobre:
■ la pieza:
■ definiciones de la herramienta y llamadas a la herramienta,
■ avances y revoluciones, así como
■ tipos de trayectoria, ciclos y otras funciones.
La última frase de un programa lleva la indicación “END PGM“, el
nombre del programa y la unidad métrica válida.
Definición del bloque: BLK FORM
Inmediatamente después de abrir un nuevo programa se define el
gráfico de una pieza en forma de paralelogramo sin mecanizar. El
TNC precisa dicha definición para las simulaciones gráficas. Los
lados del paralelogramo pueden tener una longitud máxima de
100 000 mm y deben ser paralelos a los ejes X,Y y Z. Este bloque
está determinado por dos puntos de dos esquinas opuestas.
■ Punto MIN: coordenada X, Y y Z mínimas del paralelogramo;
introducir valores absolutos
■ Punto MAX: coordenada X, Y y Z máximas del paralelogramo;
introducir valores absolutos o incrementales
Frase:
10 L X+10 Y+5 R0 F100 M3
Tipo de trayectoria Palabras
Número de frase
