157 HEIDENHAIN TNC 426

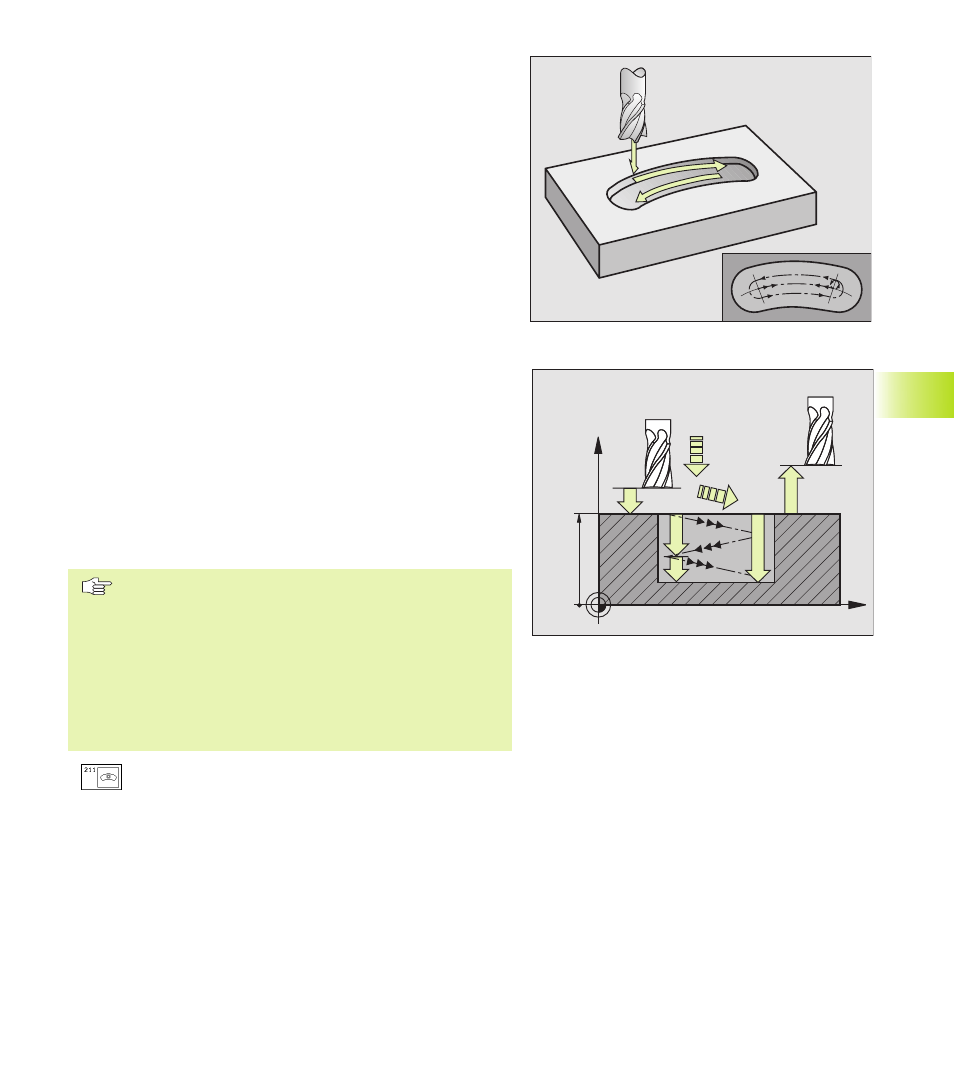

RANURA CIRCULAR con introducción pendular
(ciclo 211)
Desbaste
1 El TNC posiciona la hta. en el eje de la misma a la 2ª DISTANCIA
DE SEGURIDAD y a continuación sobre el punto inicial. El TNC
calcula el punto inicial con los parámetros introducidos en el ciclo;
desde allí posiciona la hta. a la DISTANCIA DE SEGURIDAD
programada sobre la superficie de la pieza
2 La hta. se desplaza con el AVANCE DE FRESADO sobre la
superficie de la pieza; y desde allí la fresa penetra inclinada en la
pieza hasta el otro extremo de la ranura.
3 A continuación la hta. se introduce de nuevo inclinada hasta el
punto inicial. Este proceso (2 a 3) se repite hasta alcanzar la
PROFUNDIDAD DE FRESADO programada
4 El TNC desplaza la hta. a la PROFUNDIDAD DE FRESADO
programada para realizar el fresado horizontal hasta el otro
extremo de la ranura.
Acabado
5 Para el acabado de la ranura el TNC desplaza la hta.
tangencialmente hasta el contorno de acabado. Después se
recorre el contorno en sentido sincronizado al avance (con M3)
6 Al final del contorno la hta. se retira tangencialmente del mismo
7 A continuación la hta. se retira en marcha rápida FMAX a la
DISTANCIA DE SEGURIDAD, y si se ha programado, a la 2ª
DISTANCIA DE SEGURIDAD
Antes de la programación deberá tenerse en cuenta
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
anchura de la ranura
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura. De lo contrario el TNC no puede
realizar la introducción pendular.
ú DISTANCIA DE SEGURIDAD Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú PROFUNDIDAD Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la ranura
ú AVANCE DE FRESADO Q207: Velocidad de desplaza-
miento de la hta. durante el fresado en mm/min
ú PROFUNDIDAD DE PASADA Q202 (valor incremental):
Medida, según la cual la hta. penetra en la pieza con
un movimiento pendular en el eje de la hta.
8.3 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
