12 Palpadores 3D 258
12.1 Ciclos de palpación en los modos de
funcionamiento MANUAL y
VOLANTE ELECTRONICO
El constructor de la máquina prepara el TNC para utilizar
un palpador 3D.
Si se realizan mediciones durante la ejecución del
programa, deberá prestarse atención de que los datos de
la hta. (longitud, radio, eje) se pueden tomar de los datos
calibrados o de la última frase TOOL CALL (selección a
través de MP7411).
En el caso de trabajar, alternativamente con un palpador
digital y otro analógico, deberá tenerse en cuenta:
■ que esté seleccionado correctamente el palpador a
través de MP 6200
■ que nunca estén conectados a la vez en la máquina el
palpador digital y el analógico
El TNC no puede determinar que palpador está
realmente ajustado al cabezal.

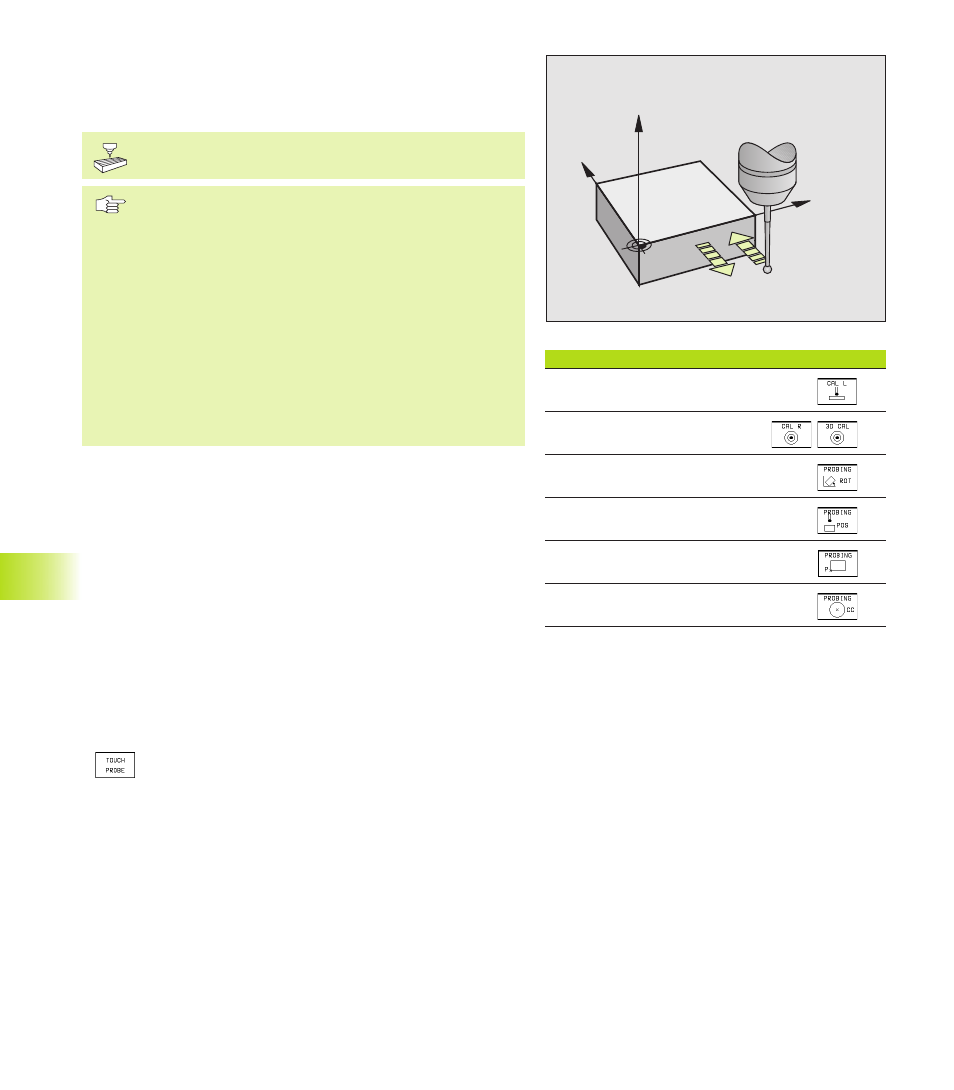

Durante los ciclos de palpación después de accionar el pulsador
externo de arranque STAR, el palpador 3D se desplaza sobre la
pieza paralelo al eje. El constructor de la máquina determina el
avance de palpación: Véase la figura de la derecha. Cuando el
palpador 3D roza la pieza
■ emite una señal al TNC: Las coordenadas de la posición palpada
se memorizan
■ se para el palpador 3D
■ retrocede en marcha rápida a la posición inicial del proceso de
palpación
El TNC emite un aviso de error si no se desvía el vástago a lo largo
del recorrido determinado (recorrido: MP6130 para palpador digital y
MP6330 para palpador analógico).
Selección de la función de palpación
ú Seleccionar el modo de funcionamiento MANUAL o VOLANTE EL.
ú Selección de las funciones de palpación: Pulsar la
softkey TOUCH PROBE. El TNC muestra otras
softkeys: Véase la tabla de la derecha
Función Softkey
Calibrar la longitud activa
Calibrar el radio activo
Giro básico
Fijar el punto de referencia
Fijación de la esquina como punto de ref.
Fijar pto. central círculo como pto. de ref.
12.1 Ciclos de palpación en los modos de funcionamiento MANUAL y VOLANTE EL.
Y
X
Z
F
F MAX
