163 HEIDENHAIN TNC 426
ú NUMERO DE MECANIZADOS Q241: Número de
mecanizados sobre el círculo teórico
ú DISTANCIA DE SEGURIDAD Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir el valor positivo
ú COORD. DE LA SUPERFICIE DE LA PIEZA Q203 (valor
absoluto: Coordenadas de la superficie de la pieza
ú 2ª DISTANCIA DE SEGURIDAD Q204 (valor
incemental): Coordenada del eje de la hta. , en la cual
no se produce ninguna colisión entre la hta. y la pieza;
introducir el valor positivo

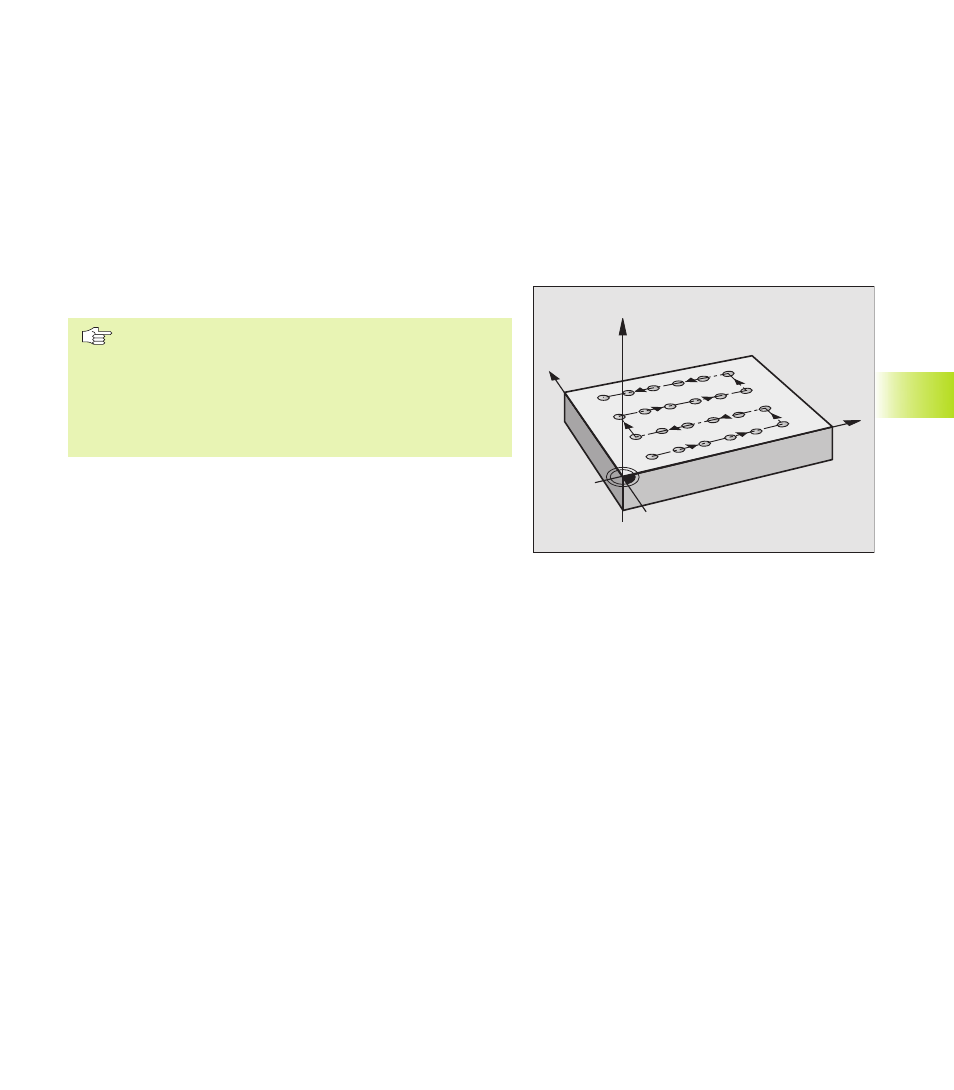

FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221)
Antes de la programacion deberá tenerse en cuenta
El ciclo 221 se activa a partir de su definición DEF, es
decir el ciclo llama al último ciclo de mecanizado definido
Si se combina uno de los ciclos 200 a 215 con el ciclo
221, se activan la DISTANCIA DE SEGURIDAD, la
superficie de la pieza y la 2ª DISTANCIA DE SEGURIDAD
del ciclo 221.
1 El TNC posiciona la hta. automáticamente desde la posición actual
al punto de partida del primer mecanizado
Secuencia:
■ llegada a la 2ª DISTANCIA DE SEGUIRDAD (eje de la hta.)
■ llegada al punto inicial en el plano de mecanizado
■ llegada a la DISTANCIA DE SEGURIDAD sobre la superficie de
la pieza (eje de la hta.)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. en dirección positiva al eje
principal sobre el punto inicial del siguiente mecanizado; la hta. se
encuentra a la DISTANCIA DE SEGURIDAD (o a la 2ª DISTANCIA
DE SEGURIDAD)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos
los mecanizados sobre la primera línea; la hta. se encuentra en el
último punto de la primera línea
5 Después el TNC desplaza la hta. al último punto de la segunda
línea y realiza allí el mecanizado
6 Desde allí el TNC posiciona la hta. en dirección negativa al eje
principal hasta el punto inicial del siguiente mecanizado
7 Este proceso (5-6) se repite hasta que se han ejecutado todos los
mecanizados de la segunda línea
X
Y
Z
8.4 Ciclos para la elaboración de figuras de puntos
