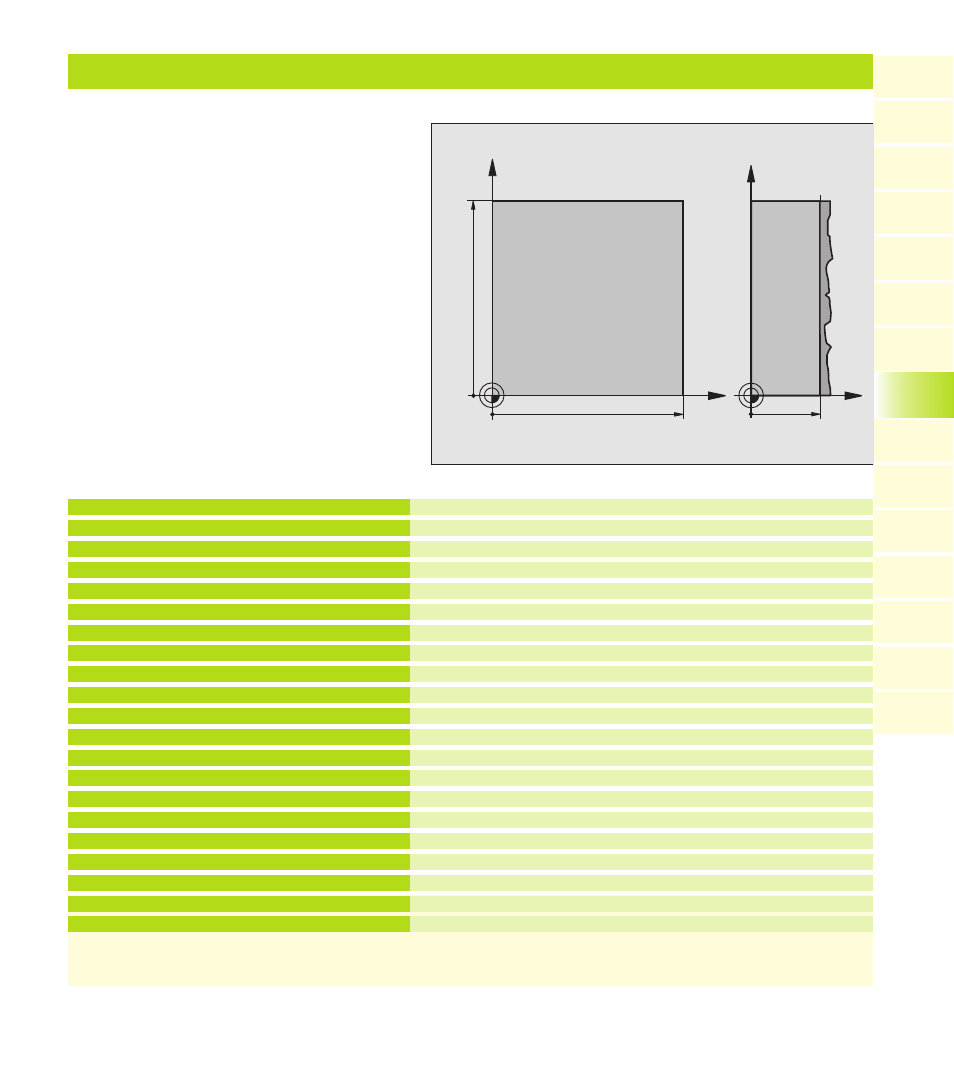

Ejemplo: Planeado
Definición del bloque
Definición de la hta.
Llamada a la hta.
Retirar la hta.
Definición del ciclo Planeado
Posicionamiento previo cerca del punto de partida
Llamada al ciclo
Retirar la hta. , final del programa
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL Q1 Z S3500
5 L Z+250 R0 F MAX
6 CYCL DEF 230 PLANEADO
Q225=+0 ;PTO. INICIAL 1ER EJE
Q226=+0 ;PTO. INICIAL 2. EJE
Q227=+35 ;PTO. INICIAL 3ER EJE
Q218=100 ;1A LONGITUD LATERAL
Q219=100 ;2A LONGITUD LATERAL
Q240=25 ;NUMERO CORTES
Q206=250 ;AVANCE PROFUNDIDAD
Q207=400 ;AVANCE FRESADO
Q209=150 ;AVANCE TRANSVERSAL
Q200=2 ;DISTANCIA SEGURIDAD
7 L X+130 Y+0 R0 F MAX M3
8 CYCL CALL
9 L Z+250 R0 F MAX M2
10 END PGM C230 MM
8.6 Ciclos para el planeado
X
Y
100
100
Z
Y
35
