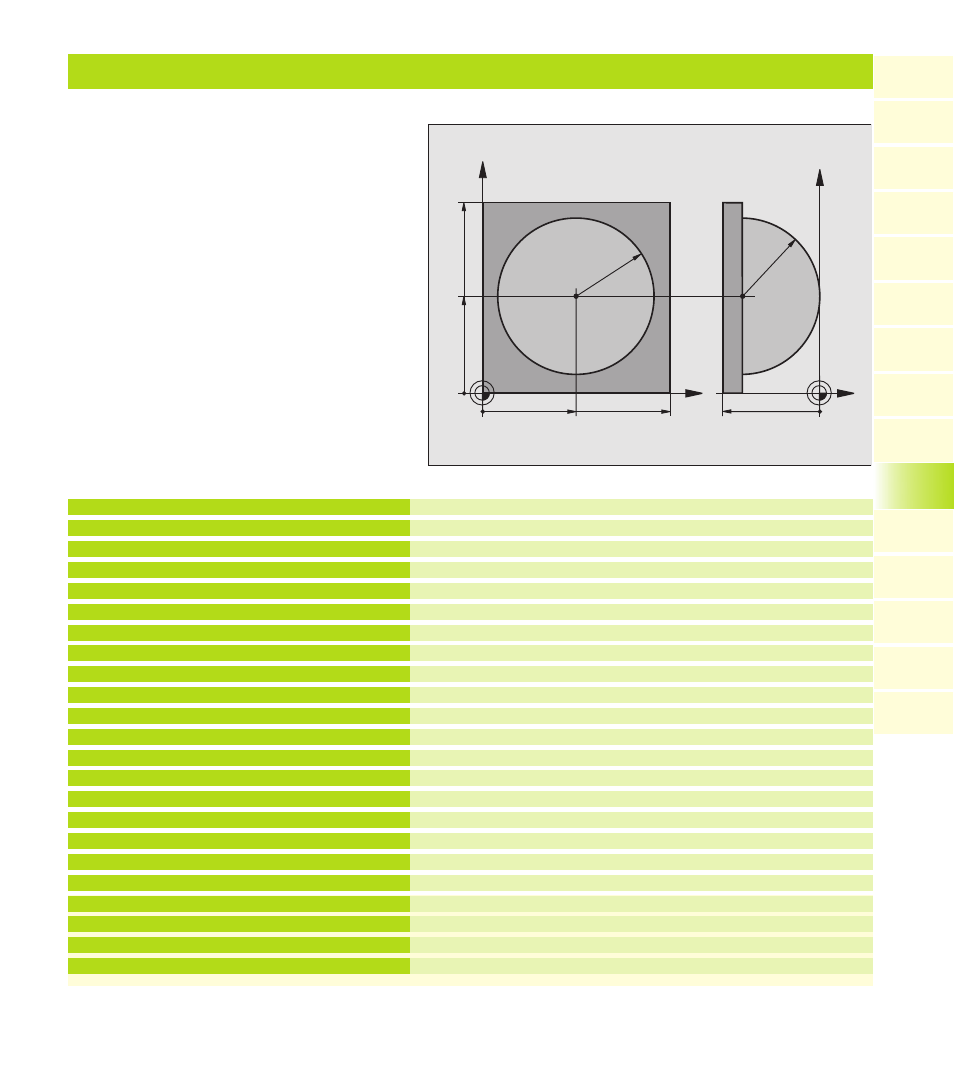

Ejemplo: Esfera convexa con fresa cónica
Centro eje X
Centro eje Y
Angulo inicial en el espacio (Plano Z/X)
Angulo final en el espacio (Plano Z/X)
Paso angular en el espacio
Radio de la esfera
Angulo inicial en la posición de giro en el plano X/Y
Angulo final en la posición de giro en el plano X/Y
Paso angular en el plano X/Y para desbaste
Sobremedida del radio de la esfera para el desbaste
Distancia de seguridad para posicionamiento previo en el eje de hta.
Avance de fresado
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Llamada al mecanizado
Anular la sobremedida
Paso angular en el plano X/Y para el acabado
Llamada al mecanizado
Retirar la herramienta, final del programa
0 BEGIN PGM KUGEL MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +50
3 FN 0: Q4 = +90
4 FN 0: Q5 = +0
5 FN 0: Q14 = +5
6 FN 0: Q6 = +50
7 FN 0: Q8 = +0
8 FN 0: Q9 = +360
9 FN 0: Q18 = +10
10 FN 0: Q10 = +5
11 FN 0: Q11 = +2
12 FN 0: Q12 = +500
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+7,5
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 F MAX
18 CALL LBL 10
19 FN 0: Q10 = +0
20 FN 0: Q18 = +5
21 CALL LBL 10
22 L Z+100 R0 F MAX M2
Desarrollo del programa
■ El programa sólo funciona con una fresa cónica
■ El contorno de la esfera se calcula mediante
muchas pequeñas rectas (plano Z/X, se define
mediante Q14). Cuando más pequeño sea el paso
angular mejor se define el contorno.
■ El número de pasos se determina mediante el
paso angular en el plano (mediante Q18)
■ La esfera se fresa en pasos 3D de abajo a arriba
■ El radio de la herramienta se corrige
automáticamente
X
Y
50 100
100
Z
Y
-50
R45
50
R45
1
0
.1
