8 Programación: Ciclos 170

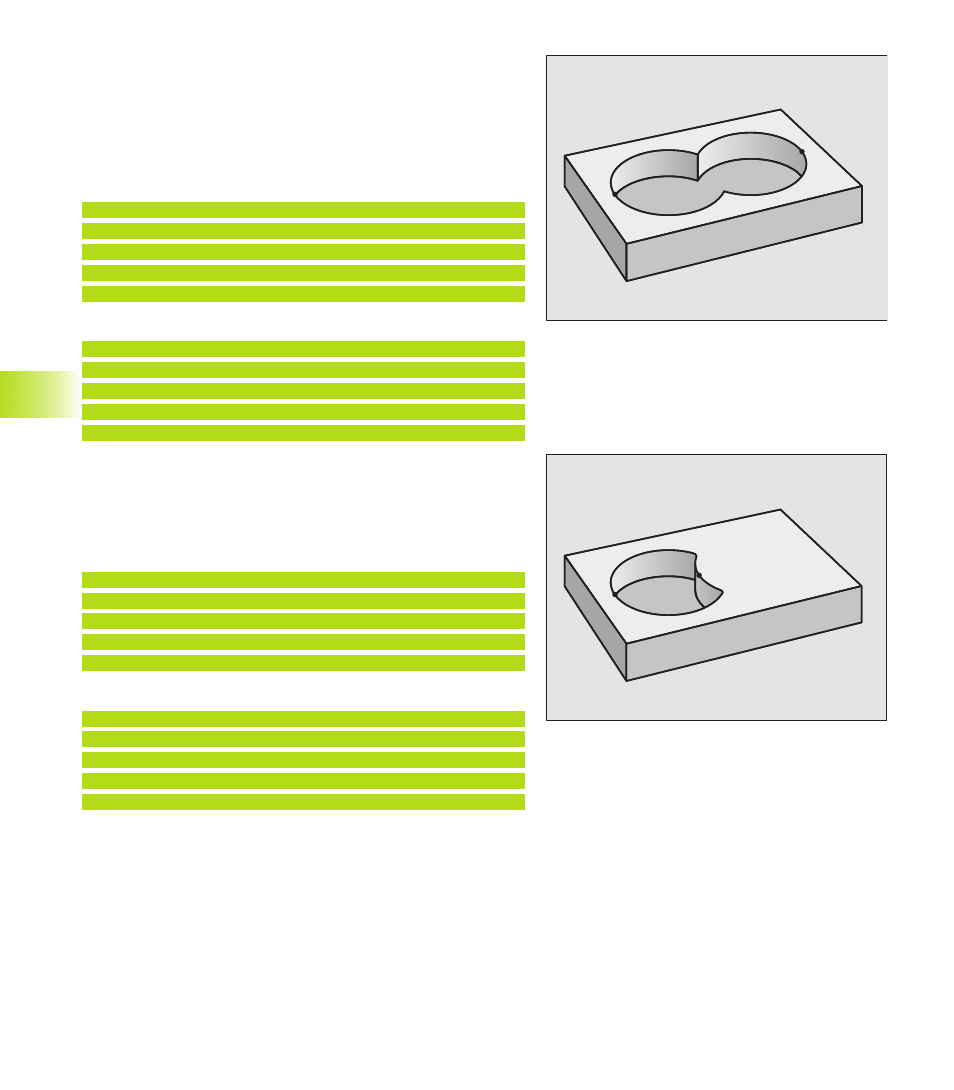

Superficie resultante de la “unión“
Se mecanizan las dos superficies parciales A y B incluida la
superficie común:
■ Las superficies A y B tienen que ser cajeras
■ La primera cajera (en el ciclo 14) deberá comenzar fuera de la
segunda
Superficie A:
15 LBL 1
16 L X+10 Y+50 RR
17 CC X+35 Y+50
18 C X+10 Y+50 DR-
19 LBL 0
Superficie B:
20 LBL 2
21 L X+90 Y+50 RR
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0
Superficie de la “diferencia“
Se mecanizan la superficie A sin la parte que es común a B:
■ La superficie A tiene que ser una cajera y la B una isla.
■ A tiene que comenzar fuera de B
Superficie A:
15 LBL 1
16 L X+10 Y+50 RR
17 CC X+35 Y+50
18 C X+10 Y+50 DR-
19 LBL 0
Superficie B:
20 LBL 2
21 L X+90 Y+50 RL
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0
8.5 Ciclos SL
A
B
A
B
