123 HEIDENHAIN TNC 426
Avance real (mm/min):
500
500
X
Y
S S
X
Y
11 12
10
7.4 F
unciones auxiliar
es según el tipo de tr
a
y
ect
or

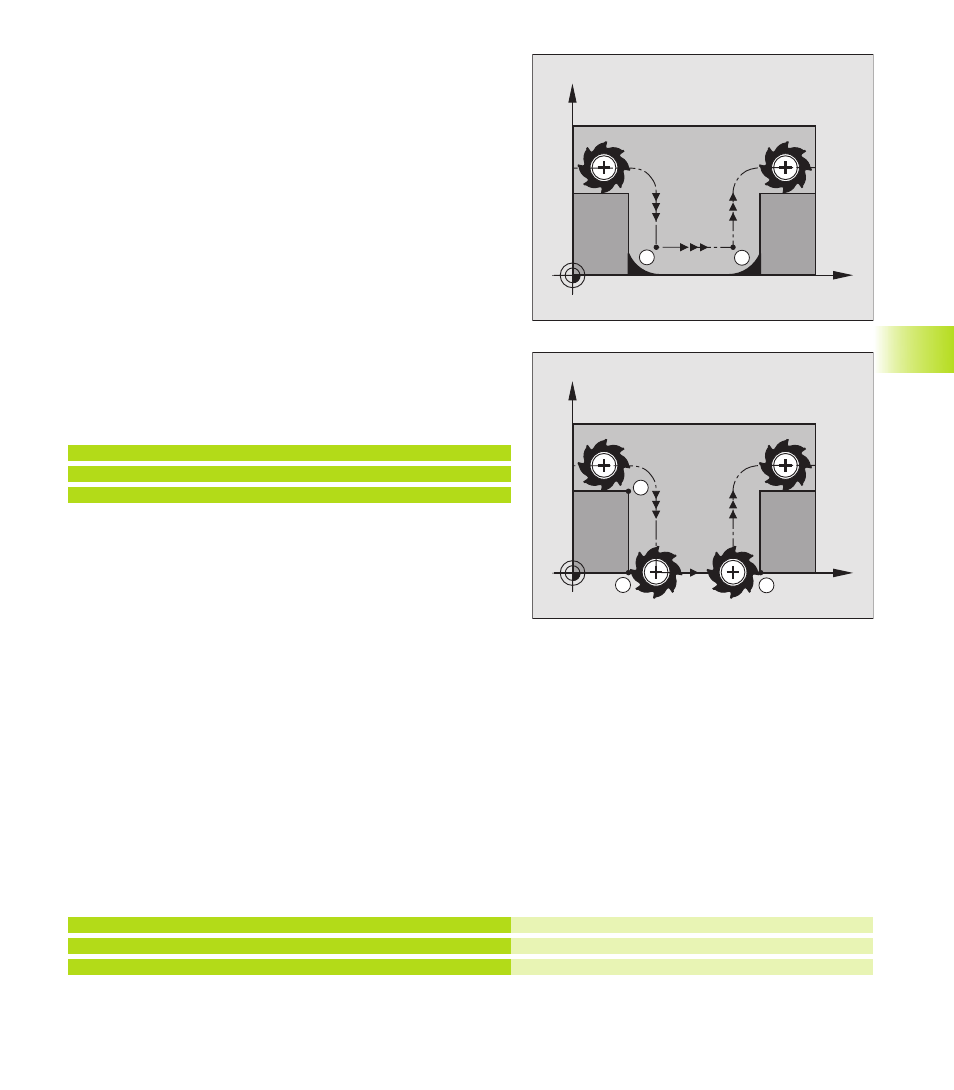

ia Mecanizado completo de esquinas abiertas del
contorno: M98
Comportamiento standard
El TNC calcula en las esquinas interiores el punto de intersección de
las trayectorias de fresado y desplaza la hta. a partir de dicho punto
en una nueva dirección.
Cuando el contorno está abierto en las esquinas, el mecanizado no
es completo: Véase la figura arriba a la derecha.
Comportamiento con M98
Con la función auxiliar M98 el TNC desplaza la hta. hasta que esté
realmente mecanizado cada pto. del contorno: Véase fig. abajo a la
dcha.
Funcionamiento
M98 sólo funciona en las frases del programa en las que ha sido pro-
gramada.
M98 actua al final de la frase.
Ejemplo de frases NC
Sobrepasar sucesivamente los puntos 10, 11 y 12 del contorno:
10 L X ... Y... RL F
11 L X... IY... M98
12 L IX+ ...
Factor de avance para movimientos de
profundización: M103
Comportamiento standard
El TNC desplaza la herramienta con el último avance programado
independientemente de la dirección de desplazamiento.
Comportamiento con M103
El TNC reduce el avance cuando la herramienta se desplaza en la
dirección negativa del eje de la hta. El avance al profundizar FZMAX
se calcula del último avance programado FPROG y el factor F%:
FZMAX = FPROG x F%
Introducción de M103
Cuando se introduce M103 en una frase de posicionamiento, el
diálogo del TNC pregunta por el factor F.
Funcionamiento
M103 actua al principio de la frase
M103 se elimina: programando de nuevo M103 sin factor
Ejemplo de frases NC
El avance al profundizar es el 20% del avance en el plano
...
17 L X+20 Y+20 RL F500 M103 F20
18 L Y+50
