189 HEIDENHAIN TNC 426

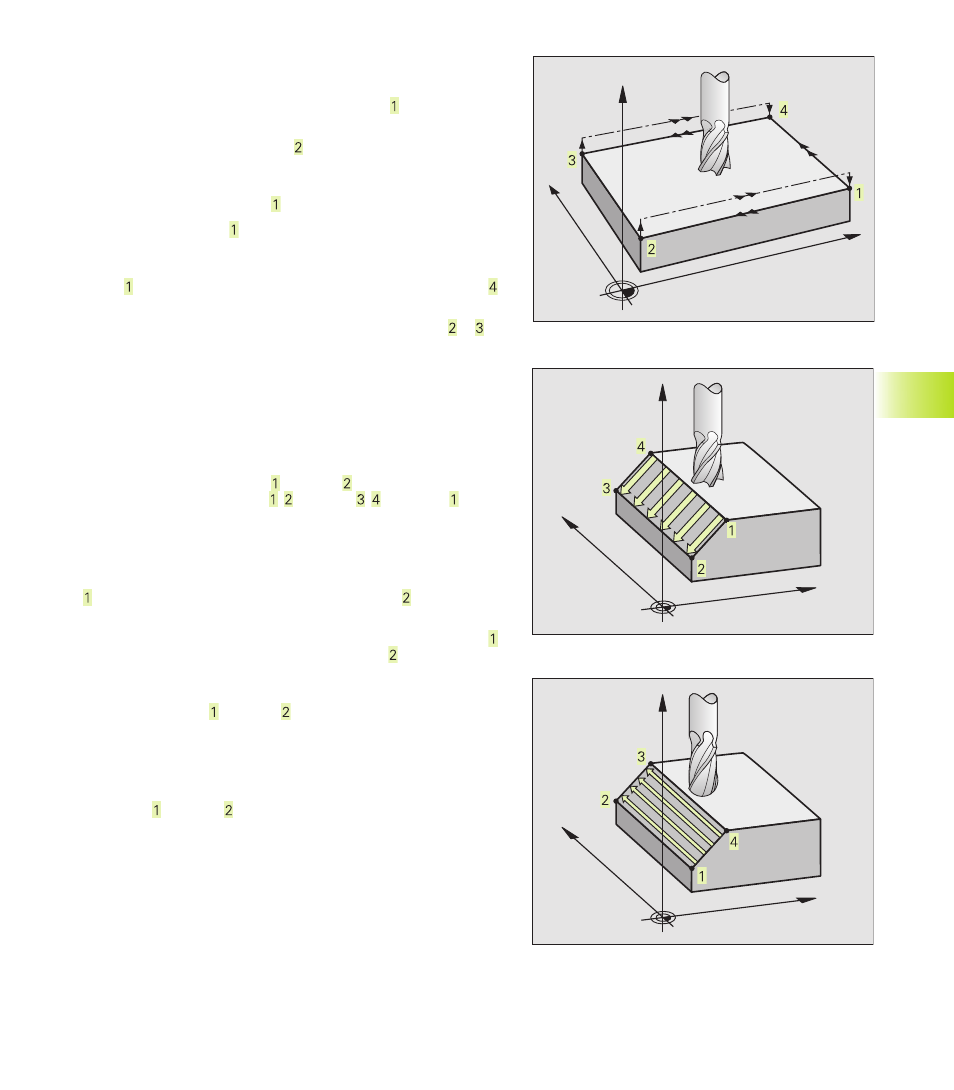

SUPERFICIE REGULAR (ciclo 231)
1 El TNC posiciona la hta. desde la posición actual con un
movimiento lineal 3D sobre el punto de partida
2 A continuación se desplaza la hta. con el AVANCE DE FRESADO
programado sobre el punto final
3 Desde allí el TNC desplaza la hta. en marcha rápida FMAX según
el diámetro de la hta. en la dirección positiva del eje de la hta. y
de nuevo al punto de partida
4 En el punto de partida el TNC desplaza la hta. de nuevo al
último valor Z alcanzado
5 A continuación el TNC desplaza la hta. en los tres ejes desde el
punto hasta la siguiente línea y según la dirección del punto
6 Después el TNC desplaza la hta. sobre el punto final de esta línea.
El TNC calcula el punto final en la línea que une el punto y
7 El planeado se repite hasta haber mecanizado el total de la
superficie programada
8 Al final el TNC posiciona la hta. según el diámetro de la misma
sobre el punto más elevado programado en el eje de la hta.
Dirección de corte
El punto de partida y de esta forma la dirección de fresado se
pueden elegir libremente, ya que el TNC realiza los cortes por líneas
en el mismo sentido del punto al punto y el desarrollo
completo transcurre del punto / al punto / . El punto se
puede colocar en cualquier esquina de la superficie a mecanizar
La calidad de la superficie al utilizar una fresa cilíndrica se puede
optimizar:
■ mediante un corte de empuje (coordenada del eje de la hta. punto
mayor a la coordenada del eje de la hta. punto ) en superficies
de poca inclinación
■ mediante un corte de tiro (coordenada del eje de la hta. punto
menor a la coordenada del eje de la hta. punto ) en superficies
muy inclinadas
■ en las superficies alabeadas, se situa la dirección del movimiento
principal (del punto al punto ) según la dirección de la mayor
pendiente. Véase la figura del centro a la derecha.
La calidad de la superficie al utilizar una fresa esférica se puede
optimizar:
■ en superficies inclinadas, determinando el movimiento principal
(del punto al punto ) perpendicularmente a la dirección de la
pendiente mayor. Véase la figura de abajo a la derecha.
8.6 Ciclos para el planeado
X
Y
Z
X
Y
Z
X
Y
Z
