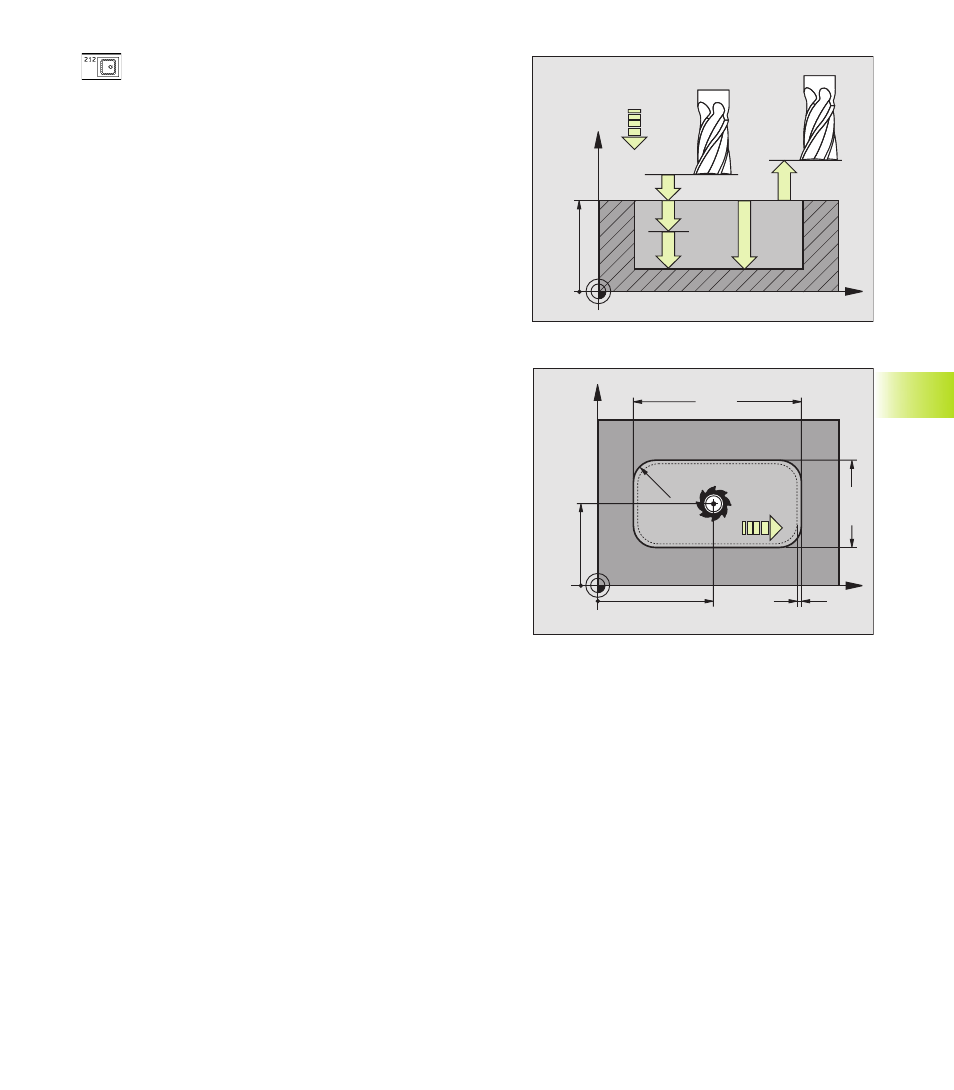

ú DISTANCIA DE SEGURIDAD Q200 (valor incremental):
Distancia entre el extremo de la hta. y la supeficie de
la pieza
ú PROFUNDIDAD Q201 (valor incremental): Distancia
entre la superfice de la pieza y la base de la cajera
ú AVANCE AL PROFUNDIZAR Q206: Velocidad de
desplazamiento de la hta. al profundizar en mm/min.
Cuando se penetra la pieza, deberá introducirse un
valor pequeño de avance y una vez se ha desbastado
se introduce un avance más elevado.
ú PROFUNDIDAD DE PASADA Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. Inroducir un valor mayor que 0.
ú AVANCE DE FRESADO Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
ú COORD. DE LA SUPERFICIE DE LA PIEZA Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª DISTANCIA DE SEGURIDAD Q204 (valor
incremental): Coordenada del eje de la hta. , en la cual
no se produce ninguna colisión entre la hta. y la pieza.
ú CENTRO 1ER EJE Q216 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado
ú CENTRO 2º EJE Q217 (valor absoluto): Centro de la
cajera en el eje transversal del plano de mecanizado
ú LONGITUD LADO 1 Q218 (valor incemental): Longitud
de la cajera paralela al eje principal del plano de
mecanizado
ú LONGITUD LADO 2 Q219 (valor incremental):
Longitud de la cajera, paralela al eje transversal del
plano de mecanizado
ú RADIO DE LA ESQUINA Q220: Radio de la esquina de
la cajera
ú SOBREMEDIDA 1ER EJE Q221 (valor incemental):
Sobremedida en el eje principal del plano de
mecanizado, referido a la longitud de la cajera.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
